两级液环真空泵头铝铜结构设计

　　在化工、食品、医药等行业的真空抽气工况中，两级液环真空泵头是核心的抽真空执行部件，常被用于粗真空获取环节，适配需要稳定负压的蒸馏、干燥、真空输送、脱气等工艺场景，相比单级液环泵，两级结构能在更高的入口压力区间维持稳定抽速，极限真空度表现更优，可满足多数中低真空度要求的连续生产工况。

　　该泵头采用铝与黄铜作为主体加工材质，壳体部分选用铝合金，在保证结构强度的前提下大幅降低整体重量，同时铝合金的切削加工性能优异，适合数控加工成型，能有效控制壳体流道的加工精度；叶轮部分采用黄铜材质，黄铜具备良好的耐磨与耐水蚀性能，在液环高速冲刷的工作环境下能维持更长的使用寿命，同时黄铜的抗咬合性好，可避免叶轮与泵腔发生意外卡滞时出现部件粘连报废的问题。

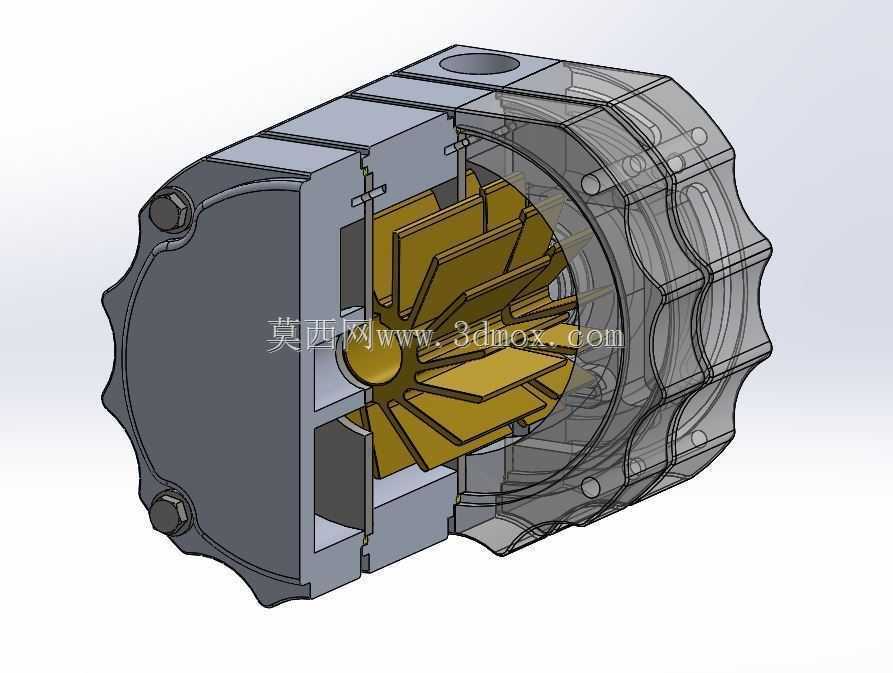

　　结构设计上，两级叶轮同轴布置在泵腔内部，泵腔采用偏心结构设计，工作时叶轮旋转带动泵内工作液形成封闭液环，通过叶轮叶片间的容积周期性变化完成吸气、压缩、排气的连续过程，两级结构通过流道串联，第一级完成初步抽气压缩后，气体进入第二级进行二次压缩，有效提升了泵的抽气效率与极限真空水平。泵体端盖采用螺栓紧固连接，端盖上设置有定位止口，可保证装配时叶轮与泵腔的同轴度，避免出现偏心量偏差导致的运行振动、液环不稳定等问题。

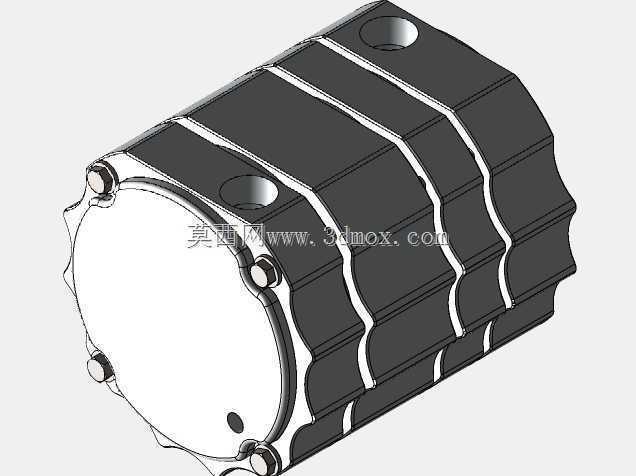

　　从安装边界来看，该泵头采用端盖侧法兰安装形式，安装止口尺寸与常规同功率等级的两级液环泵具备互换性，进出口接口设置在泵体侧上方，可直接对接现有真空管路，无需额外改造管路走向。整体外形为近似圆柱状结构，轴向尺寸紧凑，径向轮廓无突出的易磕碰结构，在整机集成时可有效缩减真空机组的整体占地空间。设计过程中对叶轮叶片的型线做了优化，叶片采用径向前倾布置，可减少液环流动过程中的水力损失，降低运行时的噪音与能耗，同时叶轮与泵腔之间的间隙控制在合理范围，既避免间隙过大导致的气体回流影响抽气效率，也防止间隙过小造成的部件摩擦磨损。

　　在实际选型适配时，该泵头可搭配标准电机通过联轴器直连，也可根据安装空间需求采用皮带轮传动结构，适配不同转速的工况需求，工作液可根据抽除介质的特性选用清水或者适配的工艺液体，满足不同行业的耐腐蚀、防污染等特殊使用要求。
