双曲面齿轮传动演示机构结构设计

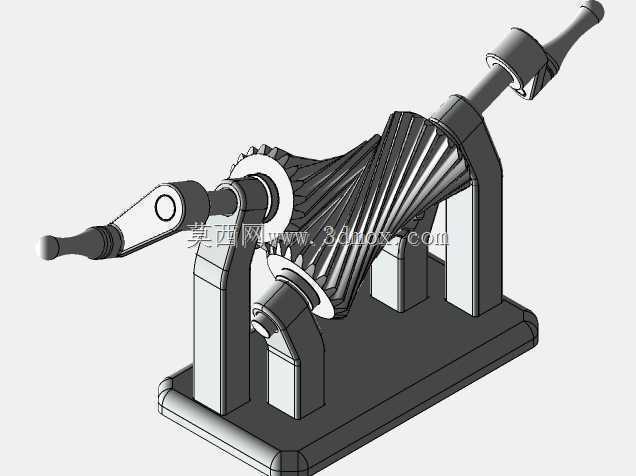

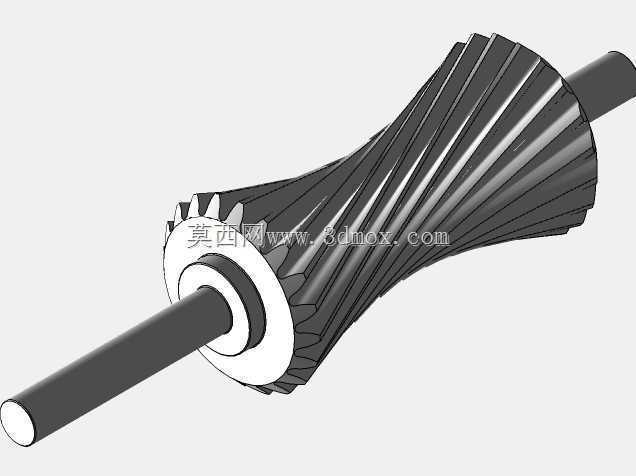

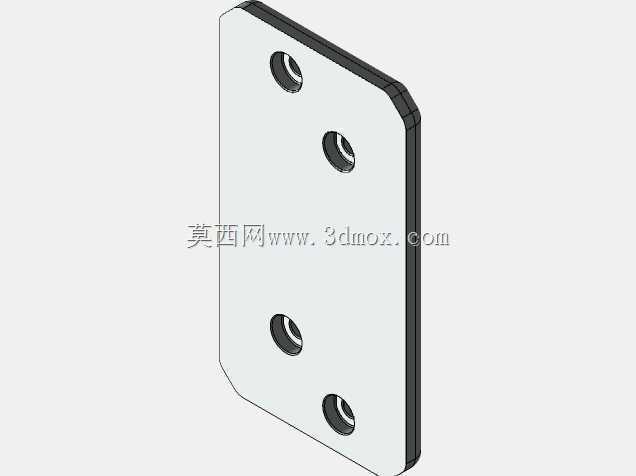

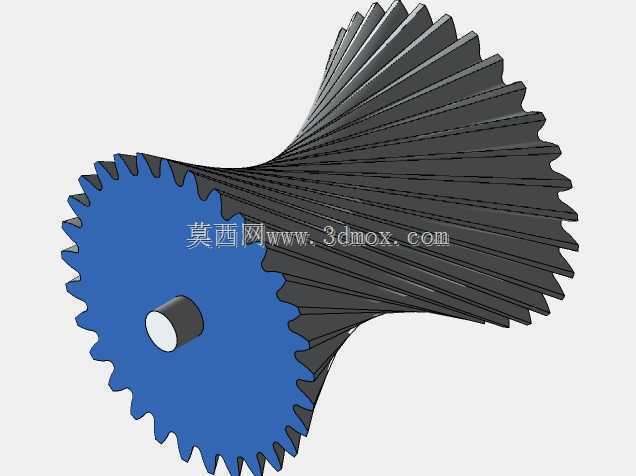

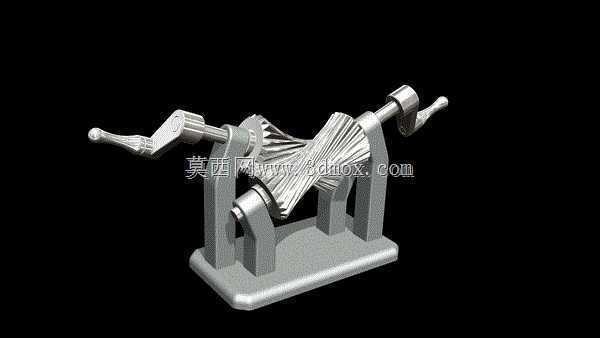

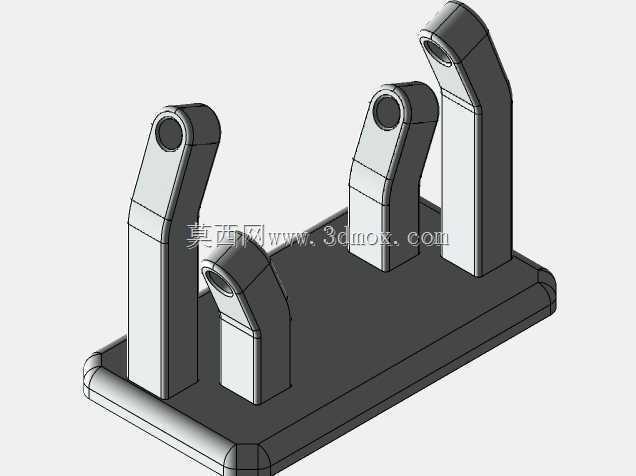

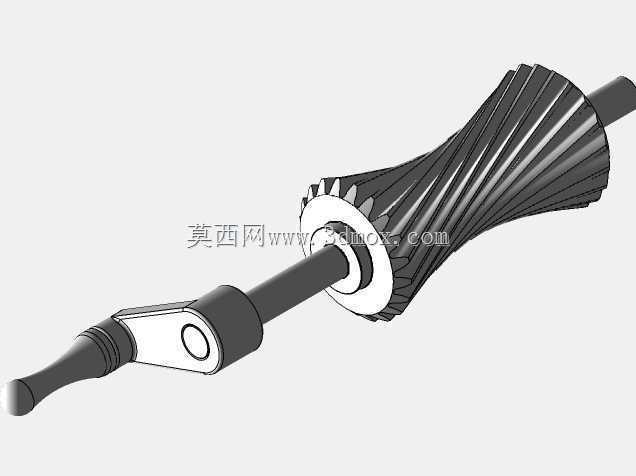

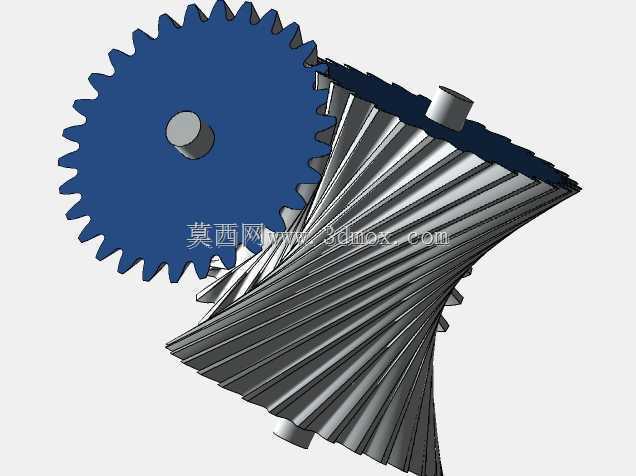

　　在交错轴动力传递场景中，双曲面齿轮的应用一直是传动结构设计里的细分重点，这类齿轮副的轴线既不平行也不相交，多存在固定的空间交错角，常见于需要实现偏置轴动力换向、同时兼顾大传动比与高承载能力的设备布局中。这套双曲面齿轮的结构设计，首先围绕交错轴的安装边界做了适配，支撑座采用一体式铸态结构的简化建模，底部安装面预留了通用的固定孔位，可直接适配教学演示台架、小型传动试验台的安装基准，两侧的摇柄输入轴与输出轴的轴伸长度经过匹配，既满足手动演示的操作空间需求，也不会超出常规台架的安装边界，不会和周边的检测、固定部件产生干涉。从功能特性来看，这套结构完整还原了双曲面齿轮的啮合特性，齿面的接触区建模完全按照实际啮合轨迹做了拟合，

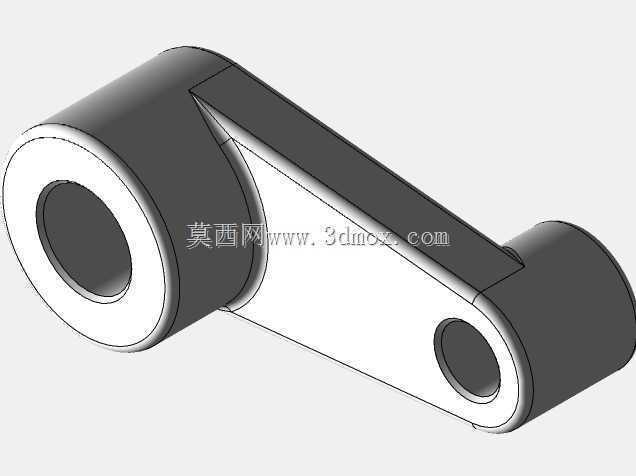

　　转动过程中轮齿的重合度高于普通交错轴螺旋齿轮，传动过程的冲击更小、运行噪音更低，同时因为存在轴线偏置，主动轮的尺寸可以做的更小，能够在有限的安装空间内实现更大的传动比，这一特性也让这类结构在汽车主减速器、精密机床进给传动、航空辅机传动机构中被广泛应用。设计过程中没有做多余的装饰性结构，所有支撑肋板的厚度、轴座的孔径都按照实际受力工况做了匹配，输入轴与输出轴的轴承安装位预留了标准的轴承装配间隙，支撑座的立板高度经过校核，保证齿轮啮合时轮齿不会和座体发生剐蹭，同时摇柄的力臂长度符合手动操作的施力习惯，转动时不需要施加过大的力矩就能带动整套机构顺畅运转。在实际工程选型中，这类双曲面齿轮结构常被用于轴线存在偏置、

　　同时对传动平稳性有较高要求的场景，相比传统的锥齿轮传动，它的布置灵活性更高，不需要严格保证两轴轴线交于一点，对安装误差的容忍度也更好，同时齿面的滑动特性也让它在磨合后能获得更优的接触精度，适合长期稳定运行的传动工况。这套模型完整还原了齿轮副的啮合关系、支撑结构的安装逻辑，既可以作为机械原理教学的演示结构，也能为同类传动结构的设计提供啮合参数、安装边界的参考，建模过程中对齿形的拟合、安装距的设定都符合实际工程设计的规范，没有出现结构干涉、参数违背机械原理的问题，能够直接用于结构验证、原理展示等场景。
