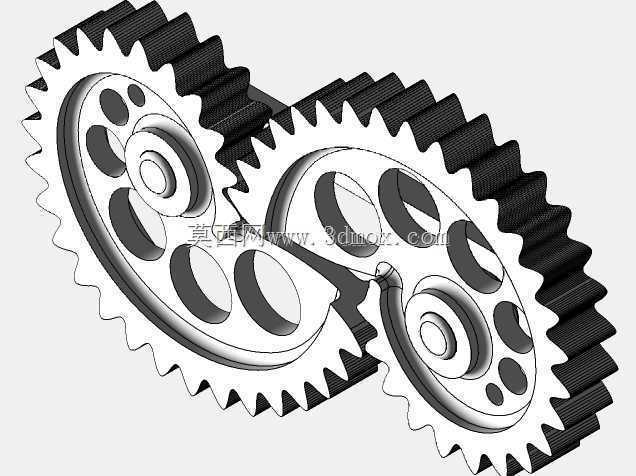

交错轴啮合鹦鹉螺齿轮传动结构

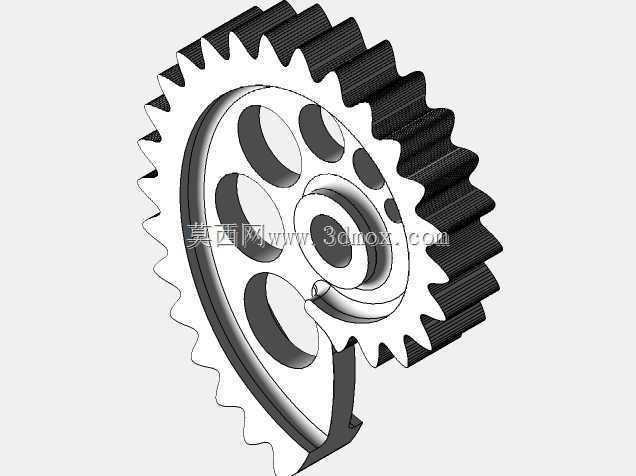

　　这类变曲率啮合齿轮常被用于对输出转速有非线性变化需求的专用传动场景，区别于常规渐开线圆柱齿轮固定传动比的特性，其齿廓曲线随节圆半径连续变化，可在单级传动副内实现预设的变速比输出，省去了多级变速机构的排布空间，在小型轻工设备、精密进给机构、创意传动演示装置中都有实际应用。从结构设计逻辑来看，该齿轮副采用交错轴布置形式，两轴空间夹角匹配齿向螺旋角的设计值，啮合过程中齿面接触为连续线接触，相比点接触的交错轴蜗杆副承载能力更强，传动过程中冲击载荷更小，适合中低转速下的平稳动力传递。齿形设计阶段需要先根据目标变速比曲线推导节曲线方程，再通过包络法生成共轭齿廓，每一个轮齿的齿厚、齿高都随所在节曲线位置动态调整，

　　避免啮合过程中出现齿顶干涉或根切问题，同时要保证连续传动的重合度始终大于1，防止传动过程中出现卡滞或瞬时脱离的情况。安装边界上，该齿轮副的中心距需要严格匹配两齿轮节曲线的公法线长度公差，轴向定位需要预留0.1-0.2mm的侧隙调整余量，避免因加工误差导致齿面卡滞，轴孔配合采用基孔制H7/h6间隙配合，可适配常用的微型传动轴安装需求，齿轮端面的减重孔设计在不降低轮齿根部弯曲强度的前提下，有效降低了转动惯量，适合频繁正反转的传动工况。实际应用中，这类齿轮副可替代传统的凸轮-齿轮组合机构，直接实现从动轴的非匀速转动输出，比如在小型包装设备的送料工位，可通过该齿轮的变速比特性匹配送料节奏，省去额外的凸轮加工与装配调试环节，

　　在精密仪器的微调机构中，也可利用其特定区间的低传动比特性实现精细进给调节。齿面粗糙度需要控制在Ra1.6以下，降低啮合过程中的摩擦损耗，轮齿根部采用圆角过渡，避免应力集中导致的断齿问题，整体结构没有多余的附加零件，两个齿轮直接啮合即可完成动力传递，装配难度远低于同功能的多级变速机构。
