西门子款小型消音器曲面结构设计

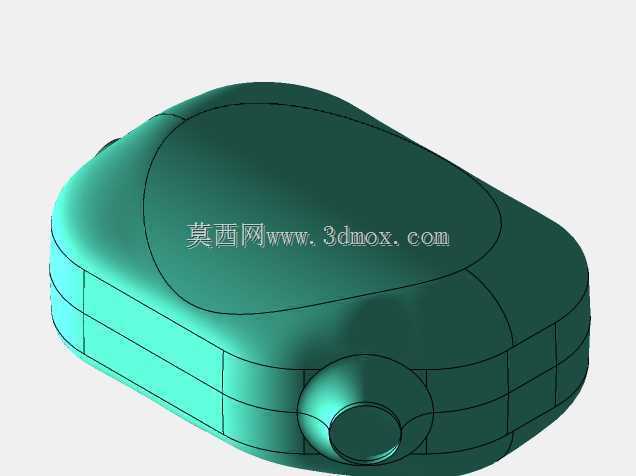

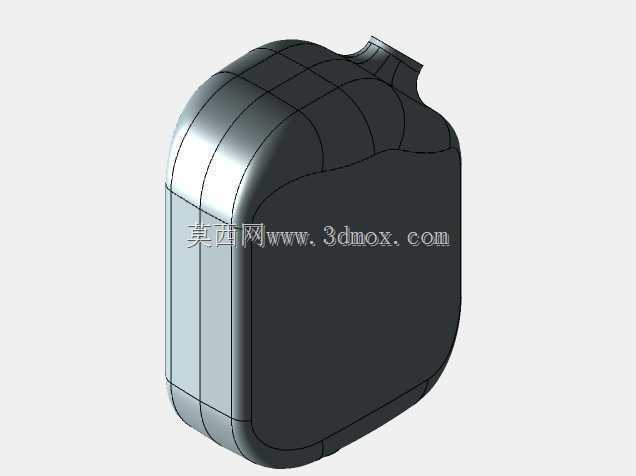

　　这款消音器主要适配小型动力设备的排气端降噪需求，常见于园林机械、小型发电机组、便携式空压机这类对安装空间有严格限制的设备场景，核心作用是通过腔体内部的流道折转、截面突变耗散排气脉动能量，降低气流喷射产生的宽频噪声，同时避免排气背压过高影响动力单元的输出效率。从结构设计逻辑来看，整体采用近似圆角方腔的主体造型，两侧伸出同轴的进出气接口，接口端面做了加厚处理，方便后续对接管路时布置卡箍或者螺纹连接结构，安装时只需保证两侧接口与管路同轴，预留出主体周围10mm左右的操作空间即可完成装配，不需要额外设计复杂的安装支架，壳体本身的结构强度就能支撑管路连接的载荷。建模过程中重点处理了腔体的曲面过渡部分，

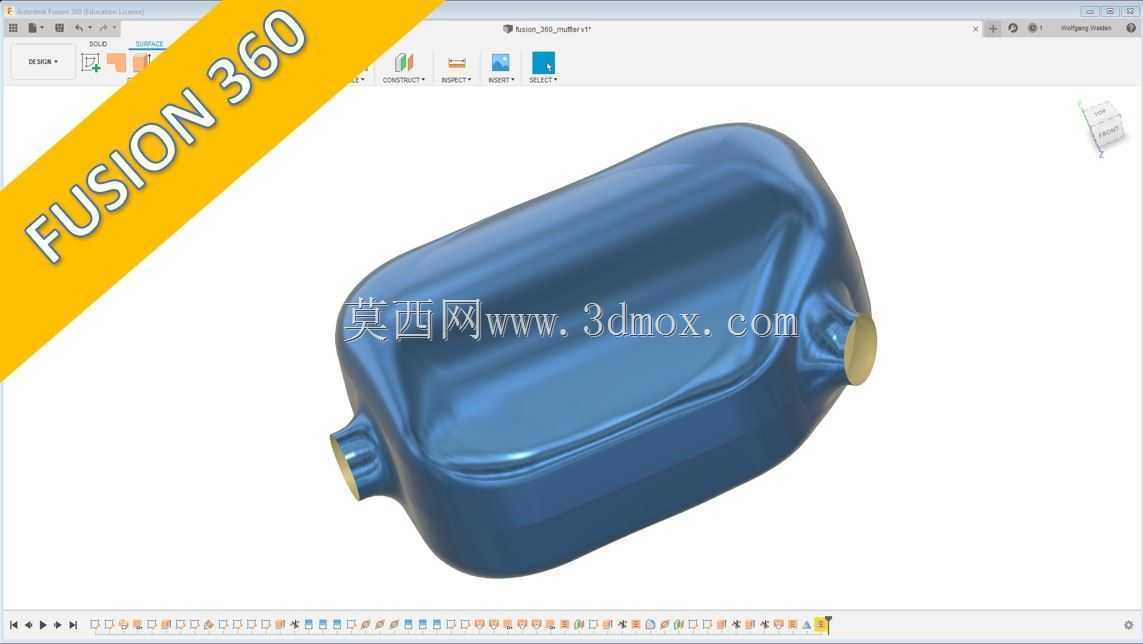

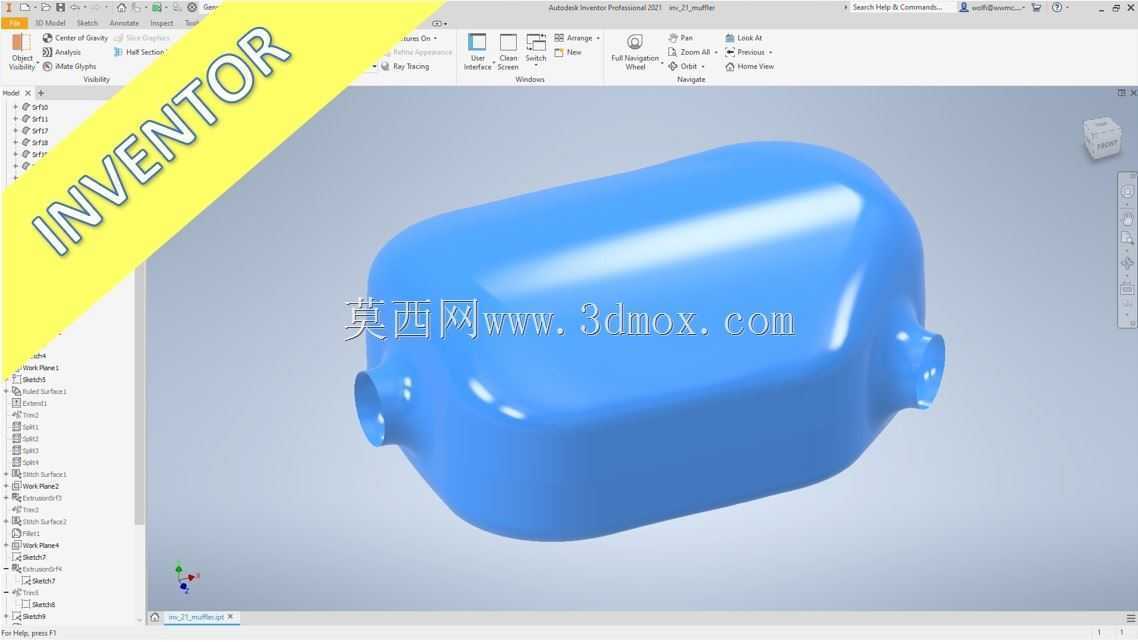

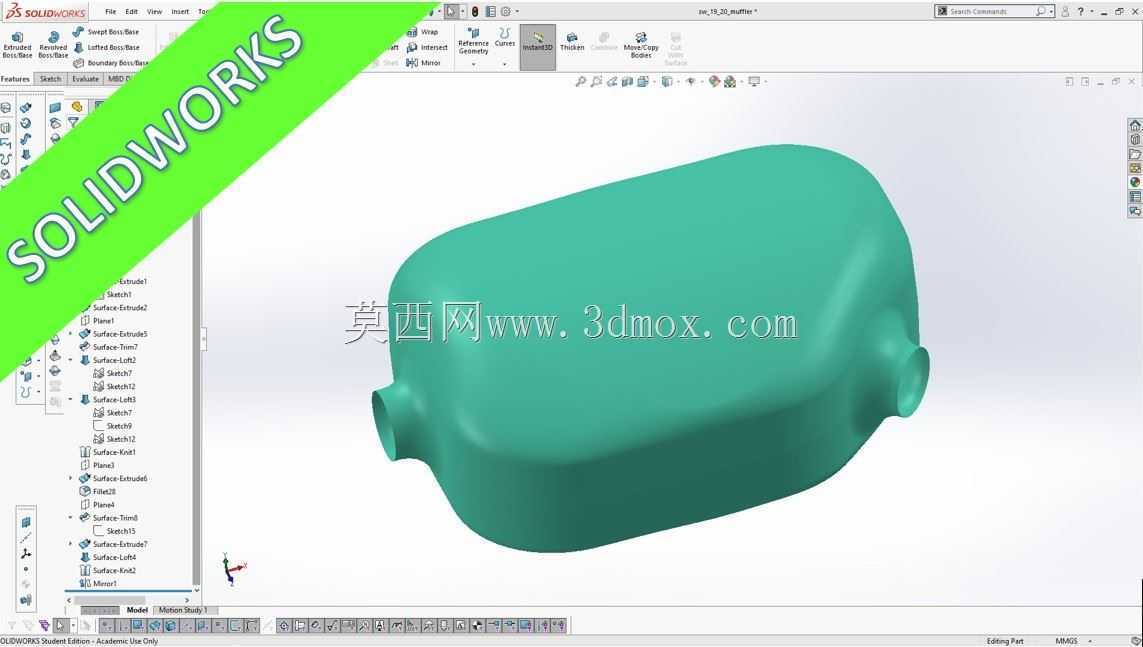

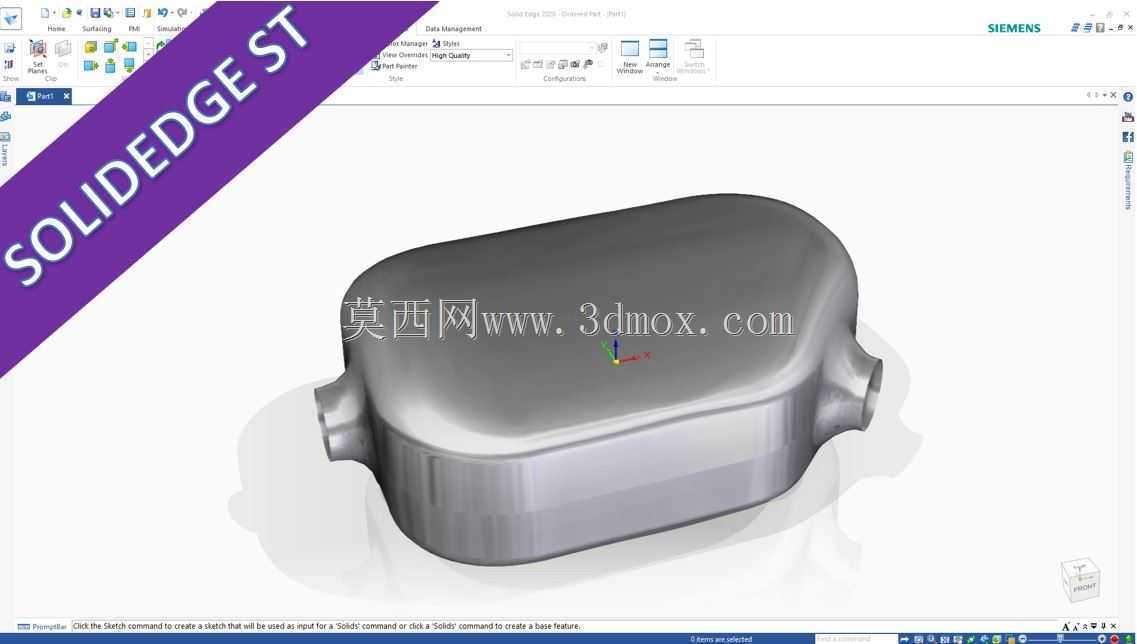

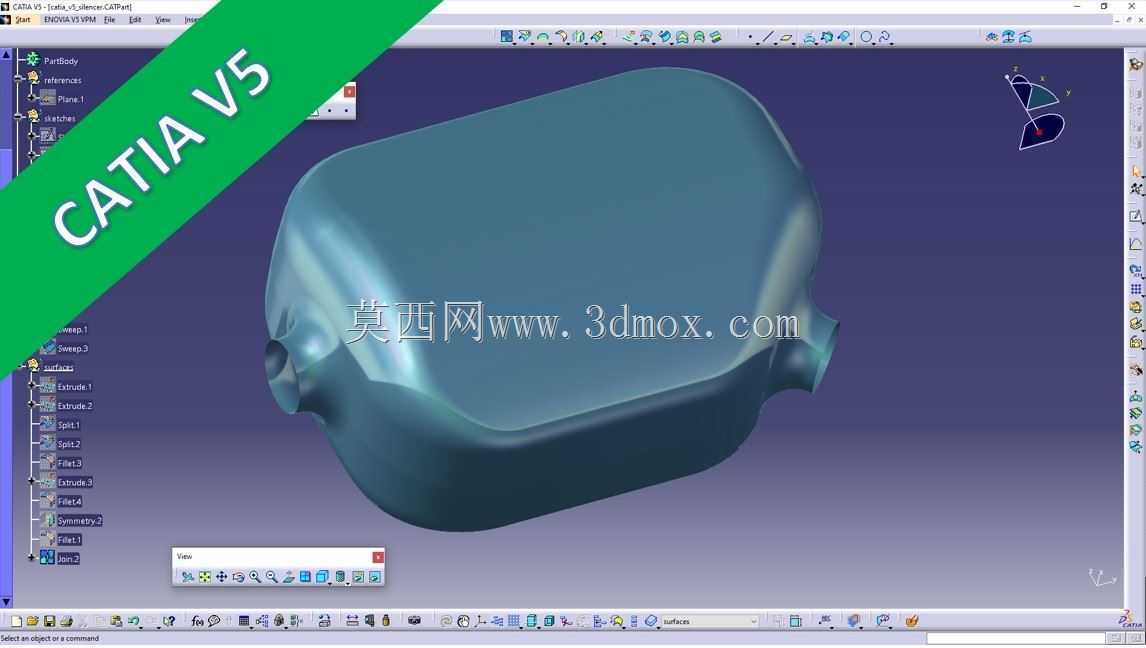

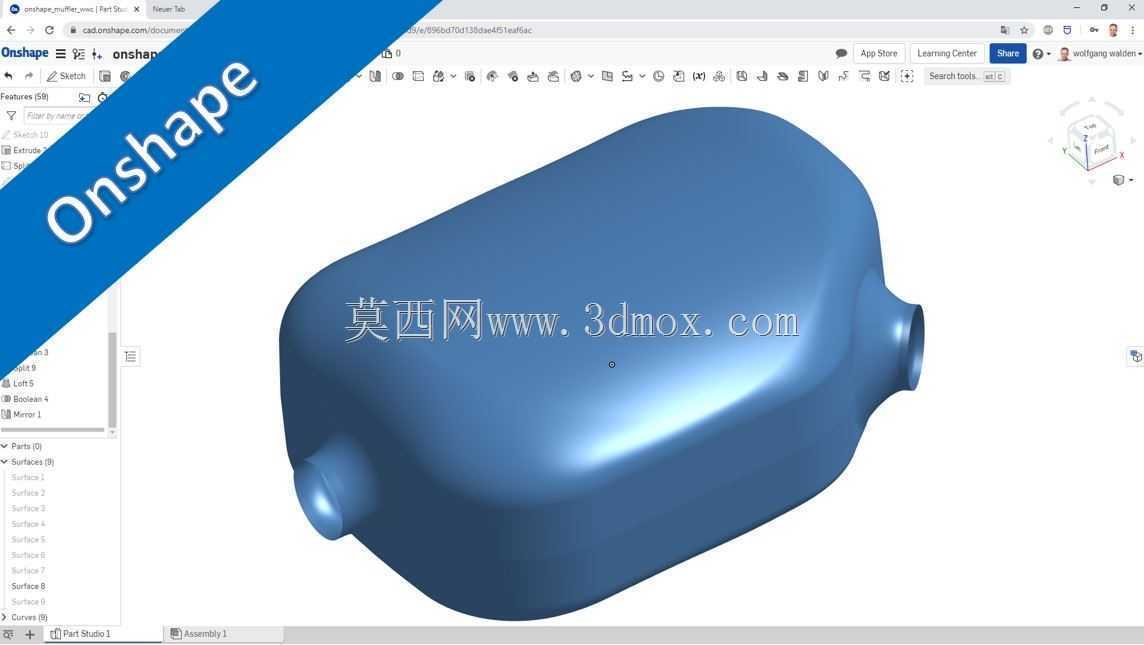

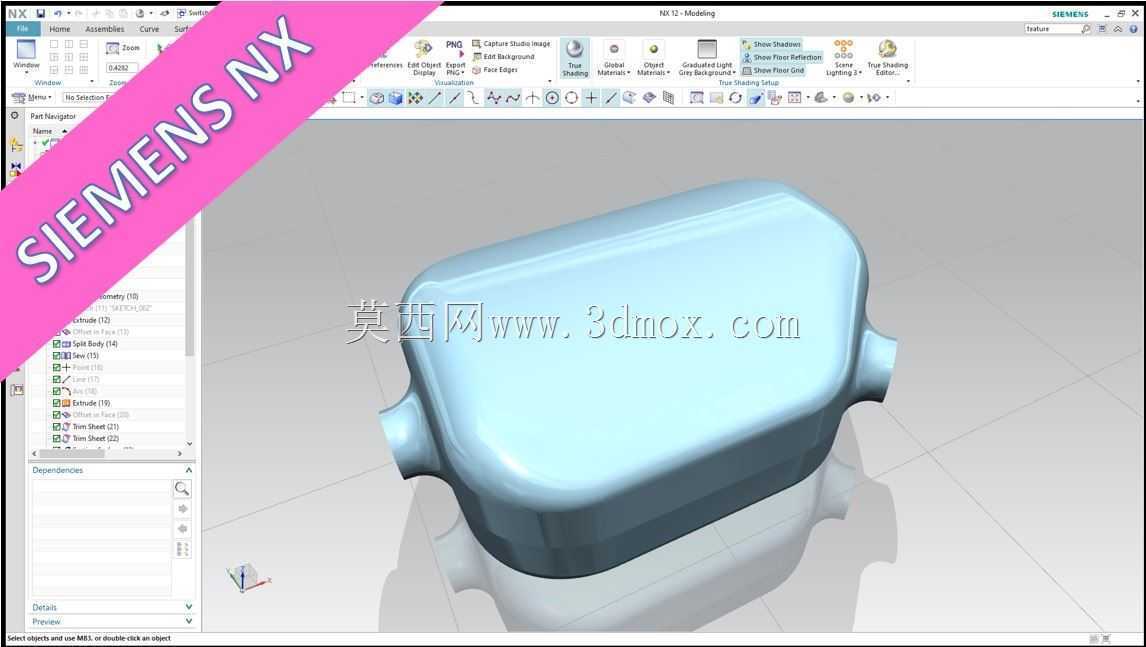

　　主体上盖与下壳的分型面选在腔体最大轮廓位置，所有转角都做了连续的圆角过渡，既避免了冲压或者注塑成型时出现应力集中导致的开裂问题，也能减少气流在腔体内部的涡流死角，降低流阻损失。两侧的接口与主体腔体的衔接位置采用了变曲率的曲面融合，没有生硬的直角转折，一方面能让气流进出腔体时更顺畅，减少局部湍流产生的再生噪声，另一方面也能降低成型时的工艺难度，不管是采用金属薄板冲压焊接，还是采用工程塑料注塑成型，都能顺利脱模，不会出现倒扣或者壁厚不均的问题。腔体内部的流道设计没有采用传统的多舱室隔板结构，而是通过曲面的连续变化引导气流在腔体内形成多次折转，配合内壁的微结构耗散声能，这种设计在相同的消音量要求下，能把整体体积压缩30%左右，

　　非常适合对空间要求苛刻的便携类设备。设计时还特意考虑了不同工况的适配性，主体壁厚根据不同材质的成型要求预留了调整空间，接口尺寸可以根据对接管路的直径做参数化调整，不需要改动主体曲面的核心结构就能适配不同排量的动力设备，曲面建模时采用的是G2连续的过渡方式，不管后续做结构仿真还是流体仿真，都能直接导入仿真软件划分网格，不会因为曲面连续性问题导致网格畸变，影响仿真结果的准确性。实际装配验证中，这种曲面壳体的抗振性能比直角方腔结构提升不少，在设备长期运行的振动环境下，焊缝或者熔接痕位置的疲劳寿命更长，不容易出现开裂漏气的问题，进出气接口的同轴度公差控制在0.1mm以内，对接管路时不会出现强制装配产生的内应力，能有效提升整个排气系统的密封可靠性。
