涡轮排气叶轮结构设计方案

　　这类涡轮排气叶轮主要应用在内燃机排气增压系统、工业废气能量回收装置以及小型燃气轮机的进气端导流段，核心作用是将高温高压排气的动能与压力能转化为旋转机械能，或是对排气流道内的气流进行整流导向，降低排气紊流带来的能量损耗。实际工况下，叶轮长期处于600-900摄氏度的高温排气环境中，同时承受高速旋转带来的离心载荷与气流脉动冲击，因此结构设计阶段首先要考量的是叶片的型线连续性，避免应力集中点出现在叶片与轮毂的连接位置。

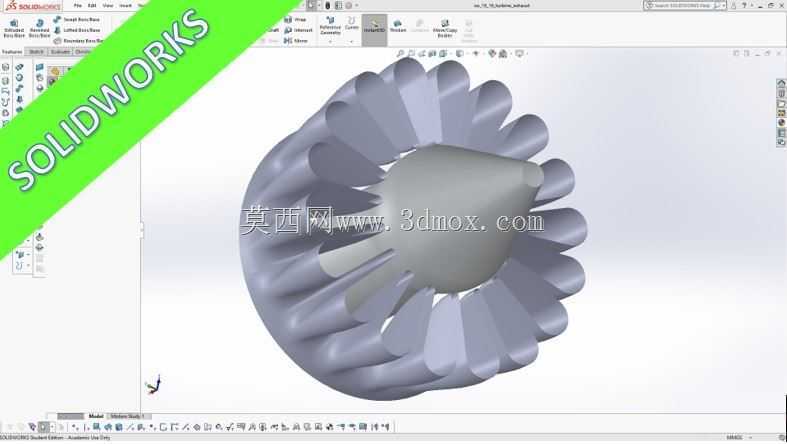

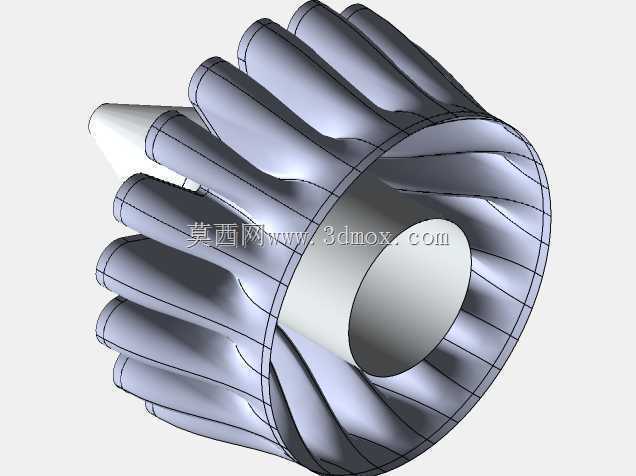

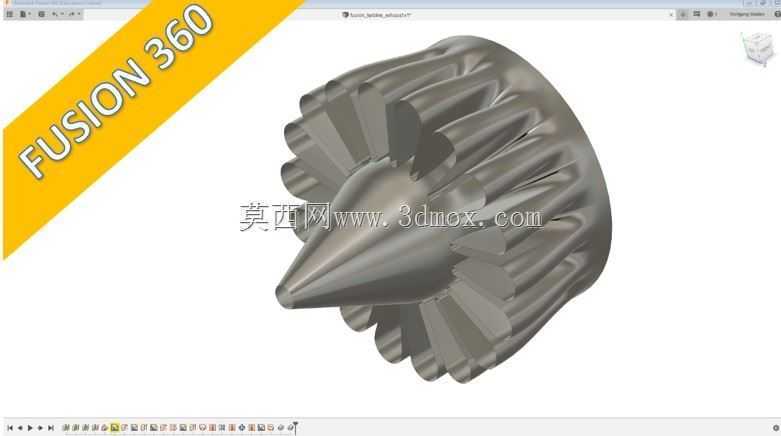

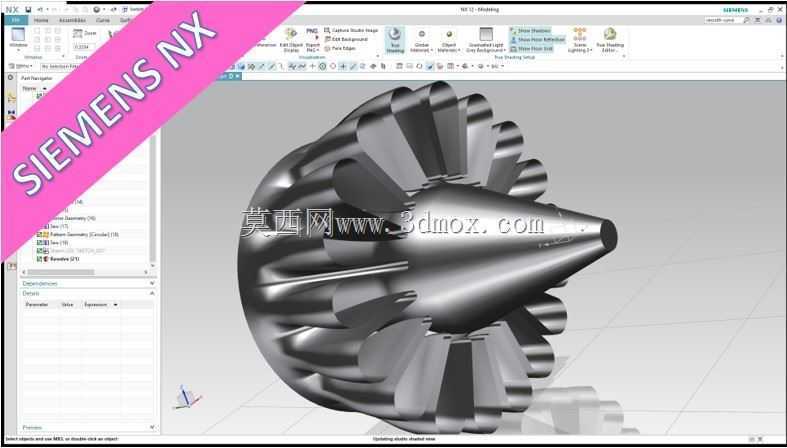

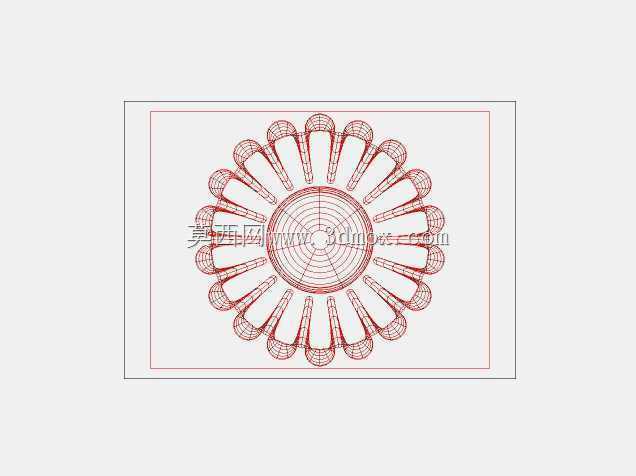

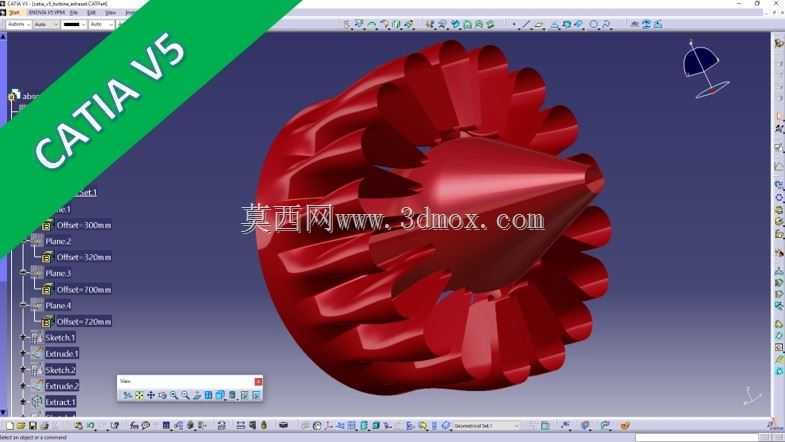

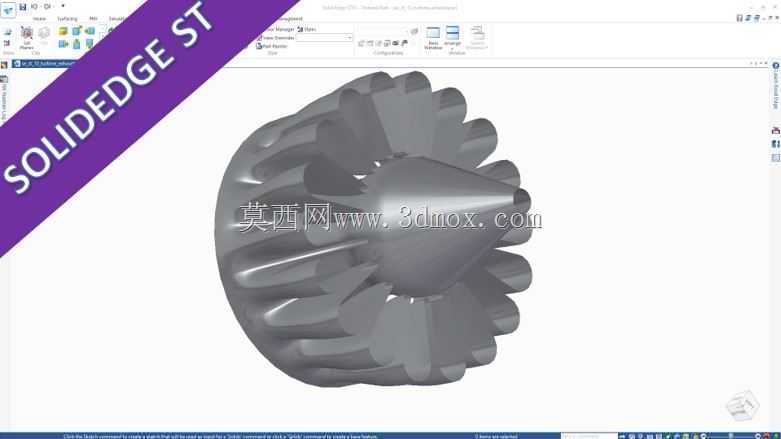

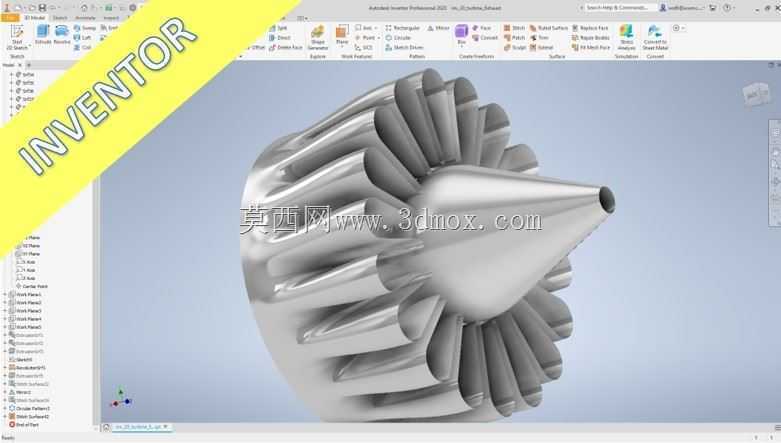

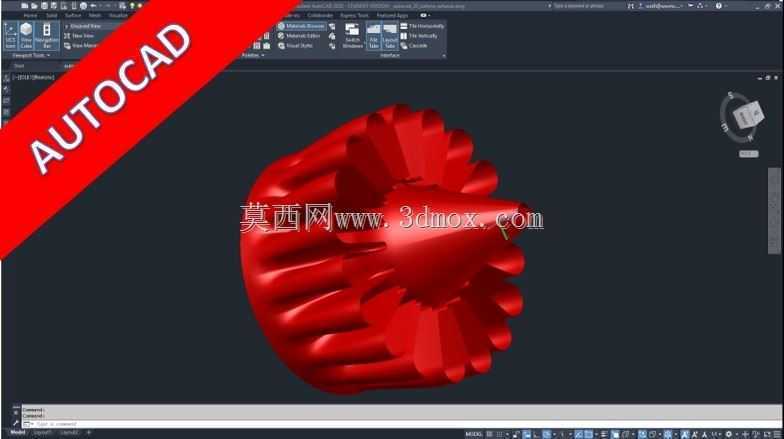

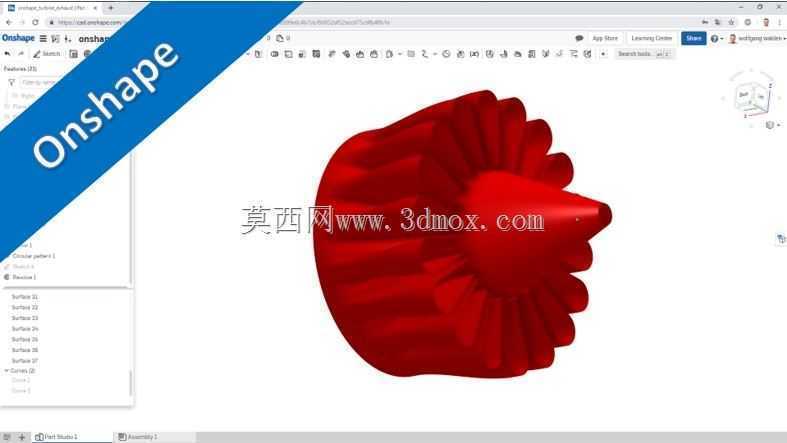

　　从结构特性来看，该叶轮采用整体式锥状轮毂搭配径向扭曲叶片的布局，轮毂前端的锥形导流头可以直接打散进入叶轮腔的直冲气流，减少气流正面冲击轮毂端面形成的滞止区，让气流更顺滑地进入叶片间的流道。每一片叶片的型线都沿径向做了渐变扭转设计，从轮毂根部到轮缘位置的叶片安装角逐步调整，匹配不同半径位置的气流线速度差，让整个流道内的气流流速分布更均匀，避免局部流速过高产生的激波损耗。叶片的厚度从根部到轮缘逐步减薄，根部做了大圆角过渡处理，既保证了根部的结构强度承受离心力拉扯，又能降低轮缘位置的转动惯量，减少叶轮高速旋转时的风阻损耗。

　　设计过程中，多节放样曲面与三维样条曲线的配合是核心难点，叶片的型线不能直接采用规则几何面拼接，需要沿气流流动方向取多个控制截面，每个截面的弦长、安装角、曲率半径都要根据流场仿真结果反复调整，保证气流在叶片间流动时不会出现明显的分离涡。安装边界上，叶轮后端的轮毂位置预留了与转轴配合的定位轴孔与键槽安装位，轴孔的同轴度公差需要控制在0.02mm以内，避免高速旋转时出现动平衡超差的问题，叶轮的整体外径尺寸需要匹配排气蜗壳的内壁尺寸，轮缘与蜗壳内壁的间隙控制在叶轮外径的千分之五到千分之八之间，间隙过大会导致气流回流降低效率，间隙过小则容易在热胀状态下出现刮蹭故障。

　　在实际设备配套中，这类叶轮的动平衡精度需要达到G2.5级以上，装配前要对每个叶片的型面精度进行三坐标检测，型面轮廓度公差不超过0.1mm，避免因型面偏差导致的气流脉动异常。同时叶片表面的粗糙度要控制在Ra1.6以下，减少气流与叶片表面的摩擦阻力，长期运行场景下还需要在叶片表面做耐高温抗氧化涂层处理，降低高温排气对叶片基体的腐蚀速率，延长部件的整体使用寿命。
