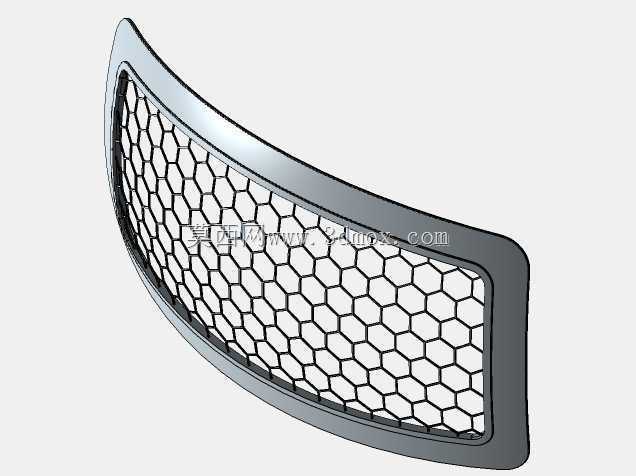

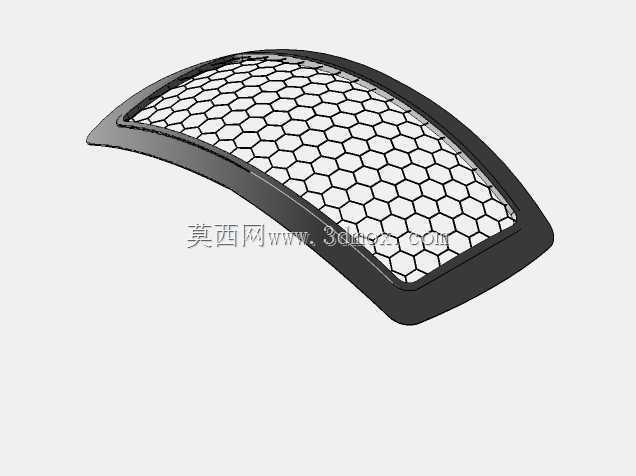

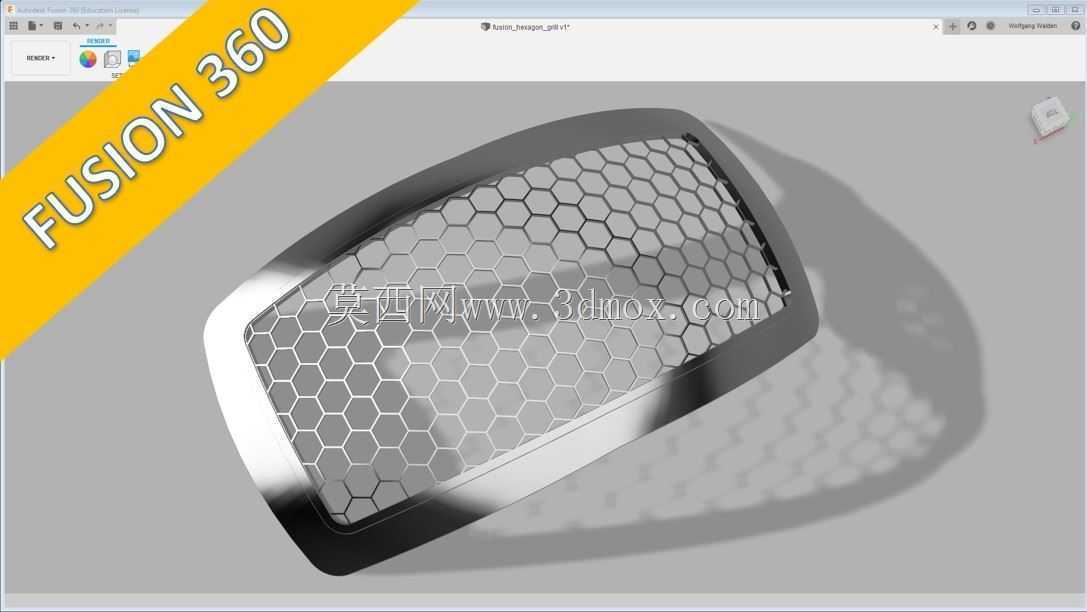

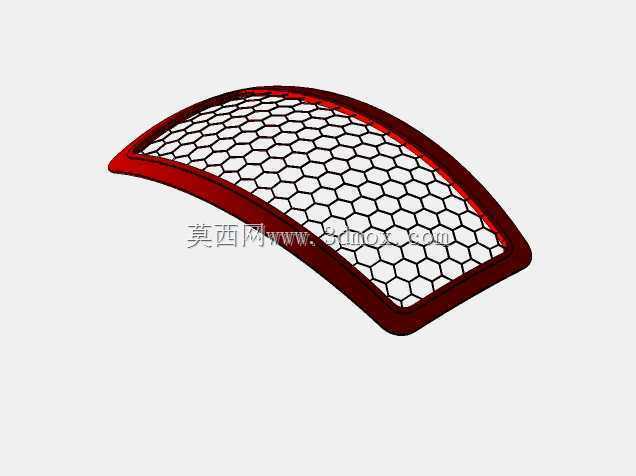

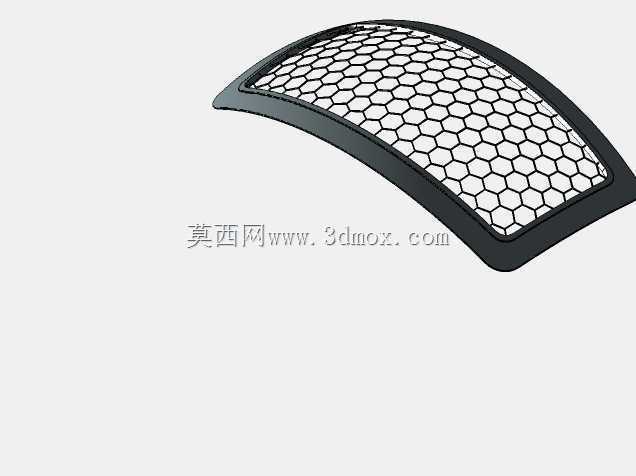

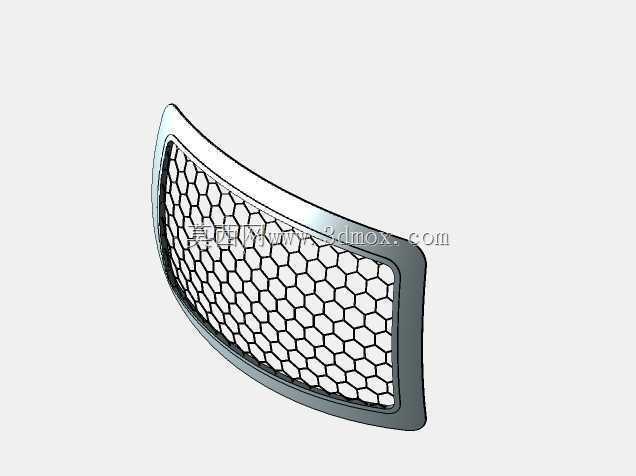

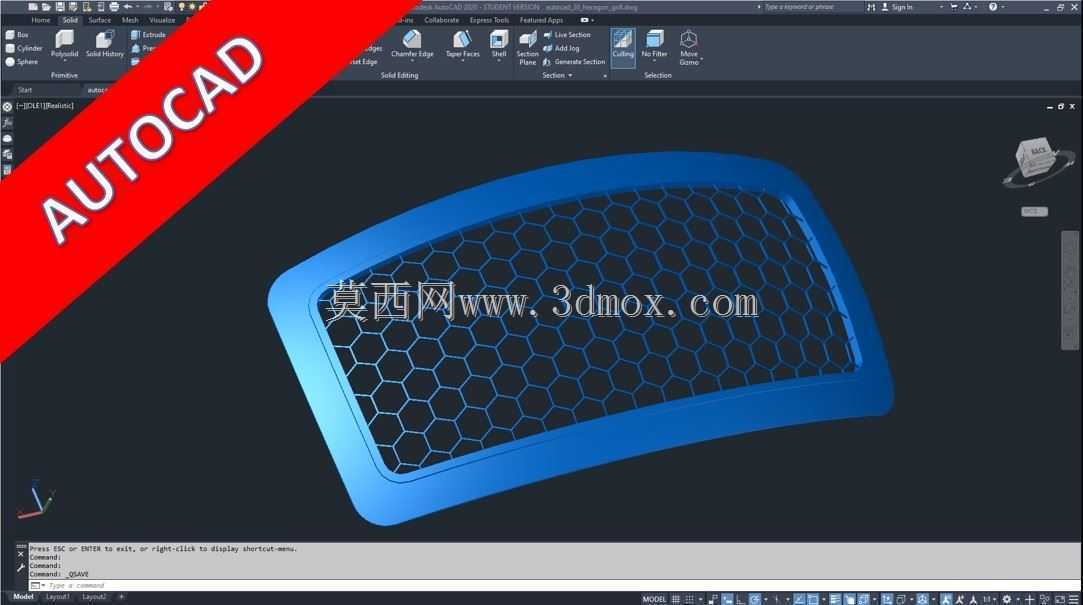

曲面弧形六边形格栅结构设计

　　这类弧形六边形格栅在工业场景中多作为通风防护构件使用，常见于设备进排风端口、户外机柜散热面、特种车辆前脸进气区域，既需要满足流体通过的通流面积要求，也要兼顾外部异物阻挡的防护性能，同时曲面造型要匹配安装基体的整体外观弧度，避免出现装配错位、边缘缝隙不均的问题。设计初期首先要确定安装基面的曲率参数，根据安装边界的轮廓线提取拟合曲面，确保格栅整体的弧面走向和基体完全贴合，安装边的预留宽度要匹配常用的紧固件排布间距，避免和基体内部的加强筋、管线排布产生干涉。格栅的网孔采用正六边形排布，相比方形孔、圆形孔在同等开孔率下拥有更好的结构刚度，相同板材厚度下抗侧向冲击的表现更优，同时六边形的蜂窝状结构能让气流通过时的紊流效应更低，

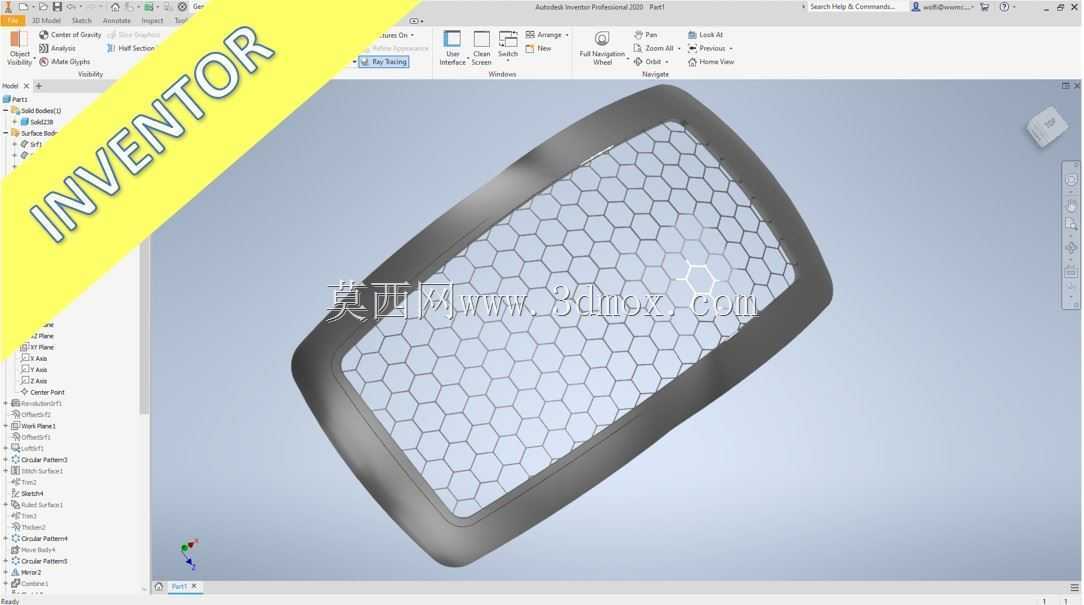

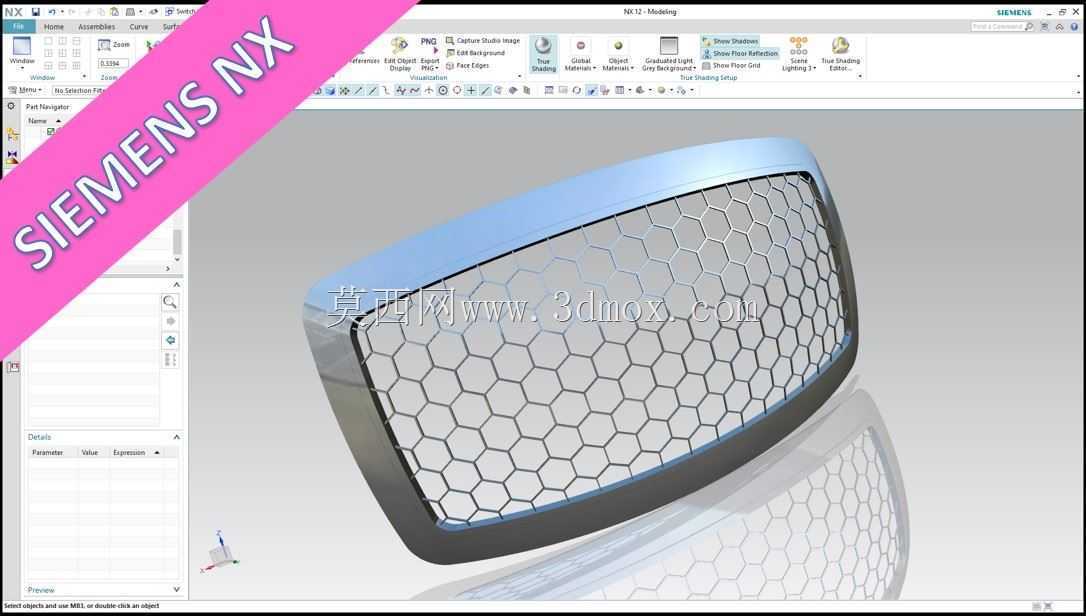

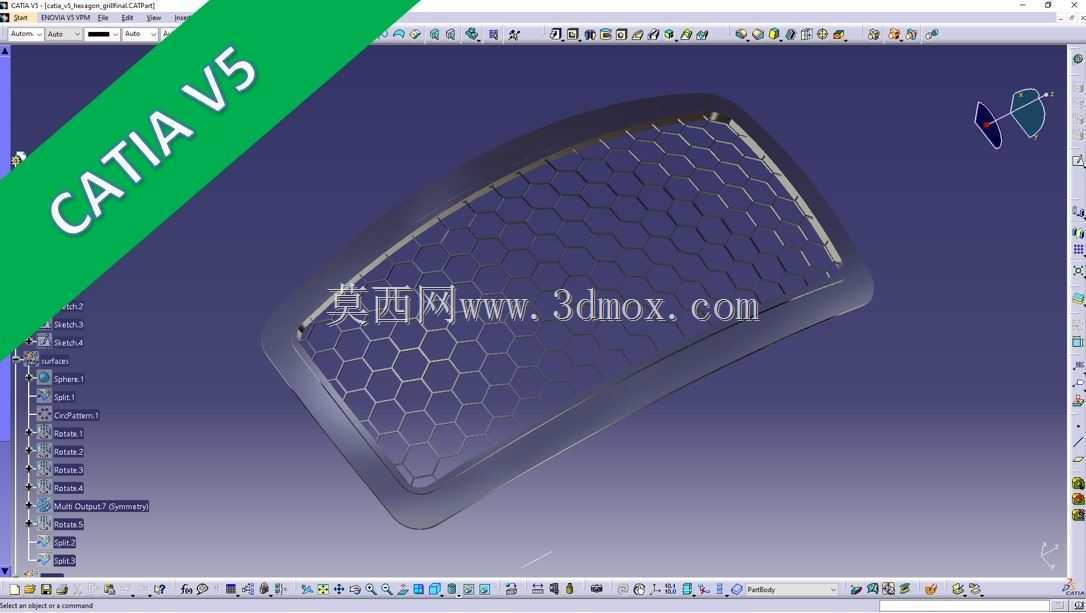

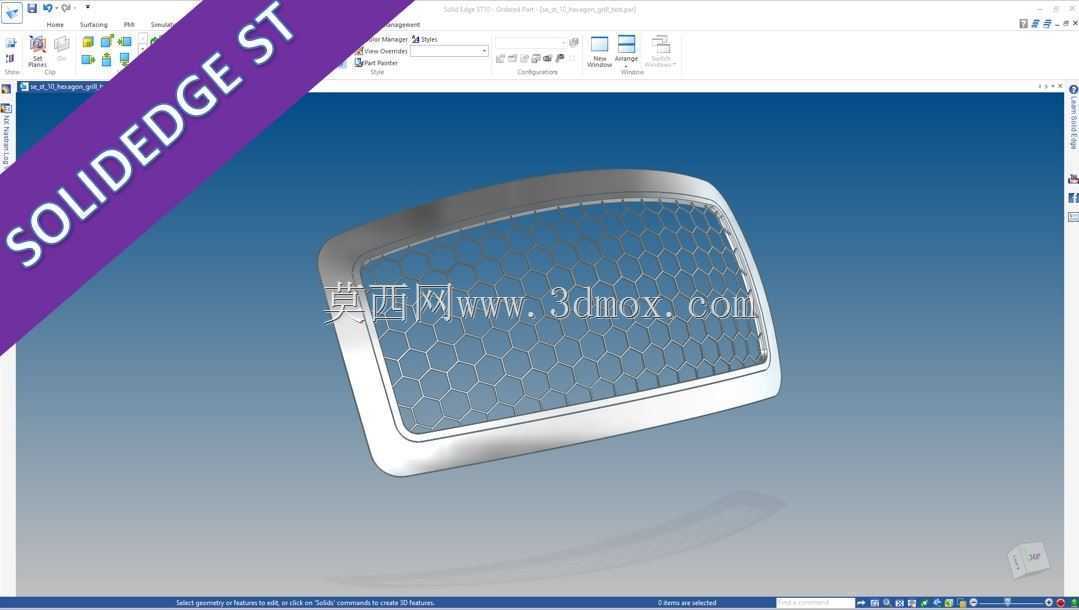

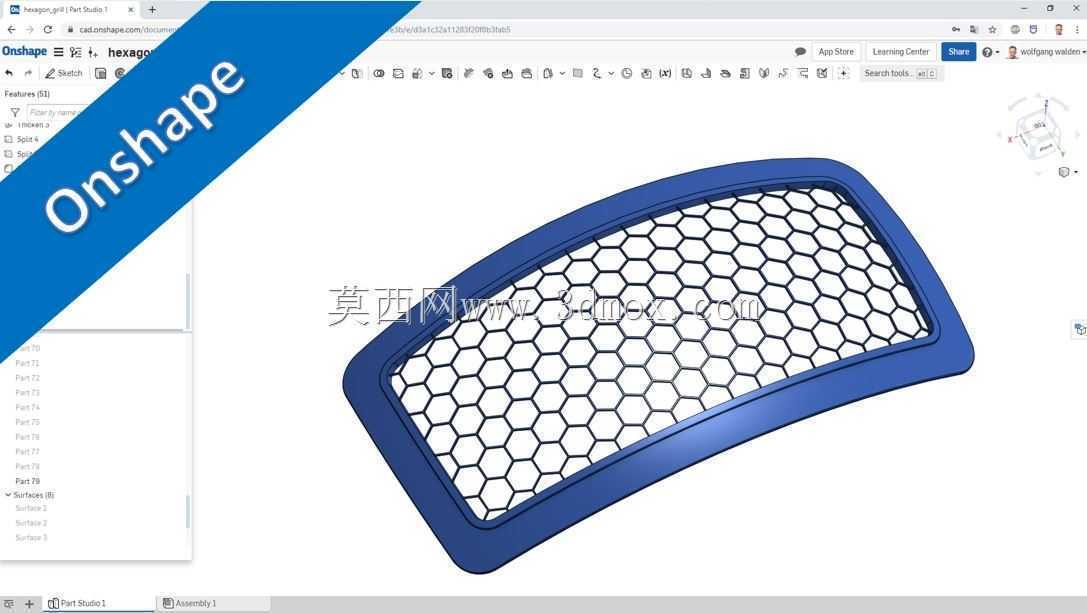

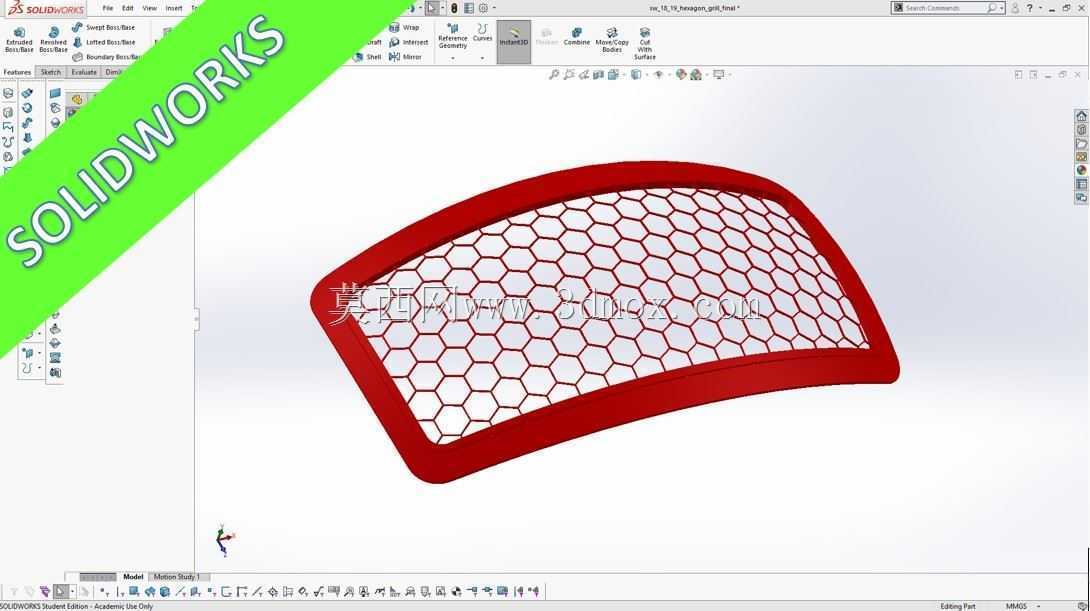

　　减少通风过程中的风噪产生。建模过程中需要先在基准平面上完成单组六边形网格的阵列，通过曲面投影命令将平面网格映射到目标弧面上，再对每一根格栅筋条做等距偏移生成实体，筋条的厚度根据使用场景调整，作为通风使用时筋条厚度控制在1.5-2mm即可，若需要承载踩踏或外部冲击则要加厚到3mm以上，同时在筋条交接位置做小圆角过渡，避免应力集中导致的受力断裂。格栅的外边框要做加厚处理，边框上预留的安装孔位要和基体上的固定点一一对应，孔位周边做局部沉台设计，保证紧固件安装后表面平整无凸起。需要注意的是，正六边形网格无法在完整球面上实现无畸变全覆盖，因此在大曲率弧面的边缘位置，要对靠近边框的六边形网格做适应性变形调整，保证边缘筋条和边框顺滑连接，

　　避免出现过小的碎面或锐角结构，影响后续的加工成型。如果采用注塑工艺生产，还要在筋条背面设计均匀的拔模斜度，脱模方向垂直于安装基准面，减少生产过程中的顶出变形；如果采用钣金冲压工艺，则要提前计算曲面展开后的网格排布偏移量，避免冲压成型后网孔出现拉伸变形导致的尺寸超差。这类格栅的通流率可以通过调整六边形的对边尺寸和筋条宽度的比例来控制，常规散热场景下通流率保持在65%-75%区间即可平衡防护性能和通风效率，若用于防尘场景则可以缩小六边形尺寸、加密网格排布，配合内侧的防尘网使用。
