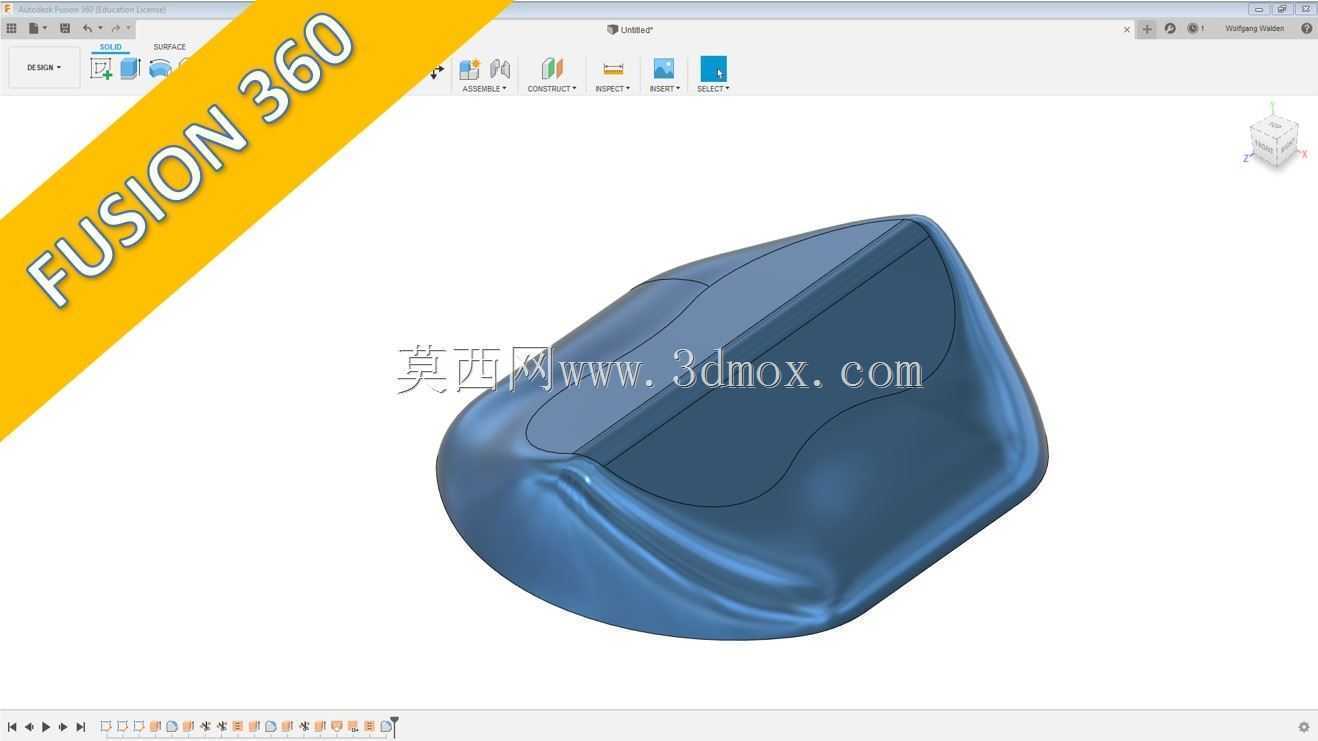

燃烧室圆锥曲面扫掠练习结构

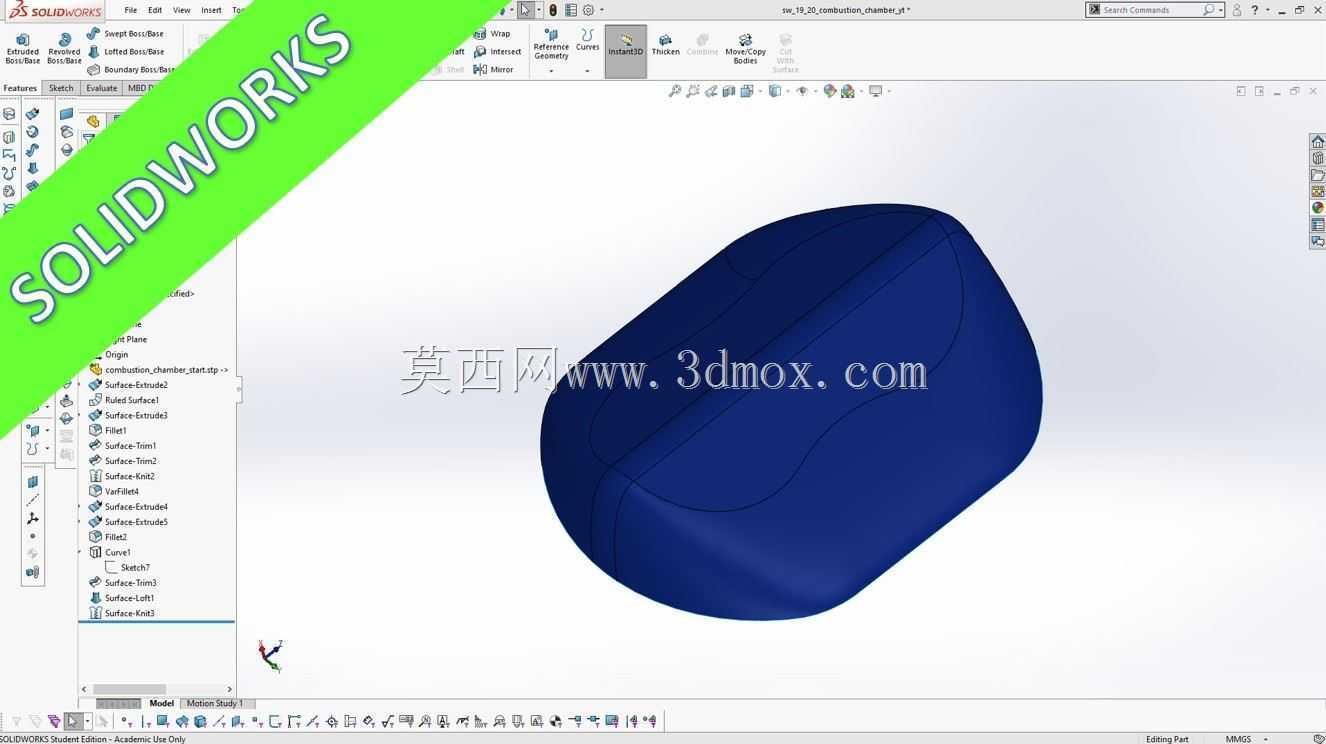

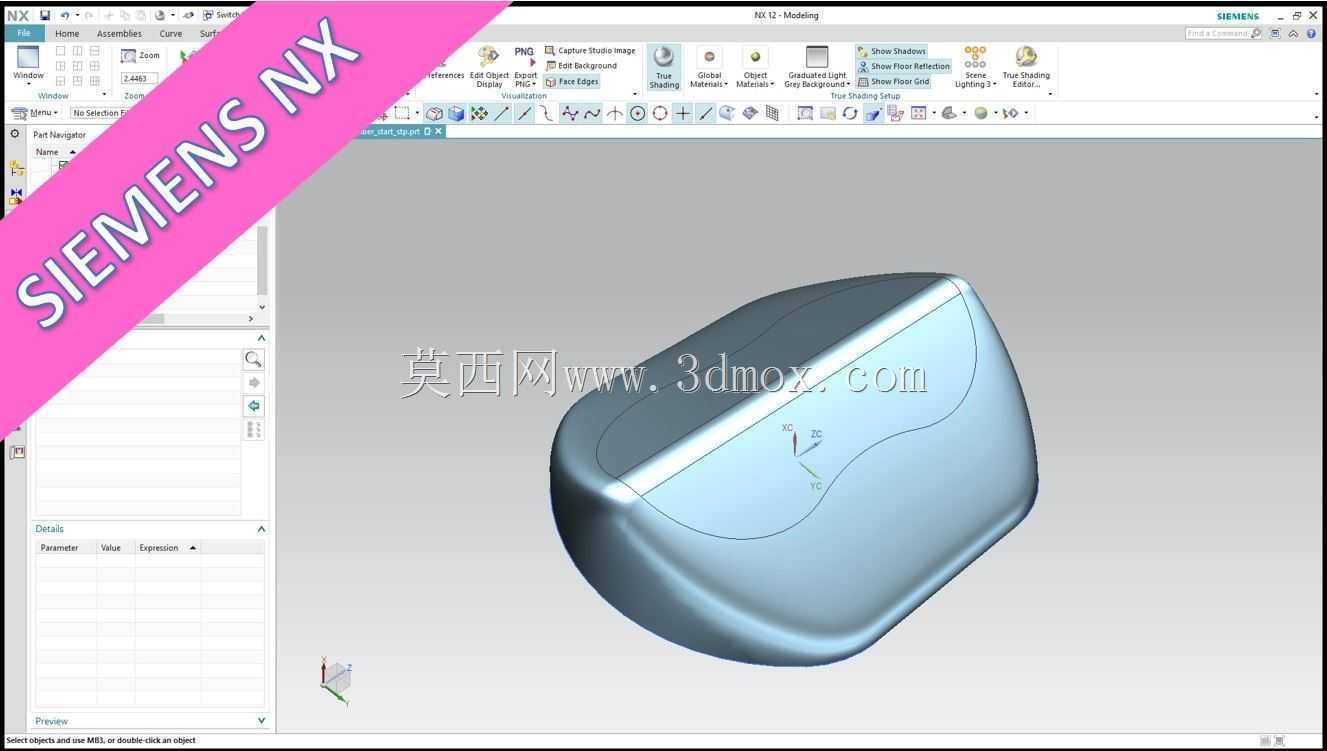

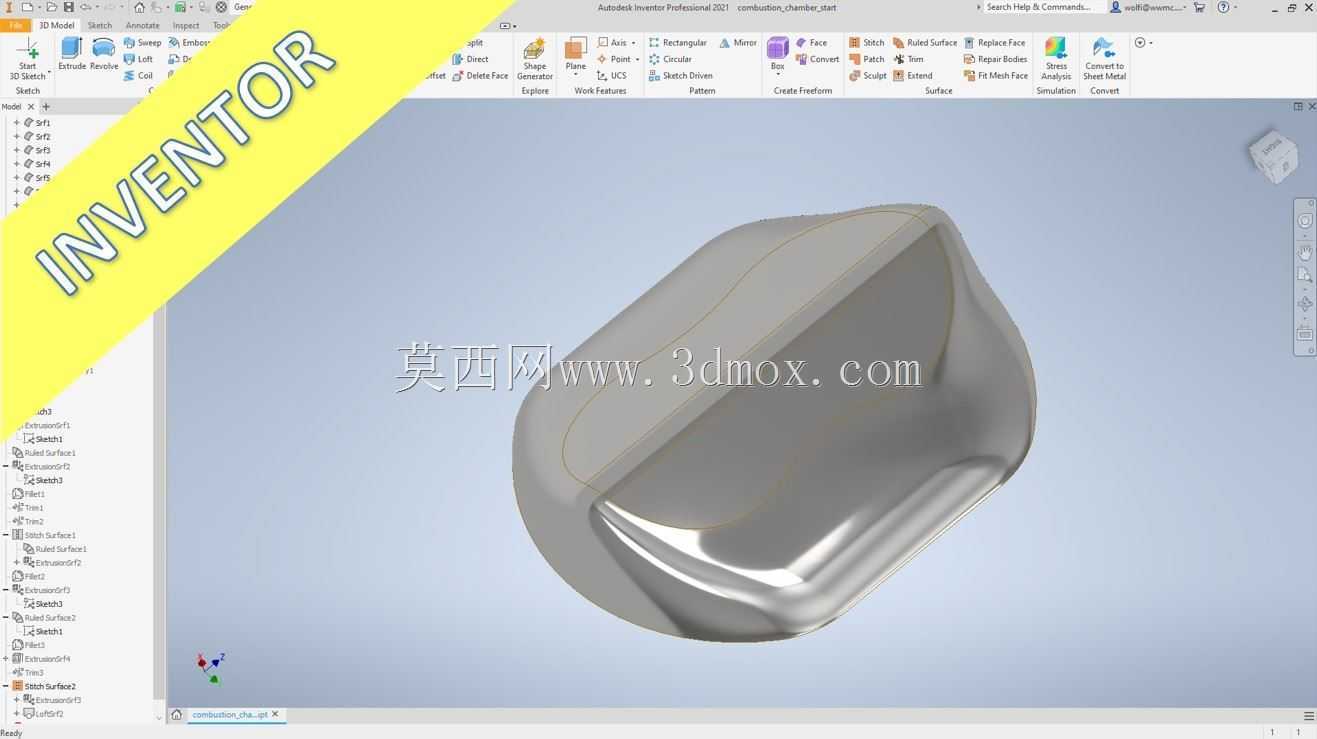

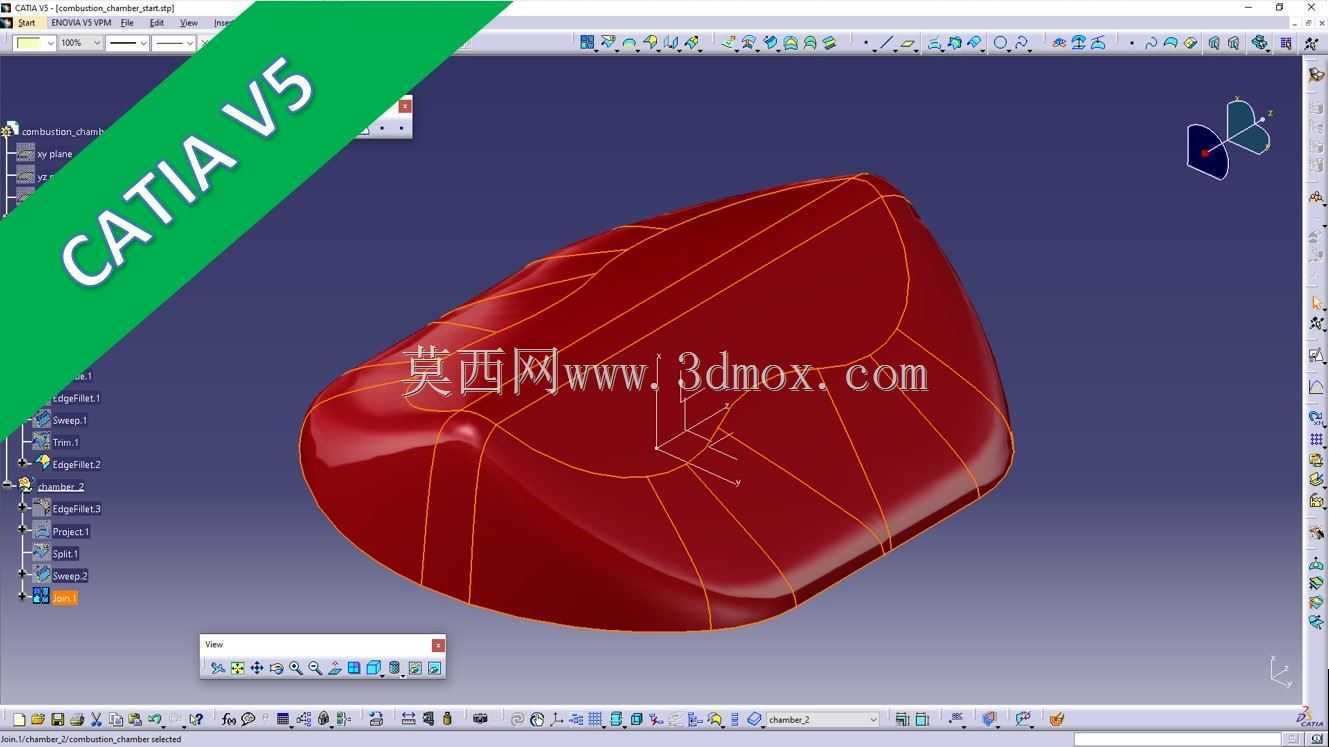

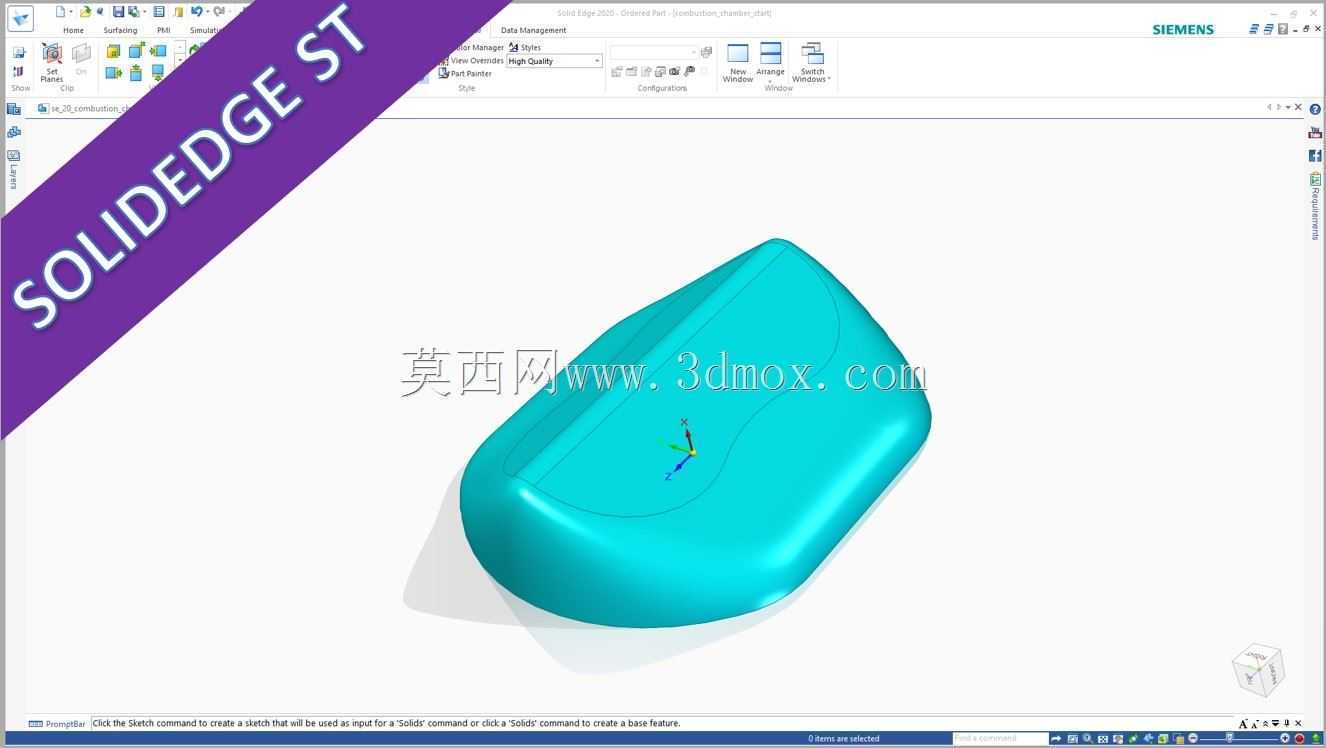

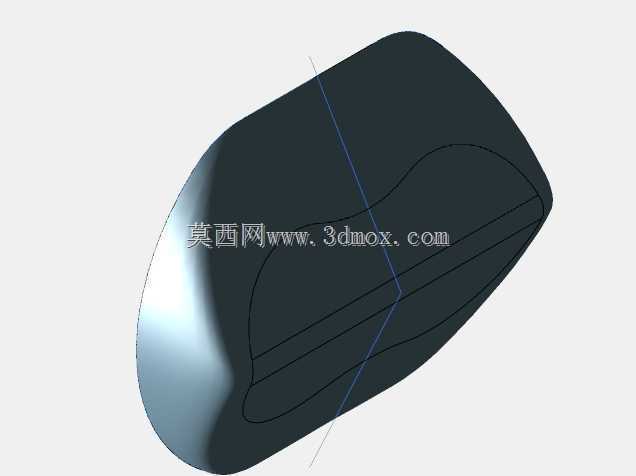

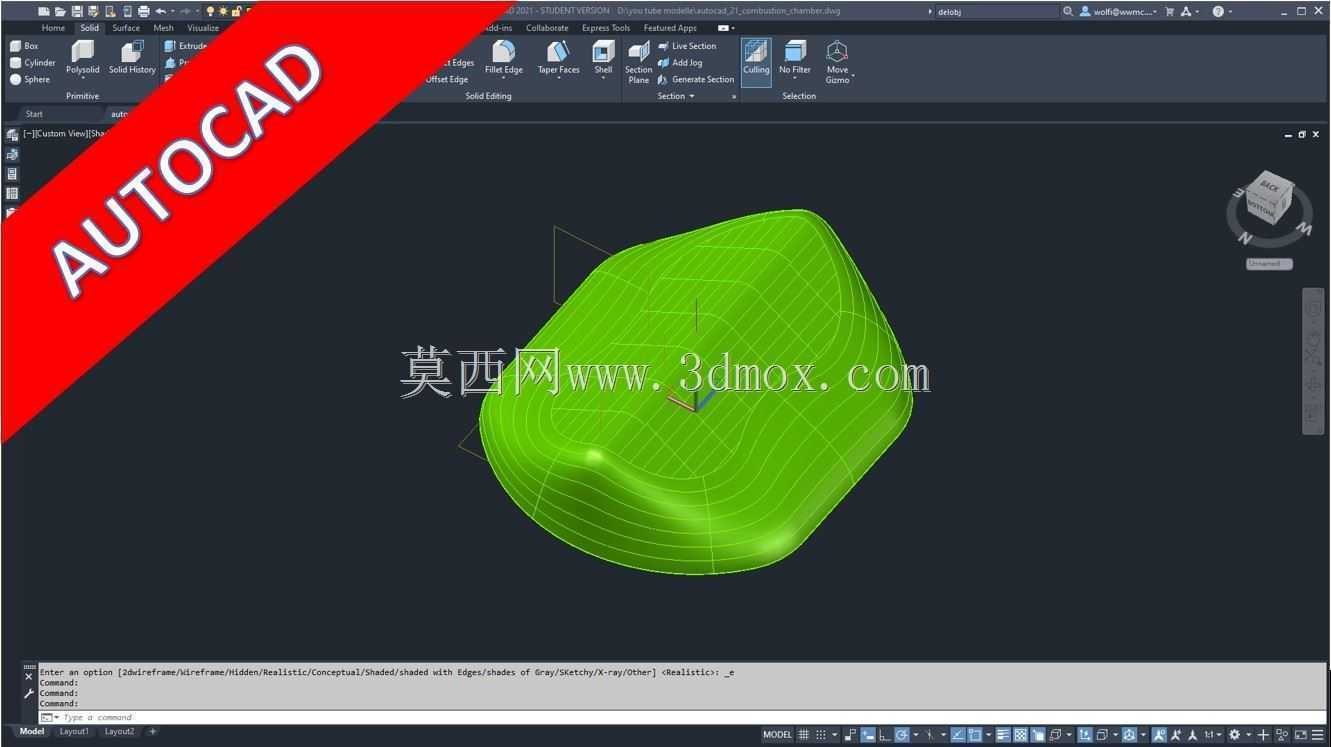

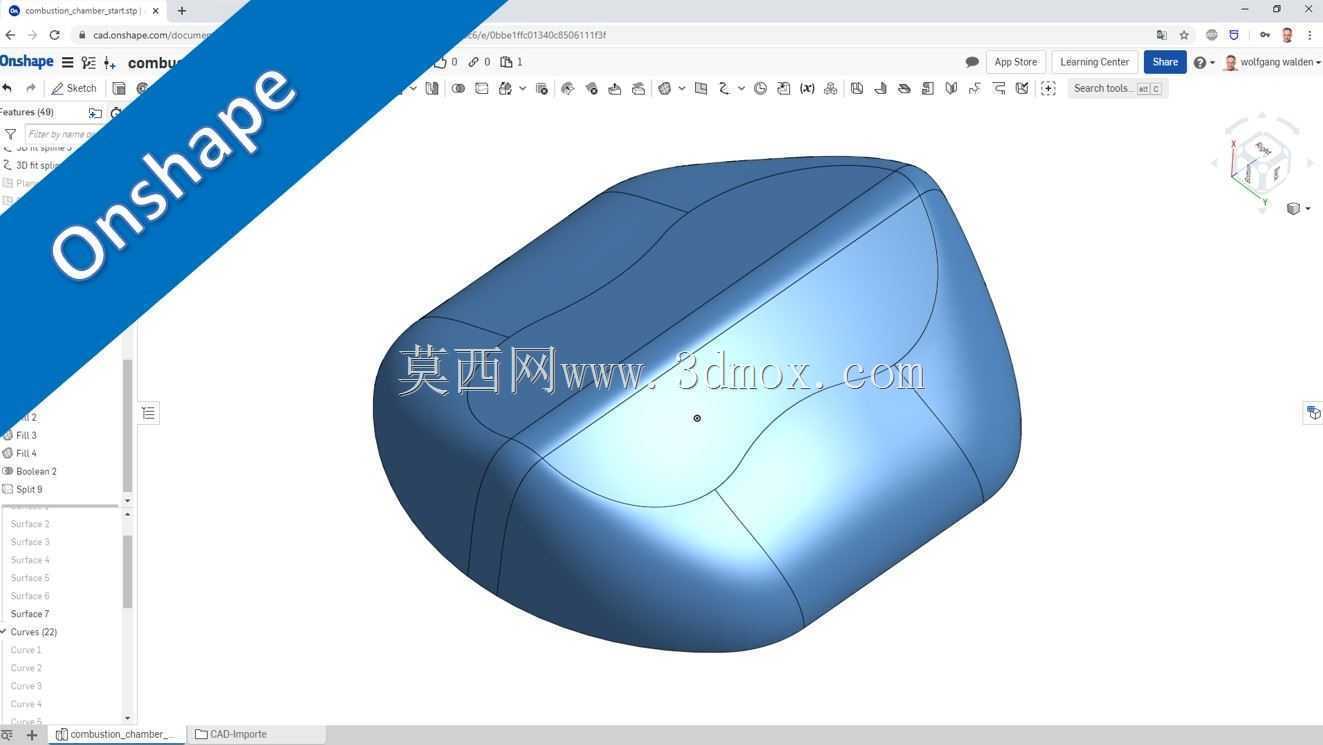

　　在动力类设备的燃烧室结构设计环节，曲面成型质量直接决定了腔体内气流组织的走向、混合效率以及后续燃烧的充分性，这类带连续变曲率的封闭腔体结构，一直是三维曲面建模练习里的典型实操案例，很多刚接触高阶曲面命令的结构工程师，都会拿这类结构来练手，熟悉不同软件里扫掠、曲面构建的逻辑差异。做这类腔体结构建模前，首先要明确实际的安装边界：燃烧室作为动力单元的核心腔体部件，外围要和缸体安装面、喷油组件安装位、点火模块固定位做配合，所以曲面构建不能只追求外观顺滑，还要预留出各个安装接口的平面区域，保证后续装配时不会出现曲面和安装面干涉的问题。实际建模过程中，圆锥扫掠的路径规划是核心，不能直接拿单条轮廓线一次性扫掠成型，要先拆分曲面的曲率变化段：

　　靠近进气侧的曲面曲率变化平缓，要保证气流进入时的阻力最小，扫掠路径的切线方向要和进气道的出气方向做顺滑衔接，避免出现折角导致气流在腔体内形成紊流；靠近燃烧核心区的曲面曲率收窄，要匹配油气混合的旋流走向，扫掠时的截面缩放比例要和实际燃烧流场的需求匹配，不能为了曲面好看随意调整曲率，不然做出来的结构只具备练习价值，没法对应实际的工程需求。很多新手做这类练习时容易忽略壁厚的均匀性，燃烧室这类承压受热的部件，壁厚偏差过大会导致工作时受热不均，局部热应力集中出现开裂风险，所以曲面构建完成后，做偏移加厚时要逐段检查壁厚偏差，曲率变化大的区域要适当调整偏移公差，保证整体壁厚控制在设计要求的偏差范围内。另外还要注意曲面之间的连续性，腔体是封闭结构，

　　各个扫掠面拼接时要保证G2以上的连续，不然后续做流体仿真时，曲面的微小折角会导致仿真结果出现偏差，没法准确反映实际的气流流动状态。这类练习模型虽然是用于建模操作训练，但所有的建模逻辑都要贴合实际工程需求，不能脱离应用场景做纯外观的曲面构建，练手的过程也是在梳理实际燃烧室结构的设计逻辑，从曲面拆分、路径规划到后续的壁厚检查、安装位预留，每一步都对应实际产品开发里的必要环节，把这类基础曲面练扎实，后续做实际的动力腔体类产品设计时，才能避免出现曲面质量不达标、装配干涉、性能不符合要求的问题。
