曲面造型端盖类机械零件结构设计

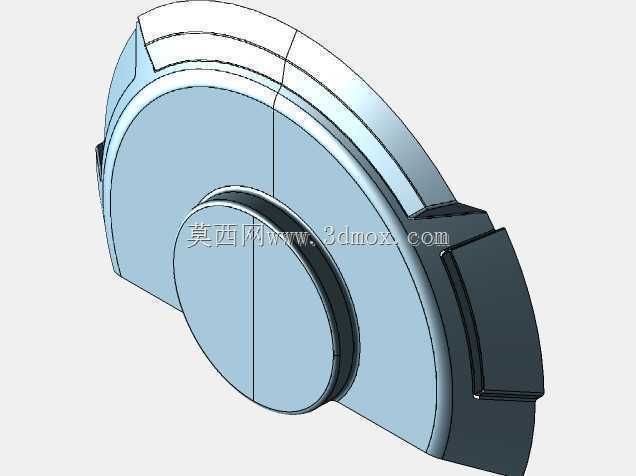

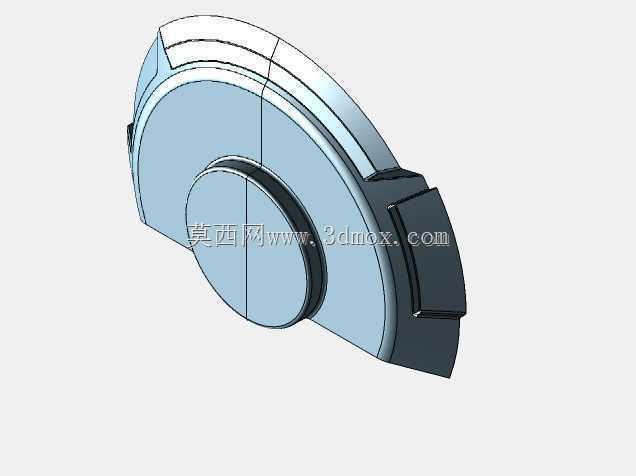

　　这类带曲面过渡的端盖类零件，多应用在小型动力输出单元、便携打磨类工具的端部防护与定位场景，日常工况下需要同时承担内部组件的轴向限位、外部杂物阻隔、操作握持时的触感适配三类核心作用，和常规平板式端盖不同，这类带异形曲面的结构需要兼顾内部安装空间的避让与外部轮廓的人机适配，不能直接套用标准端盖的尺寸逻辑做拉伸成型。从结构逻辑来看，零件主体以回转结构为基础基底，在单侧延伸出不规则的曲面凸台，这个凸台并非装饰性结构，实际是为了避让内部传动组件的偏心布局，同时在设备握持操作时，这个曲面可以贴合手掌虎口的自然弧度，降低长时间持握操作的硌手感，避免直角棱边带来的应力集中问题，零件边缘做了连续的圆角过渡，没有尖锐的棱边，

　　既可以减少装配过程中的划伤风险，也能在设备意外跌落时分散冲击应力，降低边缘崩裂的概率。设计这类零件时，首先要锁定内部核心组件的安装边界，先确定中心回转区域的内径、轴向深度尺寸，保证中心的轴承或者输出轴安装位的同轴度公差，再根据内部偏心布置的传动件轮廓，向外偏移均匀的壁厚，通常这类壳体类零件的壁厚保持在2-3mm区间，过薄会导致结构刚性不足，受外力挤压时容易变形干涉内部运动件，过厚则会增加不必要的重量，提升手持操作的负载。曲面部分的构建不能只追求外观顺滑，要注意所有曲面的曲率变化连续，避免出现曲率突变的区域，否则后续如果做注塑成型的话，会在曲率突变位置产生缩痕、应力集中的问题，做机加工的话也会出现刀具进给方向突变带来的刀纹瑕疵。

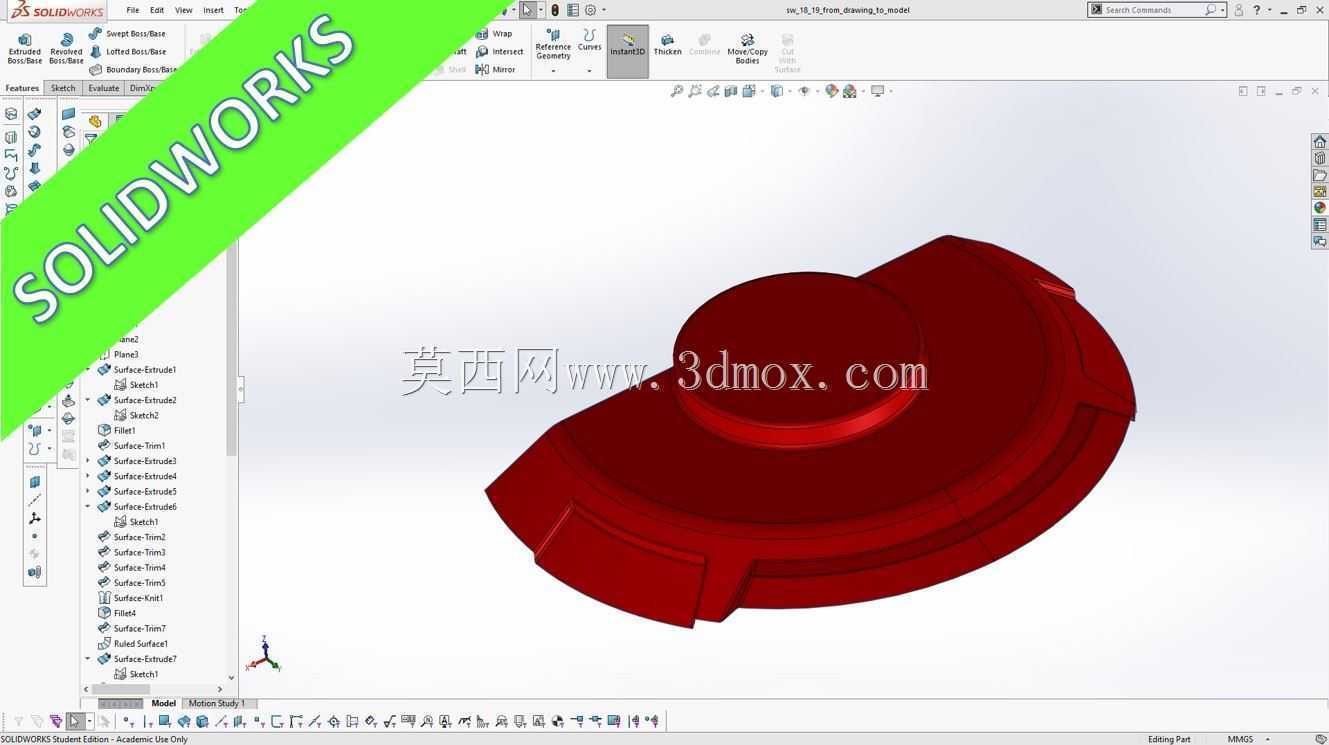

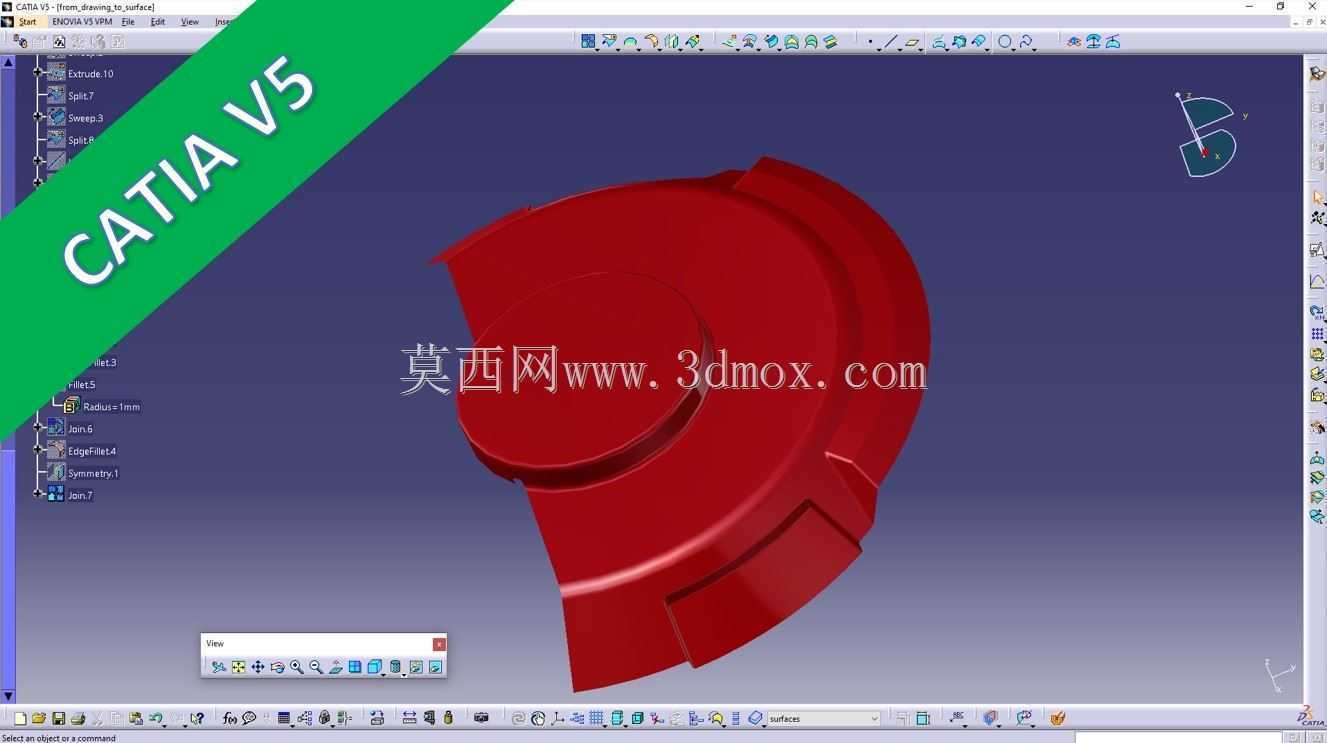

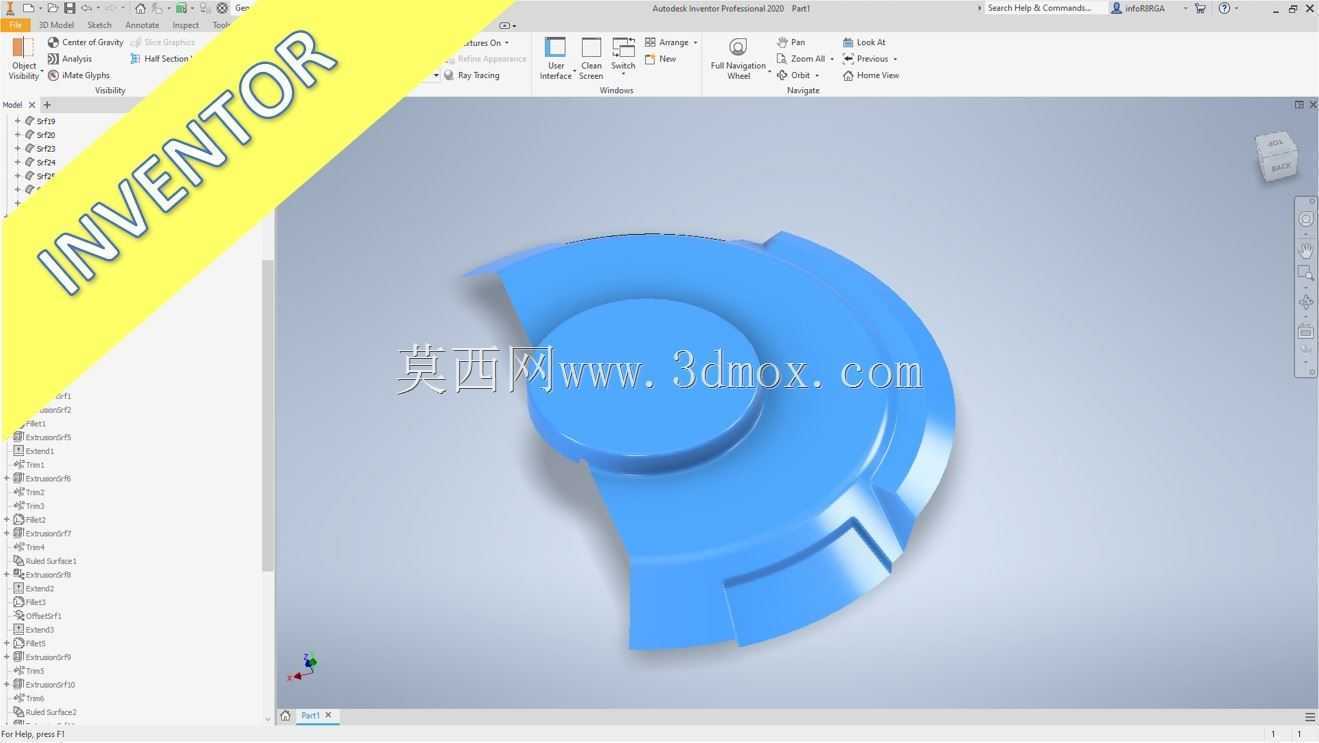

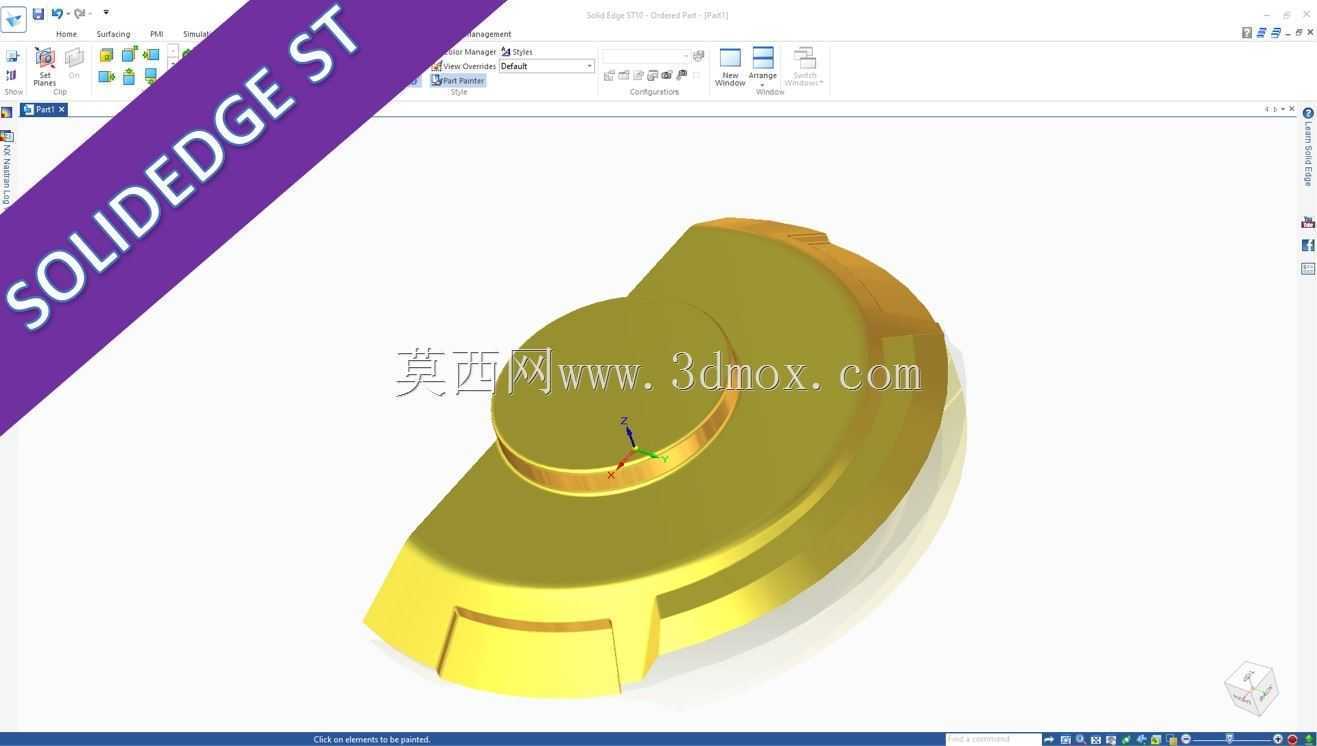

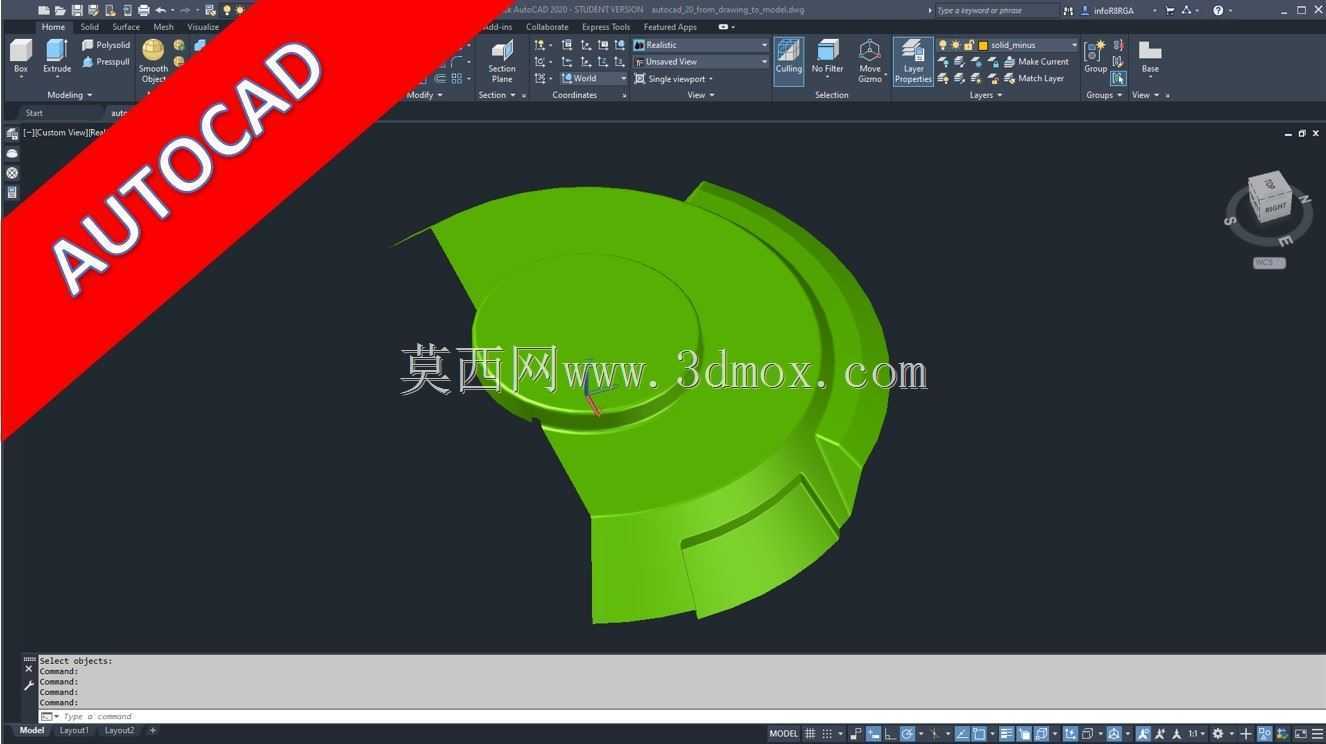

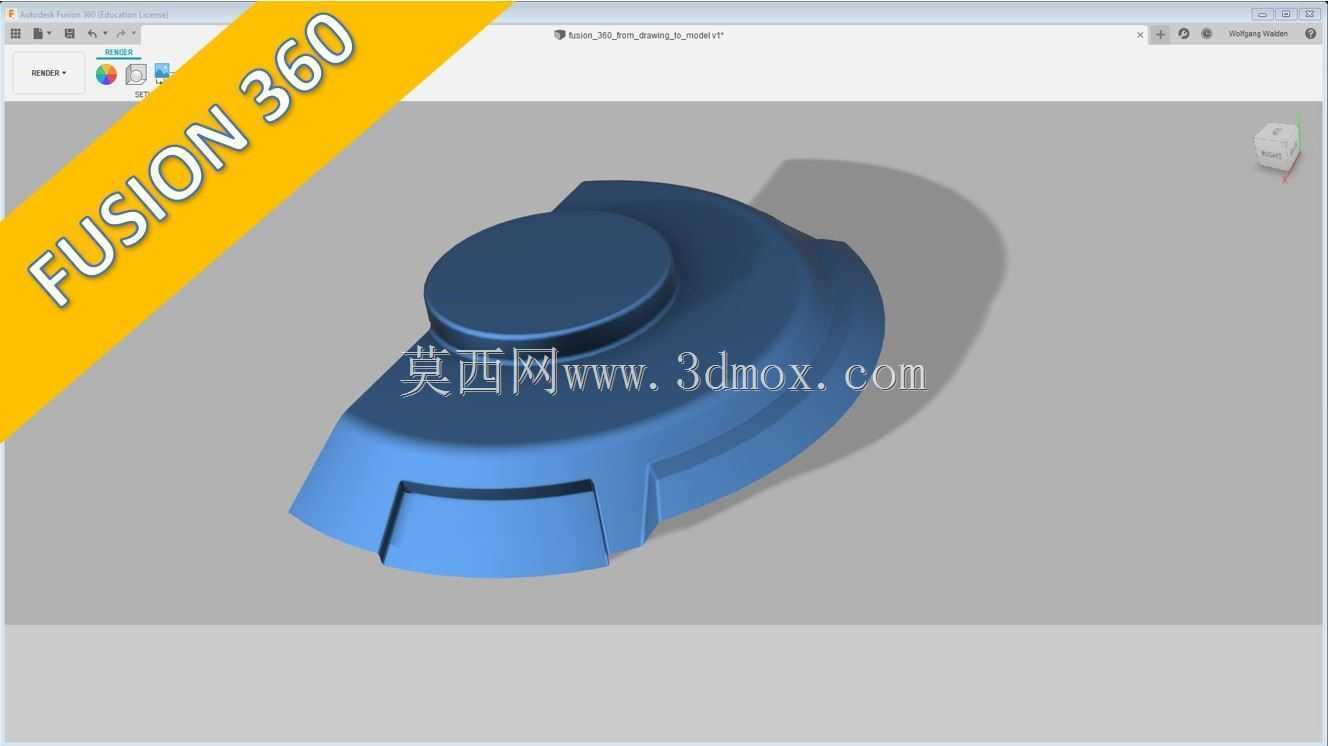

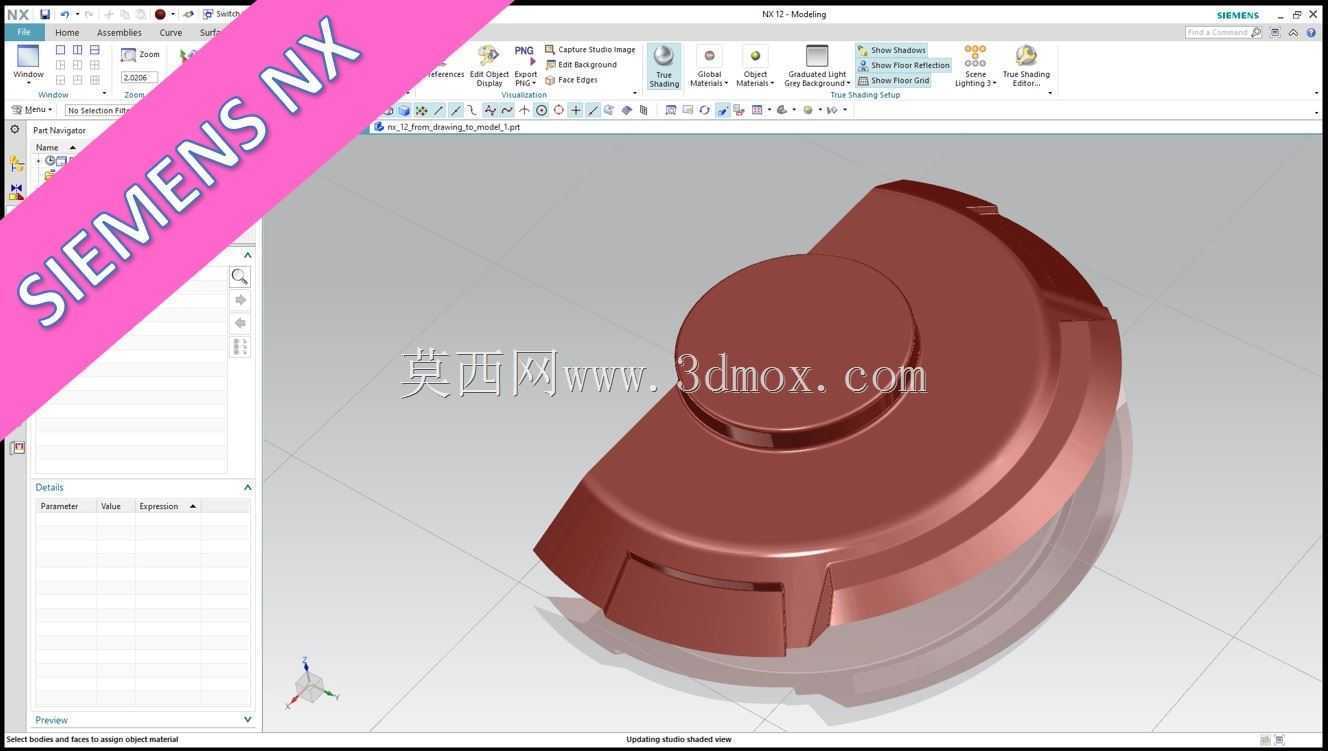

　　零件底部的环形凸缘是安装定位的核心边界，这个凸缘的外径尺寸需要和配套设备的壳体安装槽完全匹配，凸缘上预留的卡扣位或者安装孔位，要和主体的加强筋位置对应，保证锁紧安装时的受力可以通过加强筋分散到整个壳体，不会因为局部锁紧力过大导致端盖变形。在实际建模过程中，先通过草图绘制中心回转截面与偏心凸台的轮廓线，再通过曲面放样、缝合的方式构建整体外轮廓，之后抽壳生成均匀壁厚，最后在安装位、卡扣位置做局部的加厚与加强筋布置，所有的过渡圆角都要在整体曲面成型后统一处理，保证圆角半径和相邻曲面的曲率匹配，不会出现曲面褶皱或者破面的问题。这类零件的安装没有复杂的定位要求，只要底部环形凸缘卡入对应安装槽，通过周向的卡扣或者侧面的锁紧螺丝即可完成固定，

　　拆卸维护时也不需要专用工具，能够满足日常快速检修、更换内部易损件的需求，曲面外轮廓在设备运转时也不会产生突兀的风阻，对于手持类动力工具来说，这种曲面结构相比方正的端盖，能更好的适配不同的握持角度，操作时的防滑性也有明显提升。
