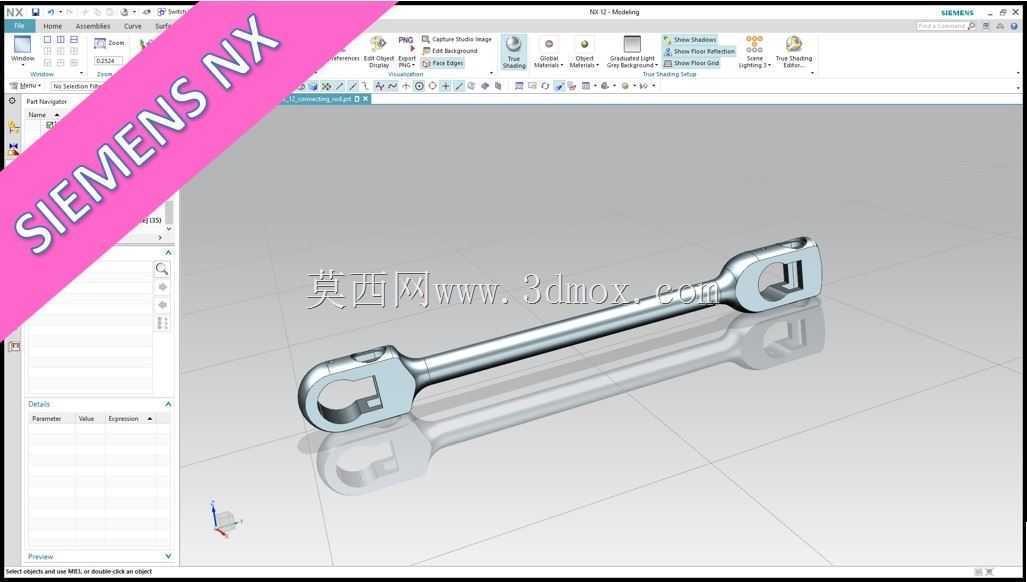

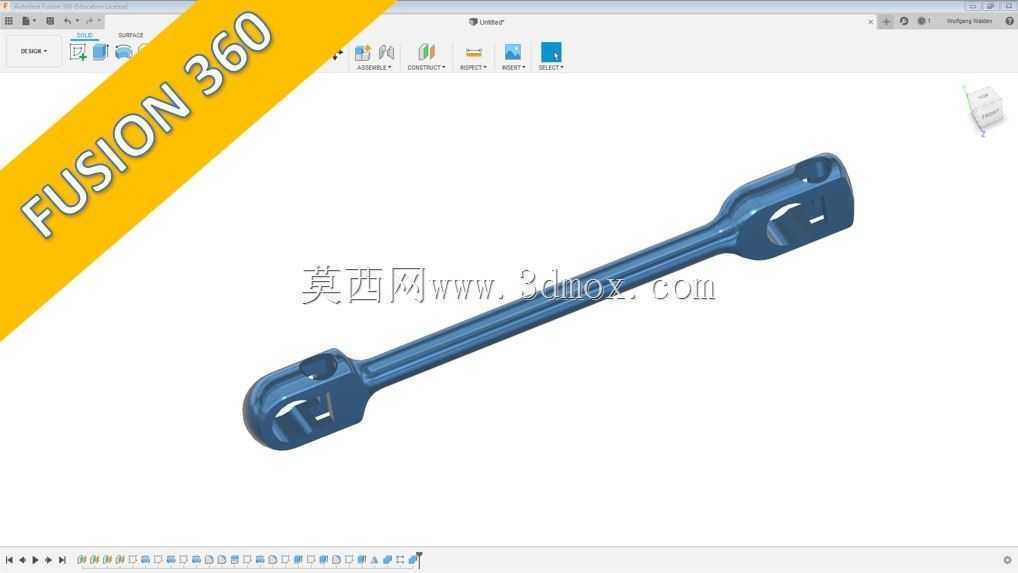

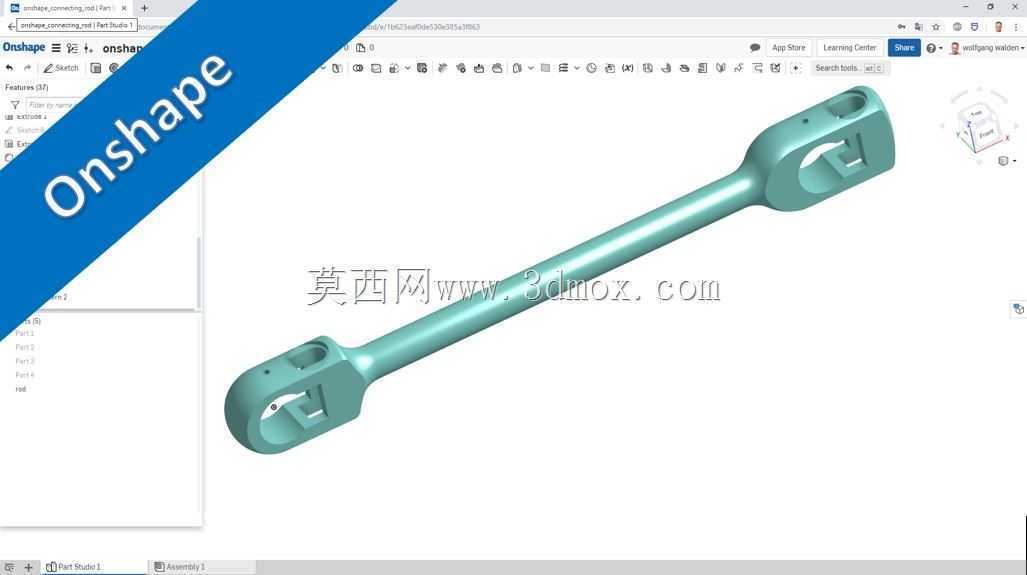

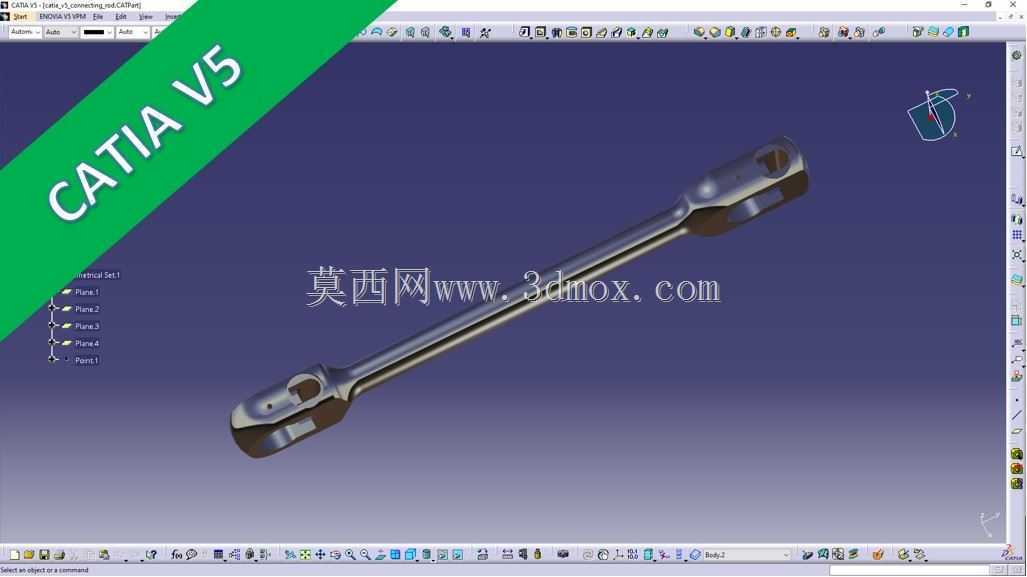

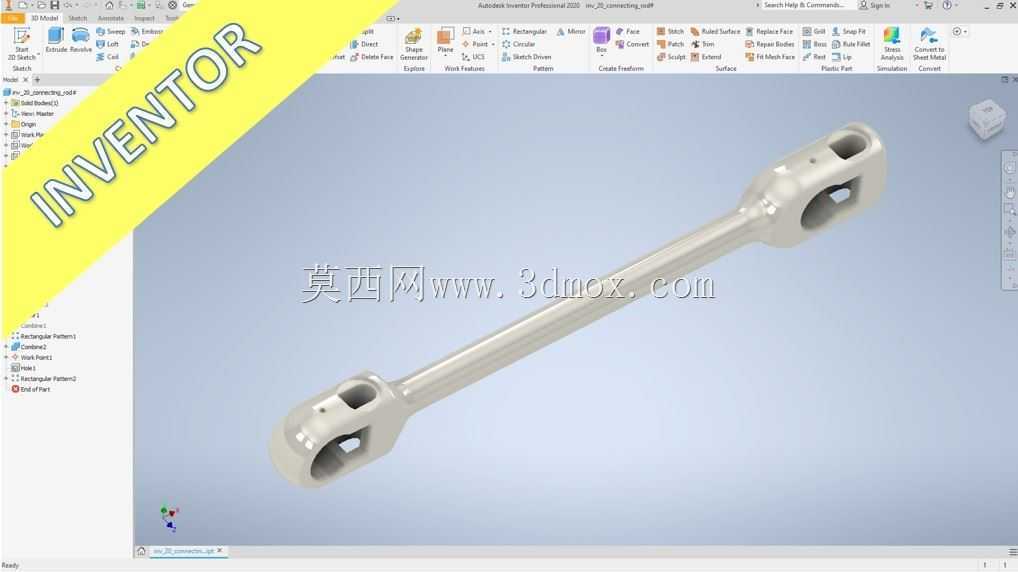

双端带孔传动连杆结构三维设计

　　这类双端带孔连杆是机械传动系统里极为常见的传力构件，日常在压力机曲柄滑块机构、内燃机配气机构、自动化生产线连杆式输送机构、工装夹具的联动锁紧结构中都能见到它的身影，核心作用是传递两端铰接点之间的拉压力，配合销轴完成既定轨迹的运动传递，不会额外产生附加弯矩，受力状态以二力杆为主。从结构设计逻辑来看，杆身采用等截面长直杆形态，是在满足两端铰接安装距的前提下，尽可能优化截面抗弯模量，既避免杆身自重过大增加运动惯量，又能保证额定载荷下杆身不会出现失稳弯曲，两端的带孔铰接端做了局部加厚处理，因为铰接孔位置是应力集中区域，工作过程中要反复承受销轴的挤压与交变载荷，局部加厚可以提升孔壁的承压能力，同时孔端做了倒角过渡，既方便装配时销轴的导入，

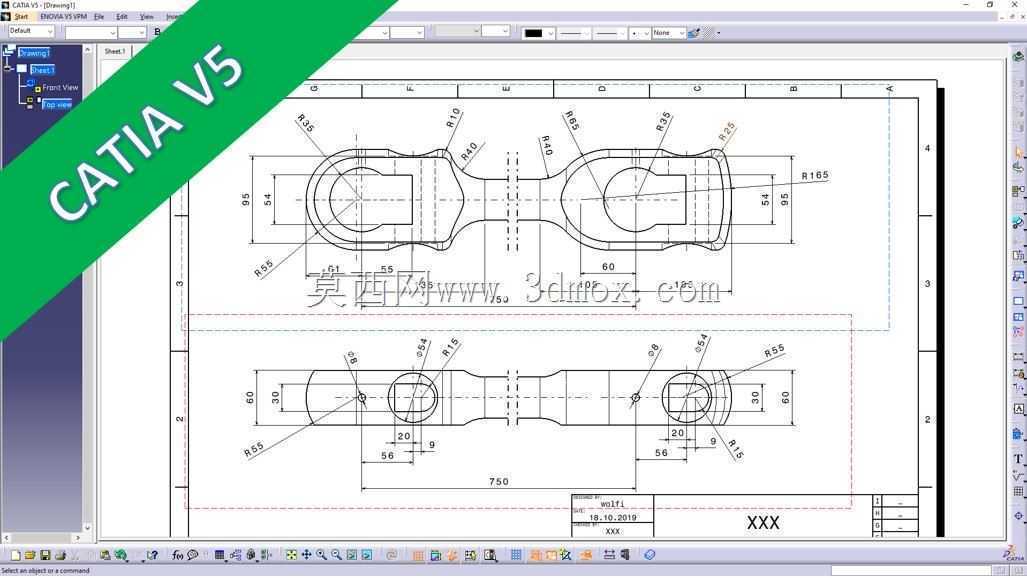

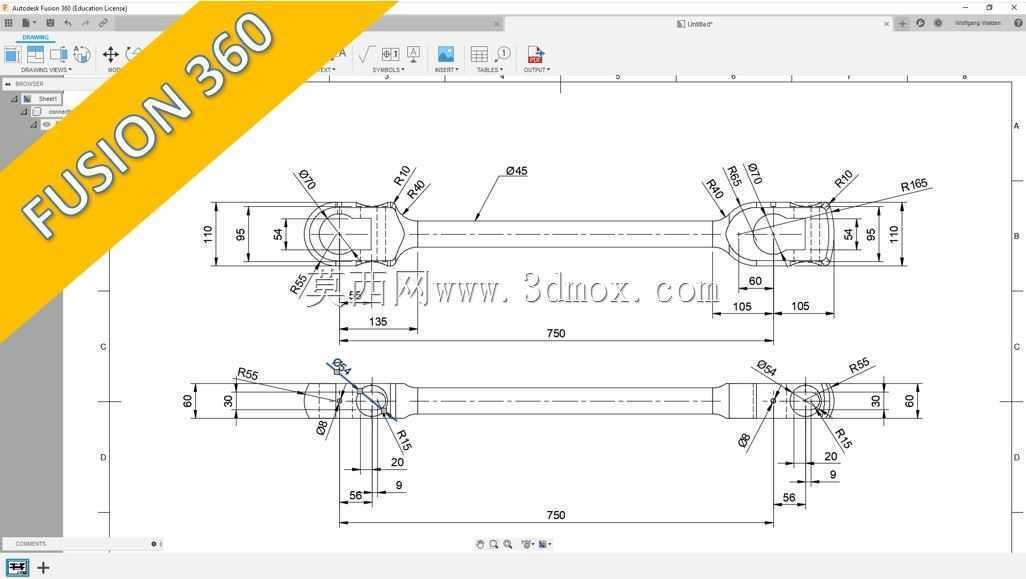

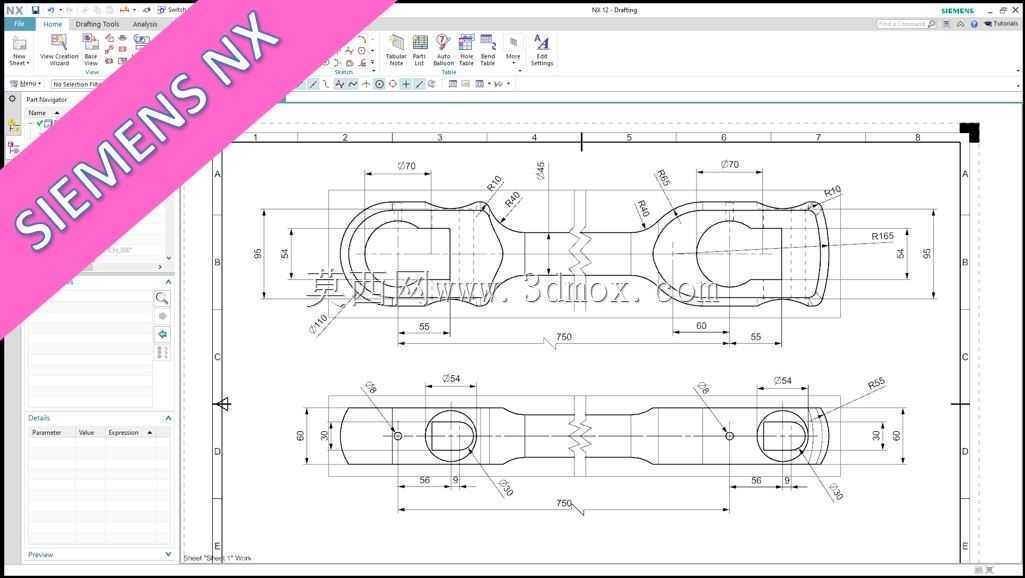

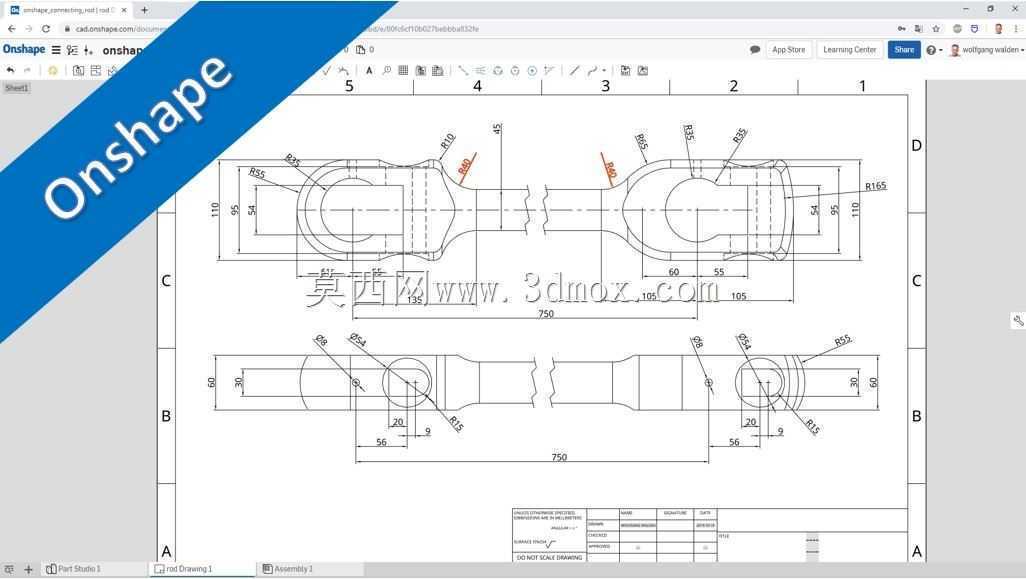

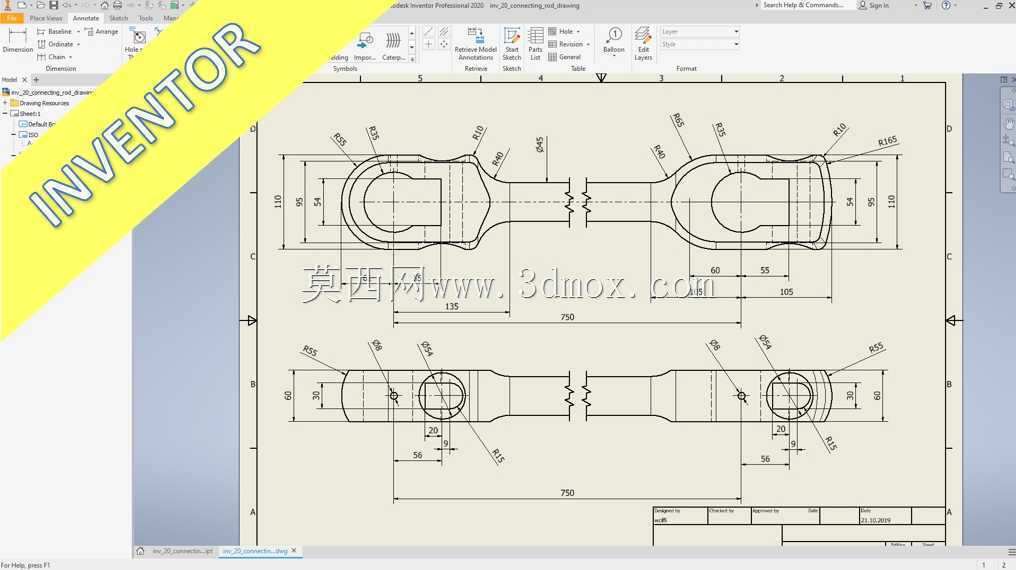

　　也能减少热处理以及受力过程中的应力开裂风险。在实际安装适配层面，两端铰接孔的同轴度是设计时的核心管控指标，一旦两孔轴线出现平行度偏差，装配后会出现运动卡滞、销轴偏磨的问题，严重时会在交变载荷下提前出现疲劳断裂；杆身的长度公差需要匹配整套传动机构的行程要求，过长或过短都会改变执行端的运动轨迹，比如在冲压设备的连杆机构中，杆长偏差超过允许范围会直接导致滑块下死点位置偏移，影响冲压加工精度。设计建模过程中，需要先确定两端铰接点的中心距作为核心尺寸基准，再依次推导孔的内径、铰接端的外轮廓尺寸、杆身的截面尺寸，所有过渡圆角都需要按照应力集中系数要求做匹配，避免直角过渡带来的疲劳风险；同时要考虑装配干涉问题，

　　铰接端的外轮廓尺寸要预留足够的销轴安装空间，杆身与周边运动构件的安全间隙要控制在合理范围，避免机构运动过程中出现剐蹭。这类连杆的受力特性决定了它的材料选型多以中碳钢为主，部分重载场景会选用合金结构钢，表面做调质处理提升综合力学性能，铰接孔内壁可根据载荷等级做淬火处理提升耐磨性能，日常维护中只需要定期检查铰接位置的润滑状态以及孔位磨损量即可，结构可靠性高，维护成本低，是各类往复运动、联动传动场景中不可或缺的基础传力零件。
