带角度螺旋弹簧结构设计方案

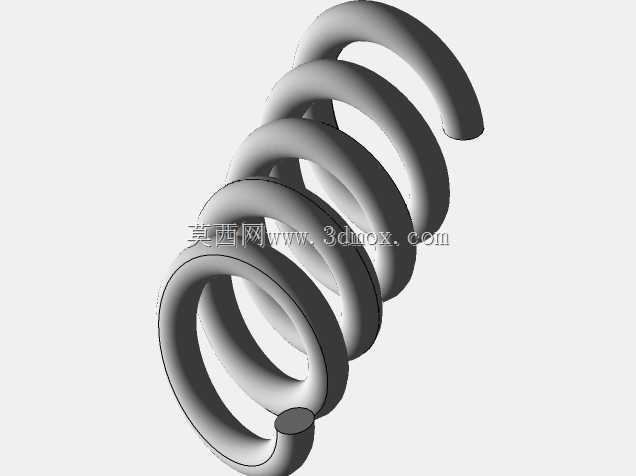

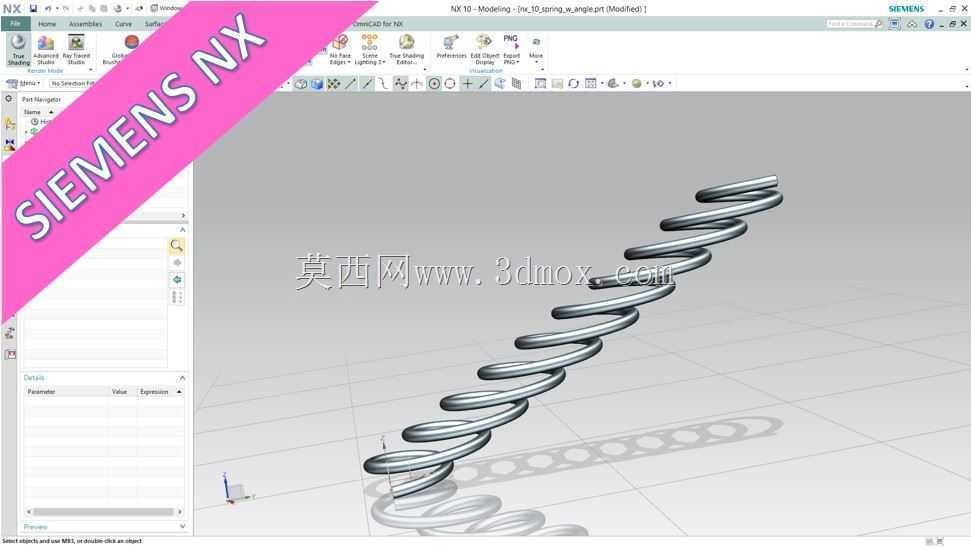

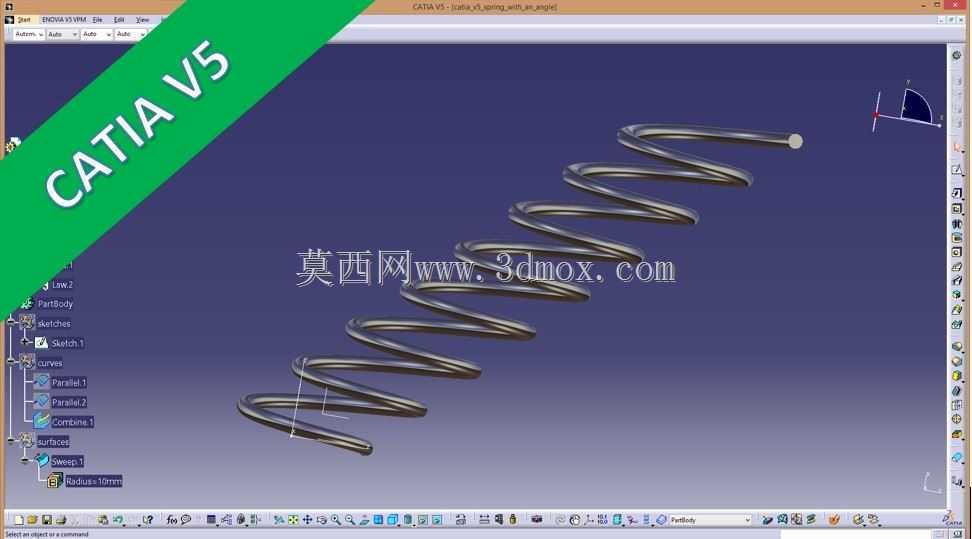

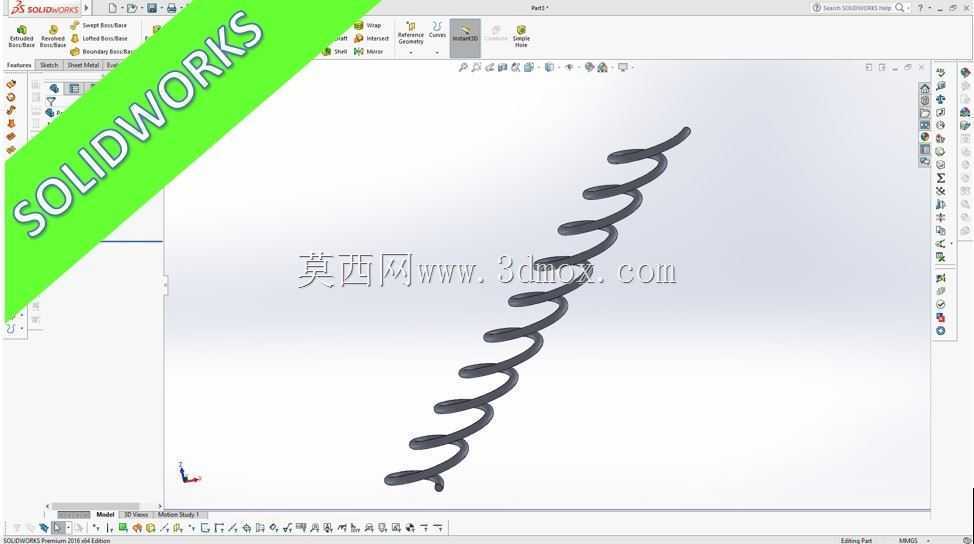

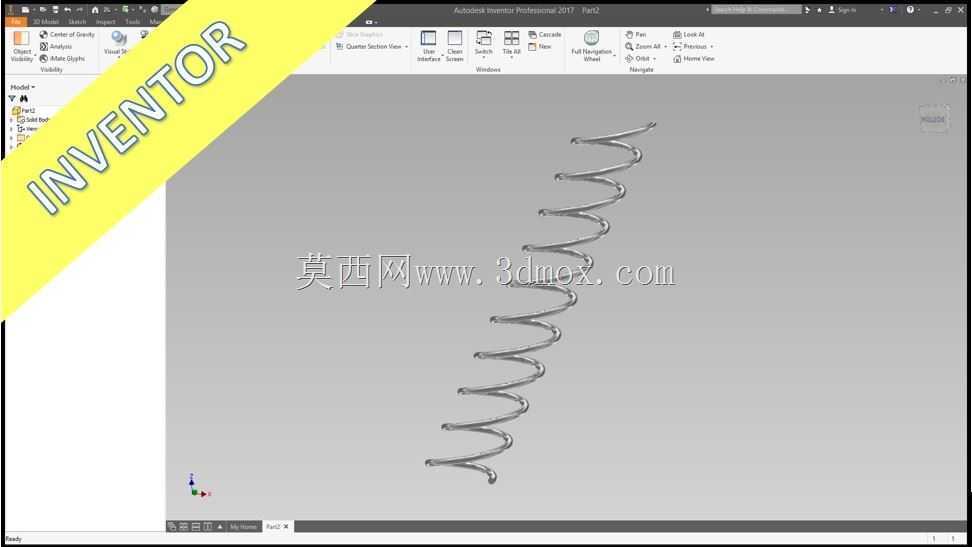

　　带角度的螺旋弹簧属于定制化弹性缓冲元件，和常规同轴等螺距螺旋弹簧不同，其螺旋线沿轴向推进时存在固定偏角，主要适配安装空间存在角度偏移、施力方向与弹簧轴线不共线的特殊工况，在非标自动化设备的斜向缓冲工位、特种车辆悬架的偏载支撑位、小型精密仪器的角度复位结构中都有明确应用场景。常规直螺旋弹簧在承受偏载力时，容易出现圈间错位摩擦、侧向失稳弯折的问题，长期偏载工况下使用寿命会比额定值降低40%以上，而带角度的螺旋弹簧在设计阶段就将受力偏角纳入螺旋线生成逻辑，能让弹簧在受载时各圈的应力分布更均匀，避免局部应力集中导致的早期断裂失效。从设计逻辑来看，这类弹簧的建模核心是螺旋引导线的构建，需要先确定两端安装面的空间夹角，

　　以此推导螺旋线每一圈推进时的角度偏移量，再结合线径、有效圈数、中径参数生成平滑的螺旋路径，扫掠生成实体后还要校核圈间间隙，避免压缩到极限行程时出现并圈卡滞的问题。实际选型应用时，首先要确认两端安装位的空间夹角，这个角度直接决定弹簧螺旋线的偏置参数，不能直接套用常规弹簧的选型表；其次要核算安装边界的空间尺寸，带角度的弹簧压缩时的形变轨迹不是沿直线轴向，会存在轻微的径向偏移，安装位周边需要预留足够的避让空间，避免弹簧形变过程中与周边结构件发生剐蹭磨损。从功能特性上看，这类弹簧除了具备常规螺旋弹簧的缓冲、储能、复位功能外，还能在压缩过程中提供微小的周向扭转分力，适配需要弹性件同时提供轴向弹力与小角度扭转复位力的工位，

　　比如部分翻盖结构的斜向铰链位、工装夹具的斜向压合结构，用这类弹簧可以省去额外的扭簧配置，简化整体装配结构。建模过程中需要注意螺旋线的连续性，若采用分段曲线拼接的方式生成引导线，拼接点处要做曲率连续处理，否则扫掠生成的弹簧丝在拼接位置会出现应力突变，实际受力时容易在该位置产生疲劳裂纹；两端的支撑圈要根据安装座的结构做并圈磨平处理，保证安装后弹簧的受力方向与设计偏角一致，避免安装偏差导致实际受力角度偏离设计值，影响使用寿命与弹力输出精度。
