可弯曲螺旋挠性管结构三维设计

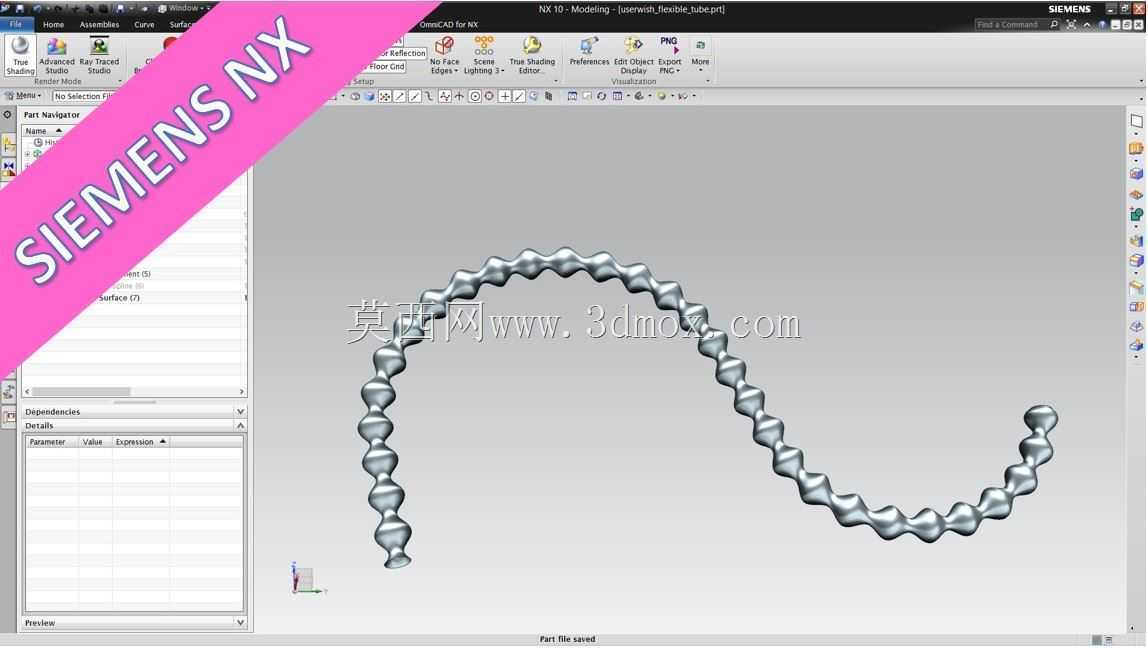

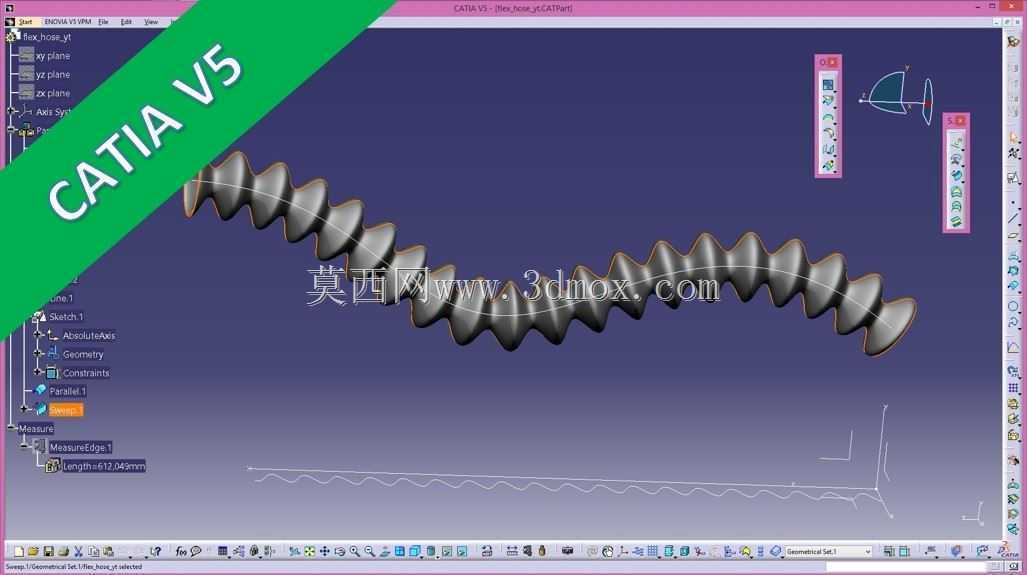

　　这类挠性螺旋构件常应用在需要柔性走线、柔性输送的工业场景中，比如工业机器人末端的线缆防护、自动化设备的活动段气路走线、狭小空间内的颗粒物柔性输送通道，区别于刚性管路，它可以在一定弯曲半径范围内随设备动作自由调整走向，不会出现管路折瘪、内部通道阻断的问题。从结构设计逻辑来看，整个构件采用连续螺旋肋的结构形式，螺旋升角经过反复校核，既保证管壁有足够的支撑强度，在弯曲状态下不会出现肋条互相干涉卡滞，又能让整体保持合适的弯曲柔顺度，不会因为刚度过大导致设备走行动作受阻。建模过程中先绘制构件的中心走向样条曲线，曲线的曲率半径严格控制在构件最小允许弯曲半径以上，避免后续扫描生成实体时出现特征自交，之后绘制螺旋截面的轮廓线，沿中心曲线做扫描成型，

　　过程中需要不断调整截面的法向对齐方式，保证每一段螺旋肋的壁厚均匀，不会出现局部壁厚过薄导致的结构强度不足问题。从安装边界来看，这类构件两端通常会配套快插式接头，建模时预留的端部配合尺寸需要和标准接头的卡接槽尺寸匹配，安装时不需要额外做焊接或者粘接，直接卡入即可完成固定，密封性能也能满足常规低压气路、散料输送的要求。实际应用中，这类挠性构件的弯曲疲劳寿命是核心指标，设计时螺旋肋的圆角过渡做了统一处理，避免应力集中在肋条根部，在反复弯折的工况下不会出现根部开裂的问题。和普通的波纹软管不同，这种连续螺旋结构的内壁顺滑度更好，输送散料时不会出现物料卡在内壁波纹缝隙里的情况，走气时的气流阻力也更小，不会因为内壁凹凸不平产生额外的气流紊流噪音。

　　在设备布局阶段，这类挠性构件可以随设备的运动轨迹灵活调整走向，不需要提前定制固定角度的刚性弯头，能大幅减少设备装配时的管路适配工作量，尤其适合多自由度运动的自动化设备走线场景，在一些需要频繁调整工位的工装设备上，这种挠性管的维护更换也更便捷，不需要拆解周边的其他结构件就可以完成替换。
