多层带屏可移动智能测试夹具台车

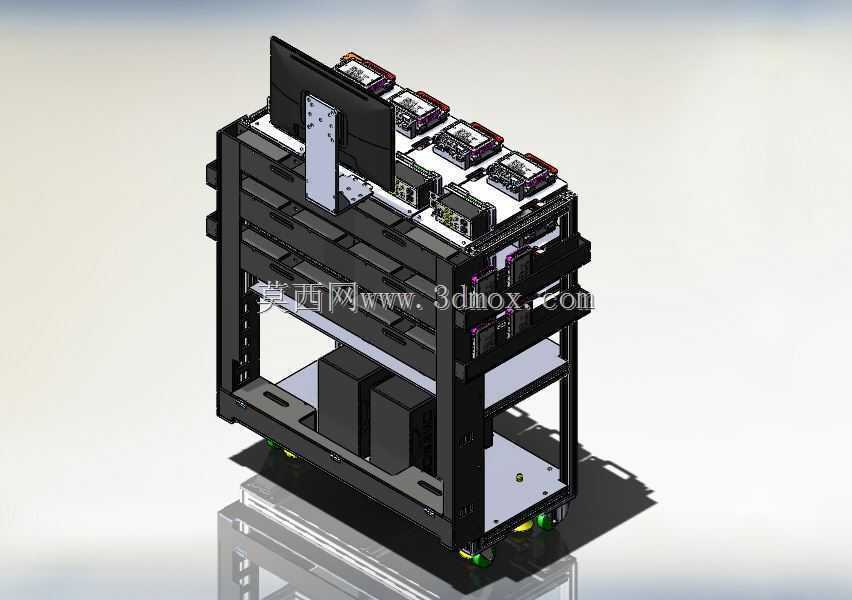

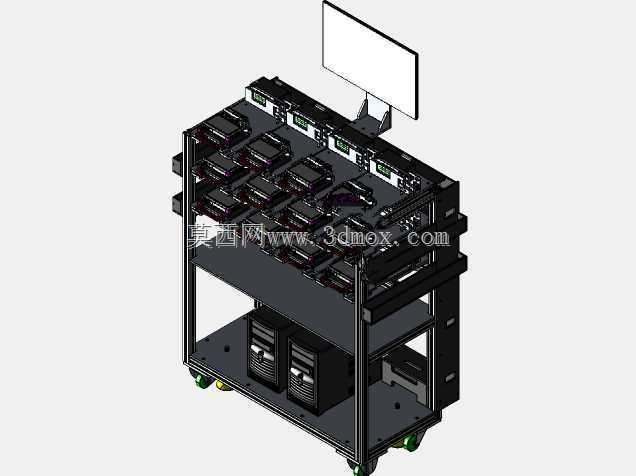

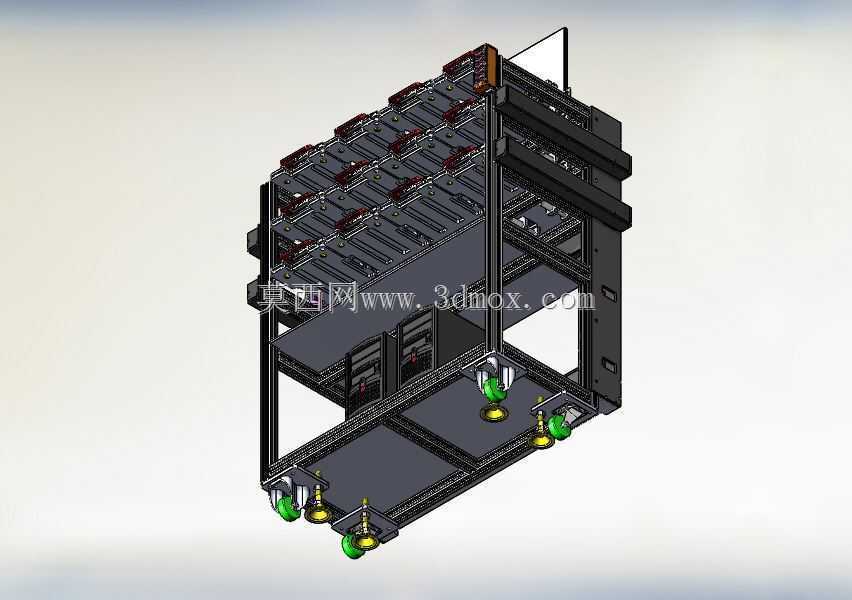

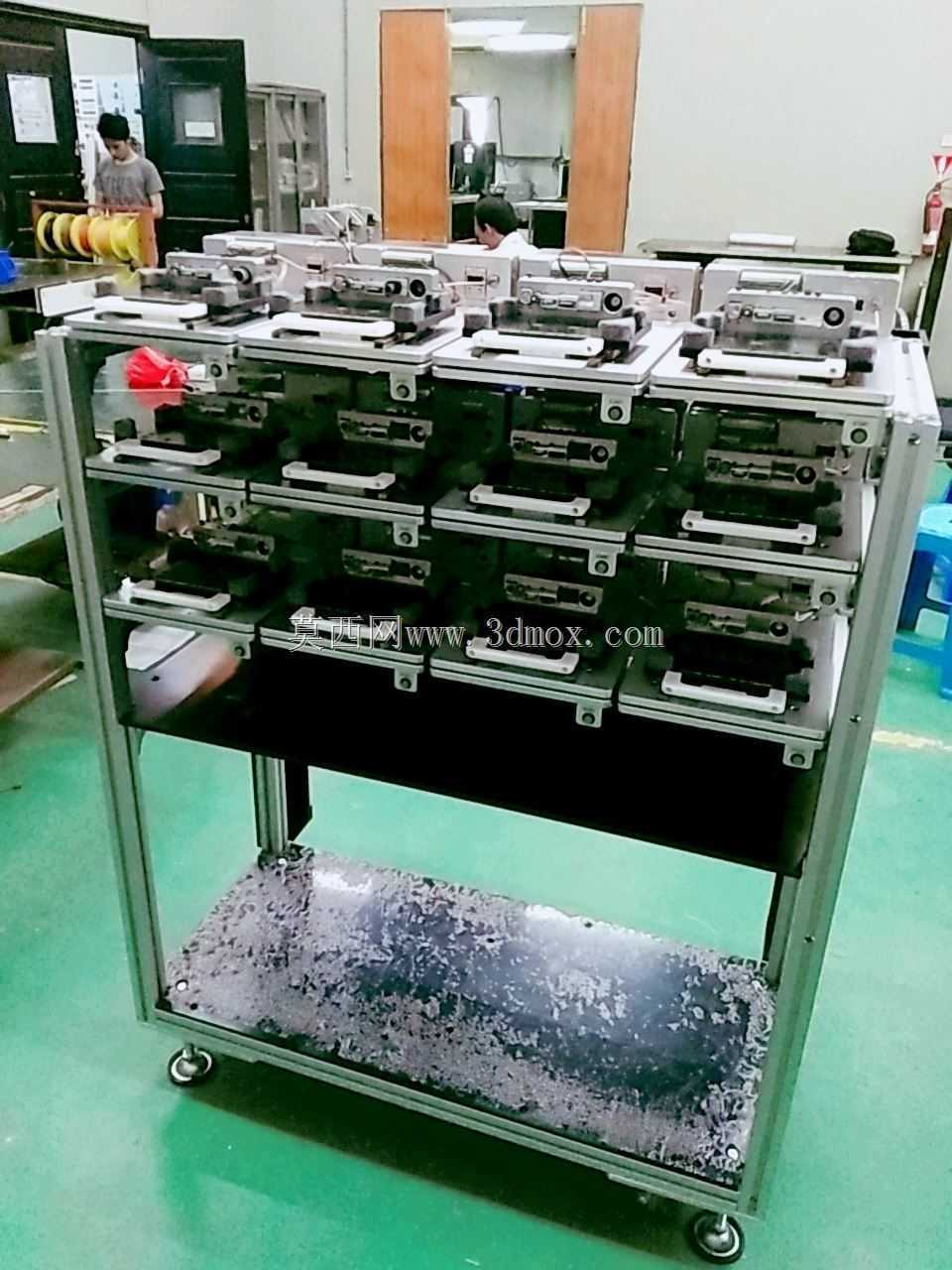

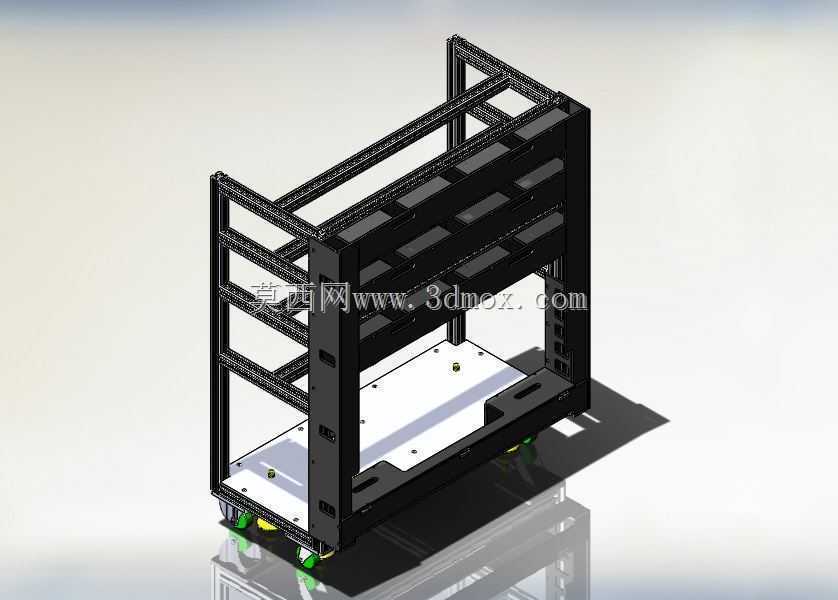

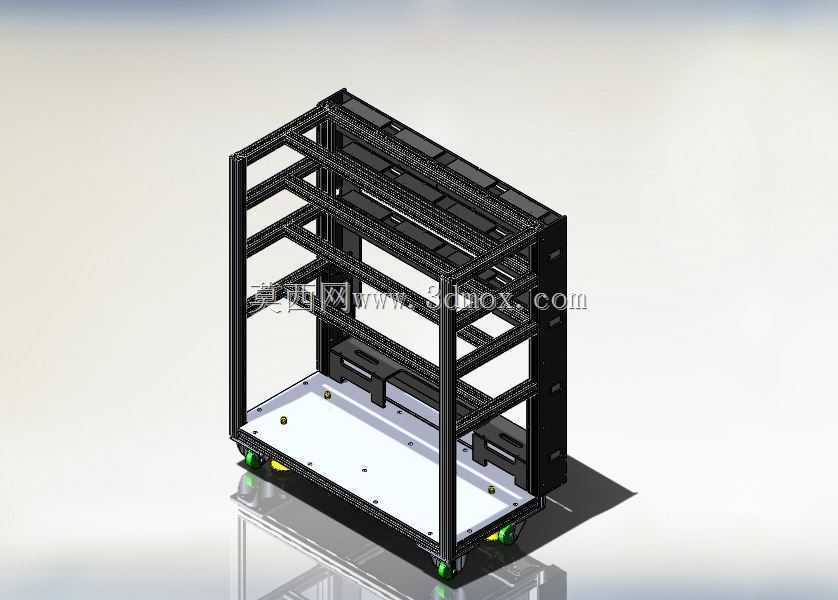

　　这款智能夹具台车是面向电子制造、工控产品测试环节开发的移动式作业载体，在3C电子组装线、工控模块老化测试车间、实验室小批量多品种测试工位中应用广泛，解决了传统固定测试工位切换产品时布线繁琐、设备搬运不便、测试工位占用固定场地的痛点。从结构设计来看，整体采用铝型材搭建主体框架，型材选型兼顾承重与轻量化需求，框架立柱预留全系列T型槽位，所有层板、安装支架均可沿槽位灵活调整高度，适配不同尺寸的测试模块、工控主机的安装需求，无需额外打孔加工，调整工位布局时仅需松开T型螺栓即可完成位置变更，大幅缩短产线换型的调整周期。设备底部配置四个带刹车的工业脚轮，两个定向轮搭配两个万向轮的布局，既保证直行推移时的方向稳定性，也能在狭窄车间通道内灵活转向，

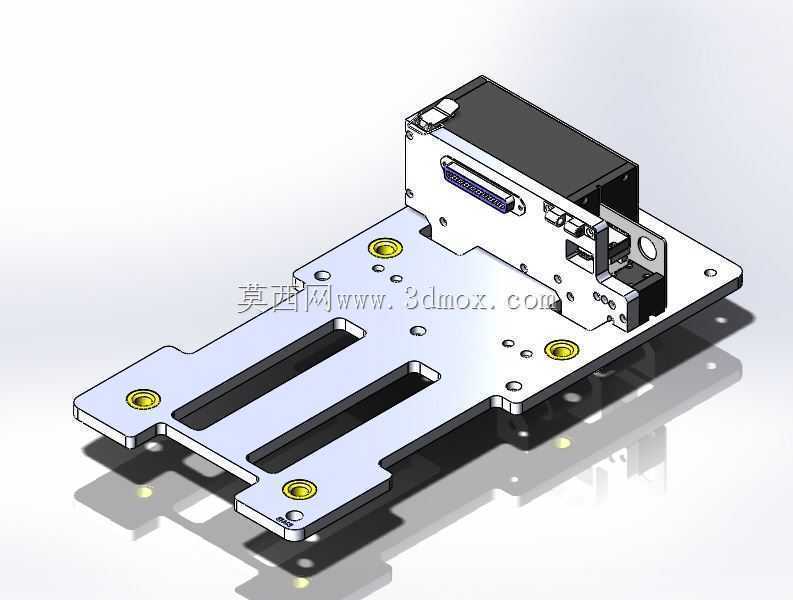

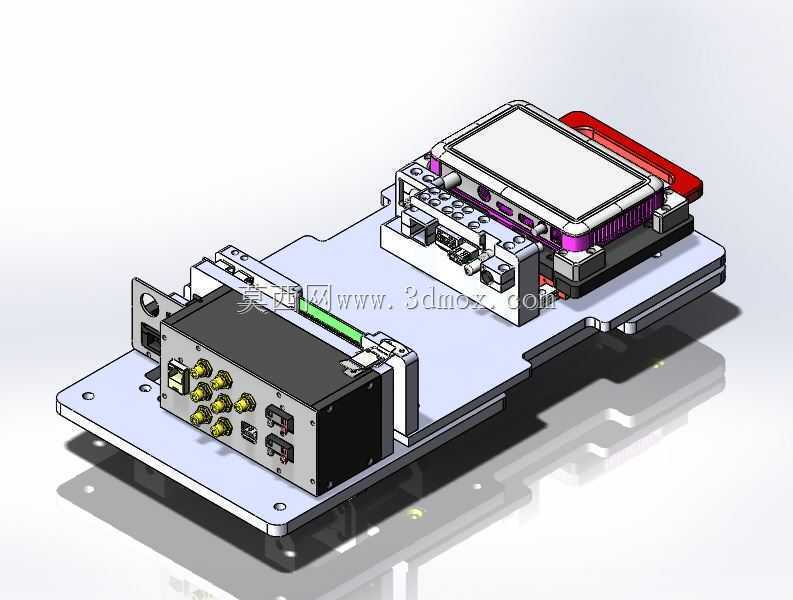

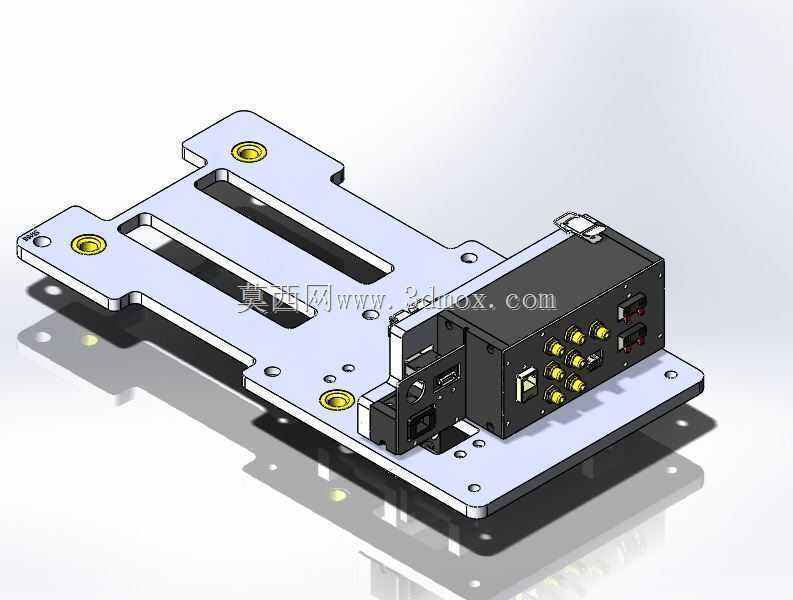

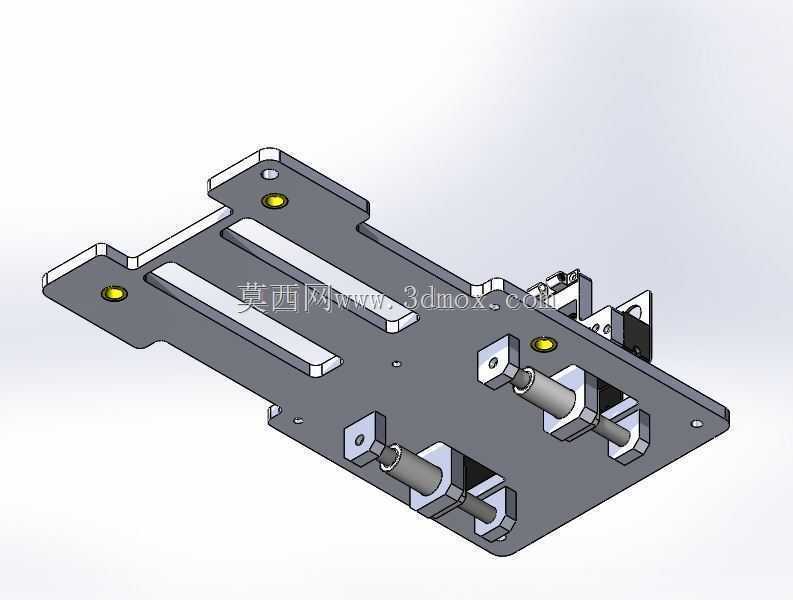

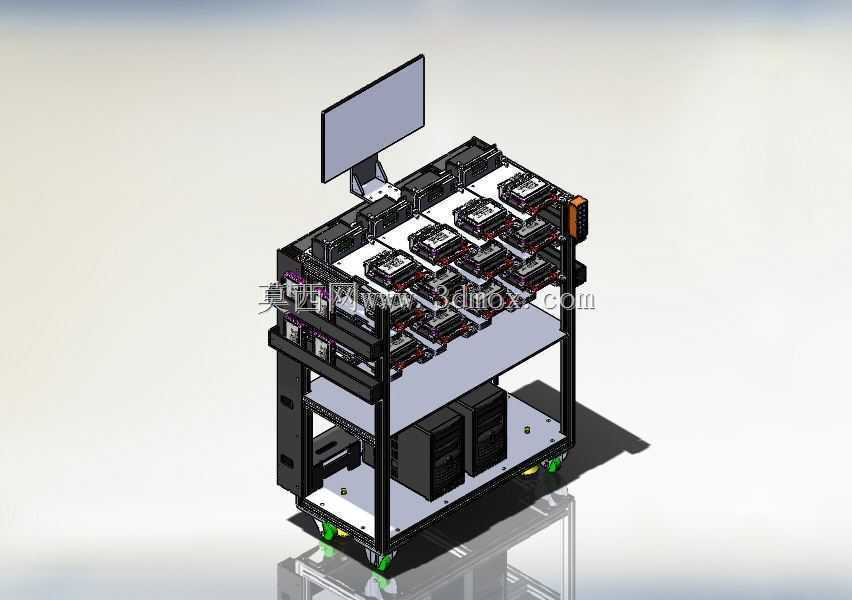

　　脚轮单轮承重满足整车载荷冗余要求，刹车踏板踩下后可将台车牢牢固定在指定工位，避免测试过程中设备移位导致接线松脱、测试数据异常的问题。顶层预留显示器安装位，采用标准VESA安装孔位的支架固定显示屏，支架支持俯仰角度与高度调节，作业人员在站立操作时可将屏幕调整至视线平齐高度，减少长期低头作业的颈部疲劳，屏幕下方的顶层置物区用于排布待测试的功能模块，每个模块通过定制的定位治具固定，治具与层板之间采用快拆结构，更换测试产品类型时可快速替换对应治具，无需重新调整整体框架结构。中间层设置为开放式置物平台，主要放置测试过程中用到的转接板、接线端子、测试辅助工具，平台边缘做挡边处理，避免推移过程中工具、小件物料滑落。底层为封闭式安装区，

　　用于放置工控主机、电源模块、数据采集设备这类重量较大、不需要频繁操作的部件，底层安装位预留散热通风间隙，主机运行时产生的热量可通过间隙自然流通散出，避免密闭空间积热导致设备运行不稳定。框架侧立柱上预留走线槽安装位，所有电源线、信号线均可沿立柱走线槽规整排布，避免线缆外露拉扯导致的接口损坏，同时侧方预留扩展安装位，可根据测试需求加装插座排、信号转接端口、状态指示灯等附属部件，无需破坏原有框架结构。从安装边界来看，设备整体宽度控制在标准车间通道可通行的尺寸范围内，长度适配常规测试工位的摆放需求，整体高度符合站立作业的人机工程学要求，推移时可顺利通过车间防火门、电梯等常规通行区域，不会出现尺寸超宽无法通行的问题。框架的层板承重经过核算，

　　每层均满足对应放置设备的载荷要求，长期放置重载设备不会出现层板弯曲变形的问题，铝型材框架的连接部位采用高强度角件加固，推移过程中不会出现框架松动、异响的情况。在实际使用场景中，这类夹具台车可根据测试需求灵活移动到不同的产线工位，完成对应产品的功能测试、老化测试作业，不需要为每个工位单独配置全套测试设备，大幅降低测试环节的设备投入成本，同时灵活可调的结构可适配多种不同规格的测试产品，在多品种小批量的生产场景下适配性极强。设计过程中充分考虑了现场作业的实际需求，比如在框架边角位置做了圆角防护处理，避免推移过程中边角磕碰人员或周边设备，脚轮的安装高度经过匹配，保证推移时的握持高度符合人体工程学要求，作业人员推移时不需要过度弯腰，减少操作疲劳。
