啮合式圆柱直齿传动齿轮组结构设计

　　这套啮合圆柱直齿轮组，是机械传动系统里最基础也最核心的动力传递构件，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线的动力分流单元里都能见到这类结构的身影，核心作用是在平行轴之间完成恒定转速比的动力传递，把输入端的扭矩按照设定的传动比匹配后输出给执行端，保证传动过程中转速稳定、扭矩传递无打滑，相比带传动、链传动，直齿圆柱齿轮的传动精度更高，瞬时传动比误差极小，适合对传动同步性有要求的工位使用。

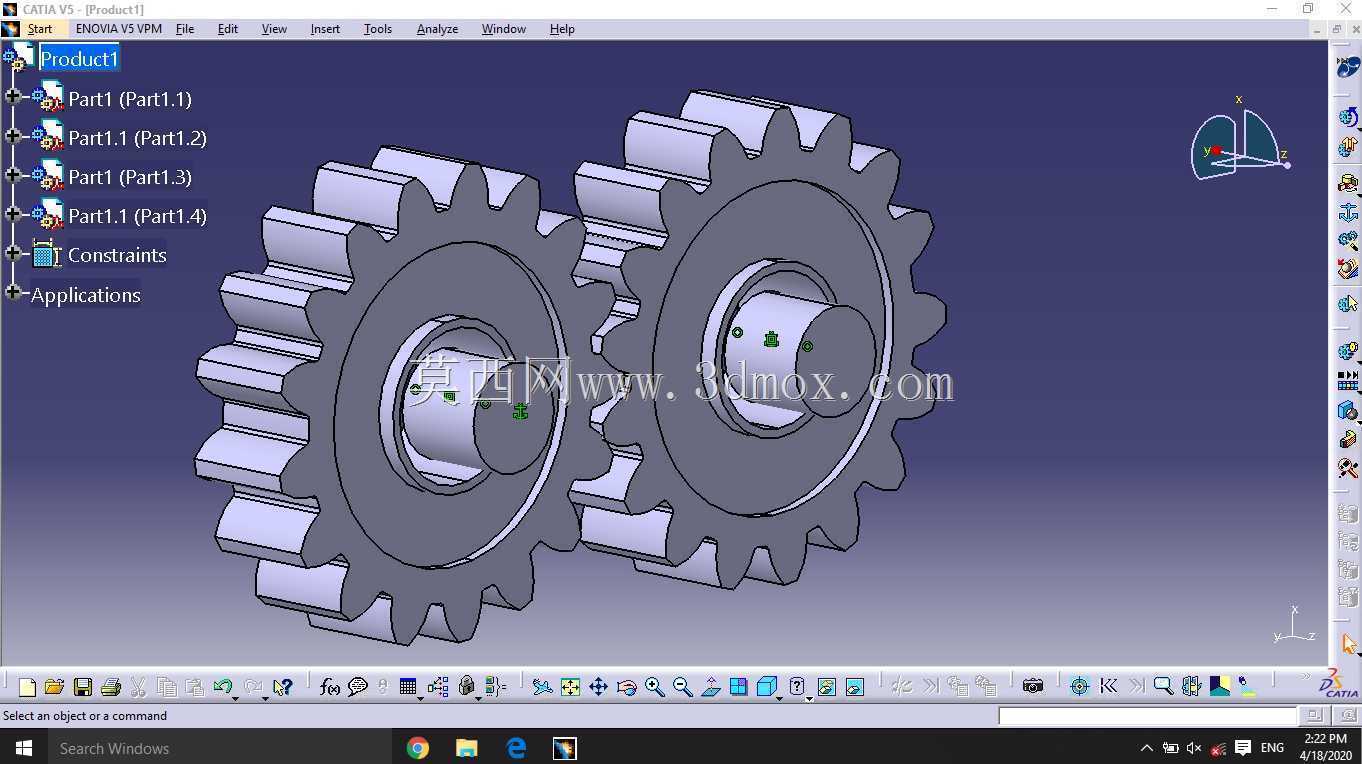

　　从实际使用场景来看，这类齿轮组大多安装在封闭的齿轮箱腔体内部，工作时依靠轮齿的逐齿啮合传递动力，设计阶段首先要确定的就是两轴的中心距边界，这直接决定了齿轮的安装空间是否适配现有设备的腔体尺寸，建模时先敲定两个齿轮的分度圆直径，保证啮合时节圆相切，齿侧预留合理的啮合间隙，避免工作时受热膨胀出现卡齿、顶齿的故障。齿形部分采用标准渐开线齿廓，压力角选用通用的20度参数，这个角度的齿形兼顾了齿根抗弯强度和啮合传动效率，不会出现齿面过度磨损或者传动阻力过大的问题。

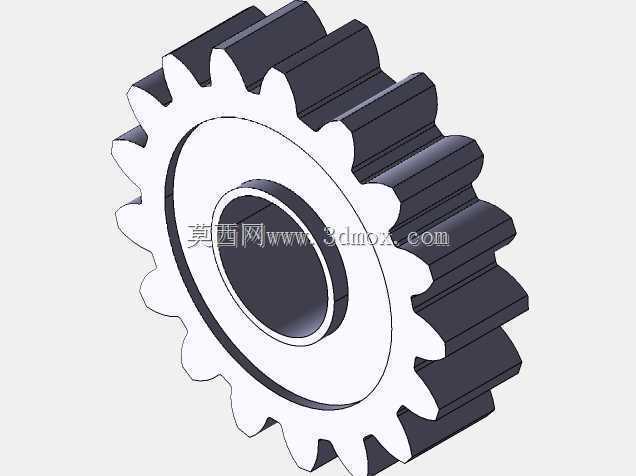

　　结构细节上，每个齿轮的中心都设计了与传动轴配合的安装轴孔，轴孔内预留了键槽位置，用来安装平键实现齿轮与轴的周向固定，避免传动过程中齿轮与轴出现相对转动导致传动失效；齿轮轮毂部分做了加厚处理，提升轴孔配合段的接触长度，保证齿轮安装后不会出现偏摆，轮缘与轮毂之间的辐板部分做了等厚设计，在保证整体结构刚度的前提下尽可能降低零件自重，减少高速转动时的转动惯量，降低传动过程中的动载荷。

　　设计过程中需要重点校核的参数首先是重合度，要保证啮合过程中同时有至少一对以上轮齿参与啮合，避免传动出现冲击和噪音；其次是齿根的弯曲强度，要匹配传递的额定扭矩核算齿根厚度，避免大负载下出现断齿故障；齿面的接触强度也要纳入考量，长期连续运转的工况下，齿面接触应力过大容易出现点蚀、胶合的失效形式，建模时齿面的过渡圆角做了平滑处理，减少应力集中点。

　　从安装边界来看，两个齿轮的轴向定位依靠轴肩和挡圈实现，建模时预留了挡圈的安装槽位置，齿轮端面和箱体内壁之间预留了足够的间隙，避免转动时和箱体发生摩擦，齿轮的齿顶圆尺寸也做了严格控制，保证转动时齿顶不会触碰箱体内壁或者其他相邻构件。实际装配时需要保证两根安装轴的平行度公差在允许范围内，否则会出现轮齿单边接触、局部负载过大的问题，大幅缩短齿轮的使用寿命。

　　这类直齿轮组相比斜齿轮，加工难度更低，装配调整更方便，不需要考虑轴向力的抵消问题，适合中低速、中等负载的传动场景，日常维护时只需要保证箱体内润滑油位达标，定期检查齿面磨损情况即可，不需要复杂的维护操作。建模过程中严格遵循机械设计的标准参数，齿形的渐开线轨迹完全按照展成法原理生成，保证加工出来的零件能够顺利啮合，不会出现卡滞、传动不畅的问题，每个轮齿的齿距误差控制在标准公差范围内，保证传动过程平稳，降低运转时的振动和噪音。
