小型平皮带物料输送工作台结构设计

　　在电子组装、小五金件分拣、食品内包装转运这类对输送节拍要求不极端高、但对设备占地敏感度强的产线场景里，这类窄幅平皮带输送设备的出镜率一直很高。不同于重型矿用、物流分拣用的宽幅大负载输送机，这款设备的设计定位非常明确，就是承接单工位到下一工位之间的短距离物料流转，不需要承担长距离跨车间输送的职能，因此整体结构做了极简化处理，没有多余的冗余设计。

　　从实际落地的使用场景来看，这类设备常被布置在半自动组装工位的出料侧，承接工人装配完成的小型零部件，将其匀速输送到下一检测工位或者包装工位，也可以配套小型振动盘上料机构，将排序完成的小零件平稳输送到加工工位的进料端，避免人工逐件取放的重复动作损耗。因为皮带表面平整光滑，不会刮伤工件表面，对于塑胶外壳、电镀五金件这类对外观瑕疵容忍度低的工件来说，适配性要优于网带、链板类输送结构。

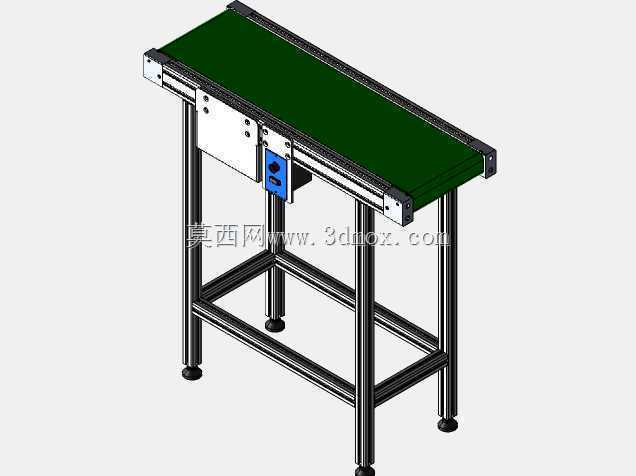

　　设备的机架采用标准工业铝型材搭建，这种选型思路是经过实际验证的：铝型材本身自带T型安装槽，后期如果需要在输送线侧面加装光电传感器、挡停机构、导向条，不需要额外焊接支架，直接用T型螺栓就能快速固定，调整位置的时候也不需要拆改整体机架，对于需要频繁换型的小批量生产场景来说，维护调整的效率远高于方管焊接机架。机架底部设置了方形的连接横梁，既可以提升整体框架的抗扭刚度，避免皮带运行时机架出现晃动，也可以预留位置安装调速器、接线端子这类电气元件，不需要额外做外置的电气安装盒，让设备整体走线更规整。

　　传动端的设计采用了端部驱动的结构，驱动辊筒和张紧辊筒分别布置在皮带的两端，张紧结构集成在辊筒的安装座上，调整皮带张紧度的时候只需要拧动两端的调节螺栓就能同步调整辊筒的平行度，避免皮带跑偏，这种张紧结构的调整行程不大，但对于长度不到一米的短皮带来说完全够用，不会出现张紧行程不足导致皮带打滑的问题。驱动电机直接安装在驱动端的机架侧面，没有采用复杂的链传动或者带传动减速结构，而是直接配套减速电机输出，减少了中间传动环节的能量损耗，也降低了后期的维护点，不需要定期给链条润滑、调整传动带张紧。

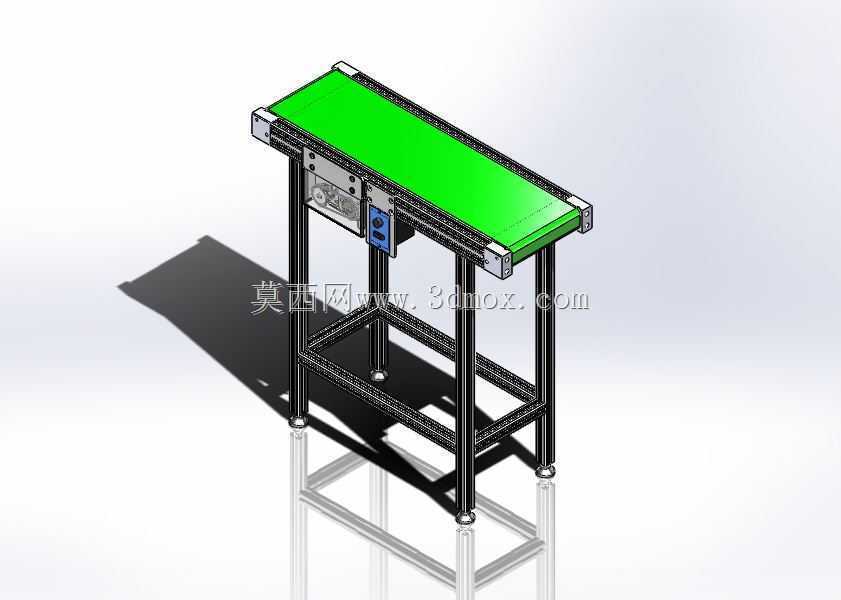

　　设备的外形尺寸控制在750x210x750mm，这个尺寸边界是经过场景适配的：750mm的长度刚好覆盖两个相邻工位之间的常规间距，不需要额外拼接延长段；210mm的皮带宽度刚好适配尺寸在150mm以内的小型工件，不会因为皮带过宽造成空间浪费，也不会因为过窄导致工件在输送过程中卡滞；750mm的整机高度刚好匹配常规站立作业工作台的750-800mm标准高度，和旁边的作业台对接的时候不会出现高度差导致工件滑落，也不需要额外做高度调整的脚杯支架——当然如果有特殊高度需求，也可以通过更换不同长度的铝型材支腿，或者在支腿底部加装可调脚杯来实现高度微调，适配不同身高的操作人员或者不同高度的对接设备。

　　皮带选用绿色PVC平皮带，这种材质的摩擦系数适中，工件放在上面不会因为输送启停出现滑动，同时表面耐油污、易擦拭，日常生产中如果沾到少量油污、碎屑，只需要用干布擦拭就能清理干净，不需要拆卸皮带做特殊清洁。皮带下方设置了光滑的承托板，避免皮带在承载工件的时候出现下凹，保证输送面全程水平，不会因为皮带下垂导致工件在输送过程中出现偏移、堆积。

　　从设计落地的角度来说，这款设备的所有零部件都采用标准件选型，除了铝型材需要定尺切割之外，辊筒、螺栓、电机、皮带都可以直接从标准件供应商处采购，加工件占比极低，生产组装周期非常短，也方便后期运维的时候快速更换易损件。整体结构没有复杂的曲面或者特殊加工工艺，普通的机加工车间就能完成全部制作，不需要特殊的加工设备，综合制造成本很低，非常适合小型加工厂做产线自动化改造的时候选用。

　　在安装边界上，这款设备不需要做特殊的地面固定，因为整体自重不大，支腿底部加装防滑橡胶垫之后，直接放在平整的车间地面上就能稳定运行，不会因为皮带运行的震动出现移位。设备运行时的噪音很低，因为没有复杂的传动结构，正常运行时的噪音低于60分贝，不会对车间的作业环境造成噪音污染，即使是布置在需要安静环境的精密组装车间也完全符合要求。设备的运行速度可以通过侧面的调速器自由调整，调速范围覆盖常用的每分钟5米到20米区间，可以根据前后工位的生产节拍灵活调整输送速度，不需要更换传动部件，适配不同的生产节奏需求。
