六英寸消防雨淋报警阀组结构设计

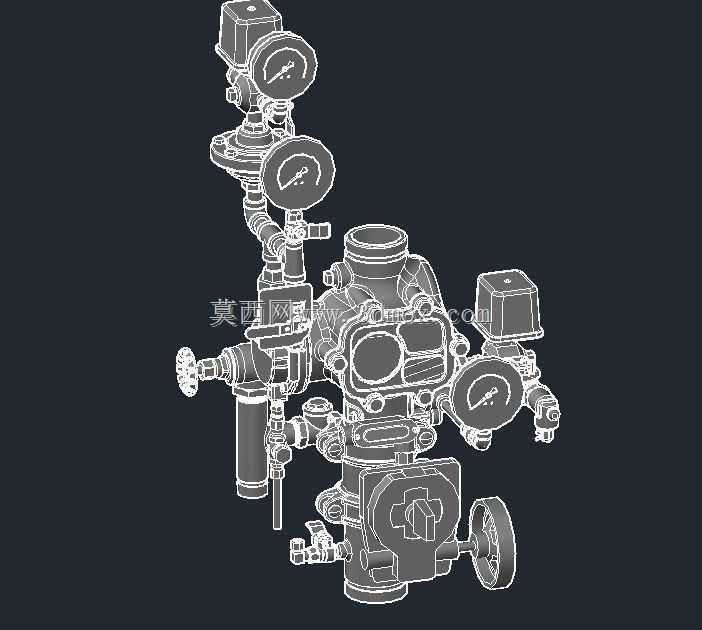

　　在自动喷水灭火系统的工程应用场景里，开式系统的核心控制部件就是雨淋阀，这类阀组主要应对火势蔓延速度快、危险等级高的防护区域，比如工业厂房的易燃物料存储区、大型剧场的舞台区域、高架仓库的货架库区，一旦触发火灾探测信号，阀组需要在极短时间内完成开启，让对应防护区的所有开式喷头同时喷水，实现大面积覆盖灭火，相比闭式喷头的逐颗爆破响应，雨淋系统的控火速度更适配高风险场所的防护需求。这款六英寸规格的雨淋阀组，公称通径对应DN150，适配的供水干管通径一致，在管路布局时需要预留足够的安装操作空间，阀组主体的垂直安装高度需要满足底部排水管路的排布要求，侧面延伸的控制管路、压力表安装接口要预留出后期仪表校准、管路维护的操作间隙，周边不能有遮挡阀组手动操作手柄、手轮的结构件，日常巡检时需要能直接观察到各个压力表的读数、阀瓣的启闭状态指示。从结构设计逻辑来看，这款阀组采用了隔膜式或者活塞式的密封启闭结构，阀腔分为压力不同的几个腔室，正常待命状态下，控制腔保持稳定的压力水封，顶住阀瓣让供水侧的压力水无法进入系统侧管路，当火灾探测回路触发，电磁阀或者手动泄压阀打开，控制腔的压力快速泄放，供水侧的水压直接推动阀瓣完全开启，大流量的压力水瞬间充满整个系统侧管路，从所有开式喷头喷出，同时触发管路上的压力开关，给消防控制室传递阀组开启的信号，联动启动消防水泵保证供水压力稳定。阀组上集成的多个压力表，分别对应供水侧压力、控制腔压力、系统侧压力，

　　日常巡检时可以通过三个表的读数差判断阀组是否存在内漏、控制管路堵塞的问题，比如控制腔压力持续低于正常值，就要排查是否有密封件渗漏、泄压阀误动作的故障。侧面排布的控制管路包含了过滤器、节流孔板、单向阀这些组件，过滤器用来过滤供水中的杂质，避免杂质卡涩电磁阀或者堵塞节流孔，节流孔板用来控制控制腔的补水速度，保证阀组在待命状态下能快速建立稳定的密封压力，单向阀则是防止控制腔的水反向倒流，避免压力波动导致阀组误开启。手动操作的手轮和应急开启手柄，是在自动控制系统失效的情况下，现场人员可以手动完成阀组的开启操作，手轮的操作力矩经过匹配设计，不需要借助额外的加力杆就能完成启闭动作，手柄的位置设置在人员站立操作的舒适高度，

　　紧急情况下不需要俯身或者攀爬就能操作。阀组上的信号反馈装置，除了压力开关之外，还有阀瓣位置的微动开关，能直接把阀瓣的实际启闭状态传递到消防控制室，避免因为压力波动导致的信号误报。在安装边界的设计上，阀组的进水口和出水口都采用标准法兰连接，法兰的密封面尺寸、螺栓孔间距完全匹配对应压力等级的管路法兰标准，现场安装时不需要额外加工转接件，阀组底部的排水口通径足够大，在系统复位、日常试水的时候能快速排空系统侧的存水，排水管路需要接至就近的排水设施，不能出现排水反溢浸泡阀组基础的情况。整个阀组的结构集成度很高，把控制管路、监测仪表、操作部件都整合在主体周边，相比分散组装的阀组，减少了现场管路拼接的工作量，也降低了外接管路渗漏的概率，

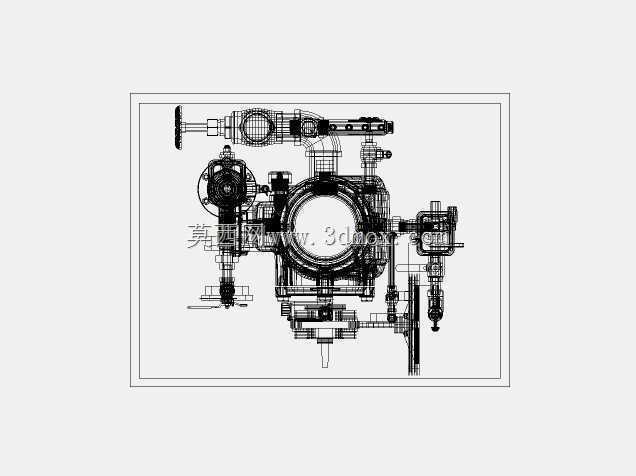

　　建模的时候对各个部件的装配间隙做了精准还原，比如阀瓣的行程距离、隔膜的压缩量、各个管接头的螺纹旋合长度都符合实际装配要求，转动部件比如手轮、手柄的运动路径没有和周边部件出现干涉，压力表的表盘朝向都设置在便于观察的角度，控制管路的排布走向流畅，没有出现直角死弯，避免管路内的杂质沉积堵塞。在实际工程选型中，六英寸的雨淋阀通常对应保护面积较大的防护区，供水流量需要匹配阀组的通径能力，阀组的水头损失参数经过优化，在大流量供水的时候不会产生过大的压力损失，保证最远端喷头的工作压力满足设计要求。阀组的密封件采用耐水、耐老化的橡胶材质，长期处于压力水浸泡的环境下不会出现溶胀、开裂的问题，金属部件都做了防腐处理，适配潮湿的消防泵房安装环境，即使长期不动作，也不会出现阀瓣锈死、卡涩的情况，保证紧急情况下能可靠开启。
