商用空间风机盘管送风管路系统设计

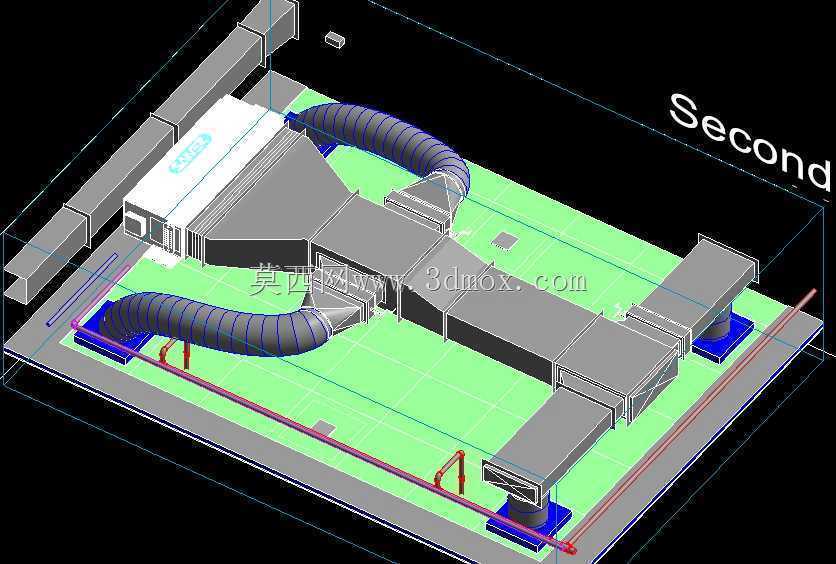

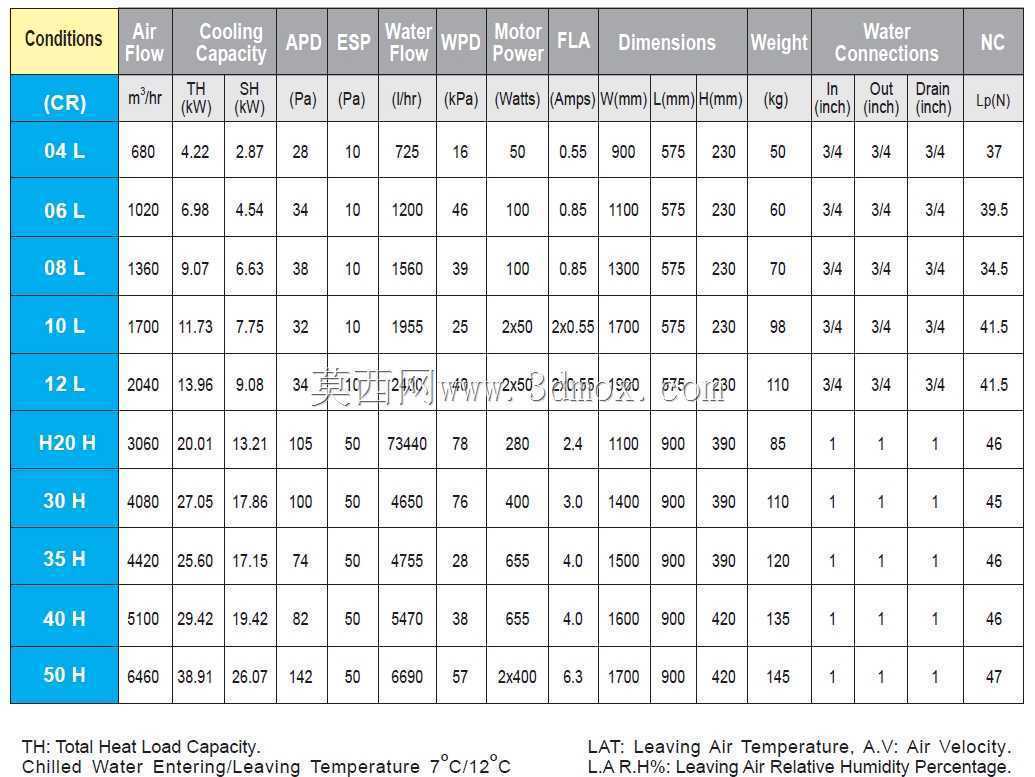

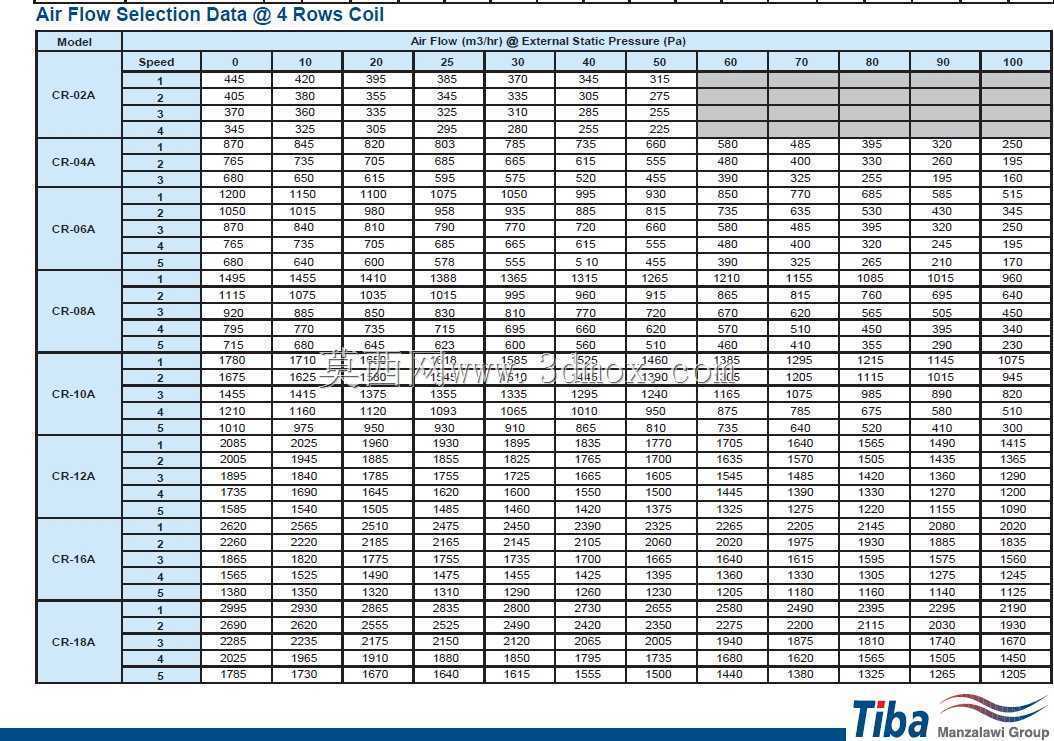

　　这套三维设计内容针对商用建筑内的风机盘管配套送风系统展开，日常应用在写字楼标准层、中小型商业门店、产业园区配套办公区这类层高有限、吊顶空间局促的场景，核心作用是把风机盘管产生的冷/热空气，通过预设的管路路径均匀输送到室内各个送风点位，避免单风口直吹造成的局部温差过大、气流分布不均问题。从实际工程落地的角度看，这类末端送风系统的设计难点从来不是把管路拼接成型，而是要在有限的吊顶夹层里，同时避让消防喷淋管线、强弱电桥架、给排水支管，还要保证送风阻力在设备额定余压的覆盖范围内，不然很容易出现远端风口风量不足、室内温控达不到设计要求的问题。设计过程中首先锚定风机盘管的设备本体安装位，设备接口处采用软接段与硬质风管连接，

　　软接段的长度控制在合理区间，既可以隔断设备运行产生的振动传递到风管产生异响，也能抵消安装过程中产生的少量对位误差，避免硬接状态下设备运行震动拉扯风管接口造成漏风。主风管沿着吊顶内的结构梁间隙排布，顺着室内空间的进深方向延伸，根据覆盖区域的送风需求，在主风管上依次分出支管路，每个支管的末端对接方形散流器或者双层百叶风口，风口的安装位置避开人员长期停留的工位正上方，减少送风直吹带来的不适感。管路的转弯位置全部采用圆弧过渡结构，而非直角拼接，这种处理方式能大幅降低气流在转弯处的局部阻力，减少风噪的同时提升送风效率，支管与主风管的连接处采用顺气流方向的斜接结构，避免气流对冲造成的风量损耗。从安装边界来看，

　　整套系统的底部标高需要与吊顶完成面预留足够的安装操作空间，风管顶部与结构楼板之间留出保温层施工的间隙，所有风管外壁都预留了保温层的安装厚度，避免夏季送冷风时风管外壁产生凝露滴水，损坏吊顶装饰面。管路的固定支架设置在风管的承重节点位置，避开风管拼接缝，支架与风管之间加装减震垫，减少运行过程中的震动传递。靠近设备端的两段柔性风管采用大曲率弯曲走向，没有出现死折、压扁的情况，保证气流在软接段的流通截面不会出现大幅缩减，匹配风机盘管的额定出风风量。在管路的整体布局上，特意将主风管设置在走廊等公共区域的吊顶上方，支管再延伸进入两侧的功能房间，这样的排布方式可以减少后期管路维护时对办公区域的干扰，同时主风管集中布置也能减少保温材料的用量，

　　降低施工阶段的物料损耗。设计时还考虑了不同区域的风量分配，靠近设备端的支管风口设置了可调节的风阀，调试阶段可以根据每个区域的实际面积、人员密度调整送风量，避免近端风口风量过大、远端风口无风的情况。整个系统的所有部件对位精度都控制在施工允许的公差范围内，现场安装时不需要对风管进行二次切割改位，能有效缩短施工周期，减少现场加工带来的材料浪费。从气流组织的角度看，送风口的布置采用上送上回的气流组织形式，送风从侧面或者顶面送出后，沿着室内空间形成完整的气流循环，最终回到风机盘管的回风口，保证室内温度场均匀，不会出现局部区域冷热不均的问题。风管的截面尺寸根据每个管段的设计风量计算确定，管内风速控制在民用建筑暖通设计的合理区间内，既不会因为风速过高产生明显风噪影响室内声环境，也不会因为风管截面过大占用过多吊顶空间，挤压其他专业管线的排布位置。
