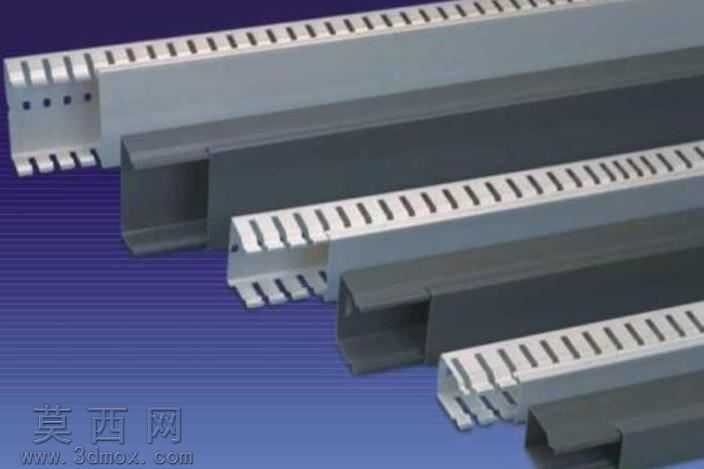

工业布线用PVC行线槽三维结构模型

本模型为工业电气布线场景常用的行线槽构件，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循工业行线槽的实际生产尺寸规范，对槽体主体、侧边齿状出线结构、端部卡接结构进行了1:1比例还原。建模阶段首先绘制槽体的基础截面轮廓，通过拉伸命令生成等截面的槽身主体，随后对侧边的均匀出线齿槽进行阵列特征创建，保证每一个齿槽的间距、开槽深度、齿片厚度完全一致，还原实物的均匀出线特性；针对槽体端部的拼接卡爪结构，采用草图绘制加切除拉伸的方式完成细节构建，还原实物拼接安装时的卡接定位结构。材质渲染阶段，针对工业常用的PVC硬质塑料材质进行参数调试，分别还原了灰色、浅灰、黑色三种常规配色的行线槽材质质感，调整材质的漫反射、粗糙度参数，还原PVC塑料哑光、微磨砂的表面质感，同时对齿槽的边缘做了微小的倒角处理，避免模型边缘出现锐利的直角失真，还原实际注塑生产后的产品边缘特征。结构设计上完整还原了行线槽的U型槽身结构，槽底为平整安装面，预留了标准安装孔位的特征示意，两侧的齿状结构为可掰断设计，模型中对齿片与槽身的连接薄弱处做了结构示意，还原实际使用时可根据出线需求掰断对应齿片、灵活调整出线位置的功能特性；不同规格的线槽模型在槽宽、槽高、齿距参数上做了区分，覆盖了工业布线常用的几种常规规格，可直接用于电气柜布线布局的三维装配演示、布线方案模拟场景。建模过程中对模型的几何特征做了优化处理，删除了冗余的重合面、碎线特征，保证模型曲面顺滑无破面，可直接导入各类三维装配场景使用，也可用于注塑模具设计的参考原型、电气布线教学的演示模型。
