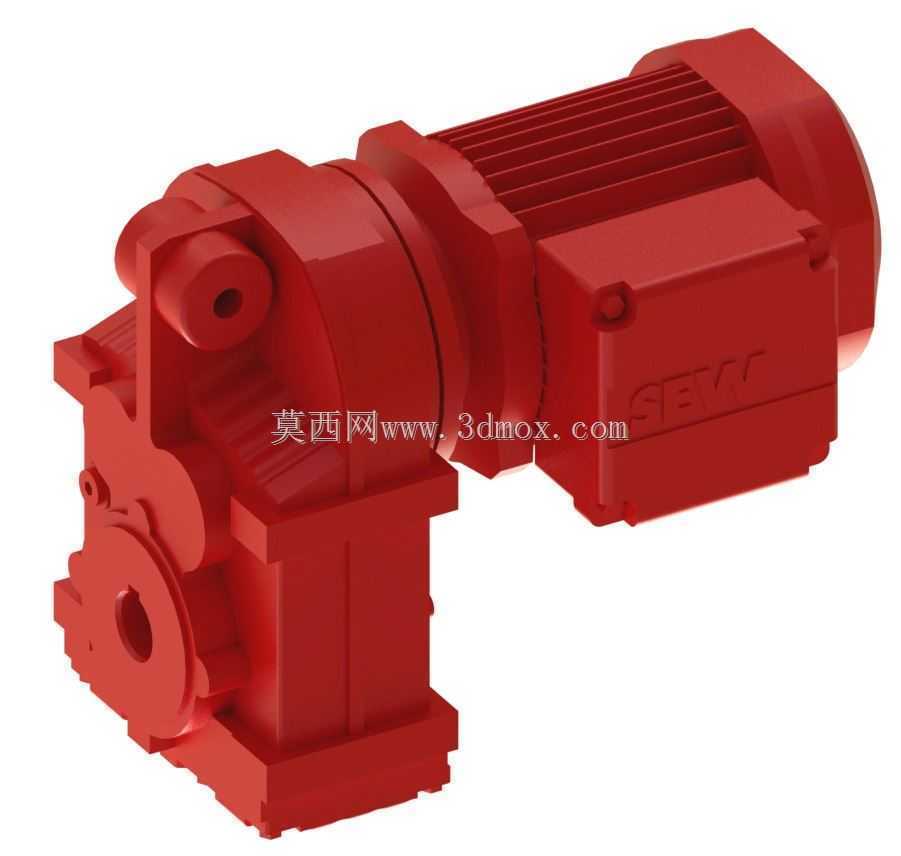

SEW FA27平行轴斜齿轮减速电机结构

　　在轻工输送、食品包装、小型自动化生产线的驱动单元选型中，小规格平行轴斜齿轮减速电机一直是占用安装空间、输出扭矩匹配度平衡度较好的选择，这款FA27系列减速电机的输出轴直径为25mm，对应的安装接口可以适配多数中小型从动辊筒、链轮驱动轴的配合公差要求，不需要额外做轴套转接就能完成装配。从结构设计逻辑来看，这款产品采用电机与减速箱直连的平行轴布置，区别于同轴行星减速的长轴向尺寸，平行轴结构把输出轴的位置偏移到电机轴线的侧下方，在设备侧装、底装的场景里，能有效压缩驱动单元的整体轴向长度，避免和设备旁的走线槽、防护栏产生安装干涉。实际应用里，这类减速电机常被用在网带输送机的驱动端、小型自动化立体仓库的出入库输送段、包装机械的送膜机构上，

　　输出转速覆盖常用的每分钟几转到几十转区间，斜齿轮的啮合重合度比直齿轮更高，运行过程中的传动噪音更低，长时间连续运行的齿面磨损也更均匀，适合固定工位的连续传动场景。建模过程中需要重点关注几个安装边界尺寸：首先是输出轴的轴伸长度、键槽尺寸要和配套的传动件匹配，25mm直径的输出轴对应的平键规格为8mm宽，轴端的螺纹孔用于锁紧传动轮，避免运行过程中传动件轴向窜动；其次是减速箱的底脚安装孔位间距、输出法兰的止口尺寸，这两个尺寸直接决定了电机能不能直接固定在设备的安装基板上，不需要额外加工转接板；还有电机尾部的风罩尺寸、接线盒的旋转方向，在紧凑安装空间里，接线盒的出线方向要预留足够的线缆弯曲半径，避免线缆过度弯折导致绝缘层破损。

　　从功能特性上看，这款减速电机的齿轮箱采用一体化铸铝壳体，壳体表面的散热筋既提升了壳体的结构刚性，也增大了散热面积，长时间带载运行时，齿轮油的热量可以通过壳体快速散出，不需要额外加装冷却装置。齿轮组的润滑采用脂润滑或者油浸润滑，小规格型号在出厂时已经预注了长效润滑脂，日常维护不需要频繁更换润滑剂，降低了产线的运维成本。设计建模时，齿轮的参数匹配是核心要点：高速级小齿轮和电机轴一体化加工，减少了传动环节的连接间隙，低速级大齿轮和输出轴通过平键传递扭矩，齿轮的螺旋角经过匹配设计，抵消部分轴向力，降低轴承的轴向负载，延长轴承的使用寿命。安装场景中还要注意，这类平行轴减速电机可以支持多方位安装，底脚安装、法兰安装、扭力臂安装都能适配，

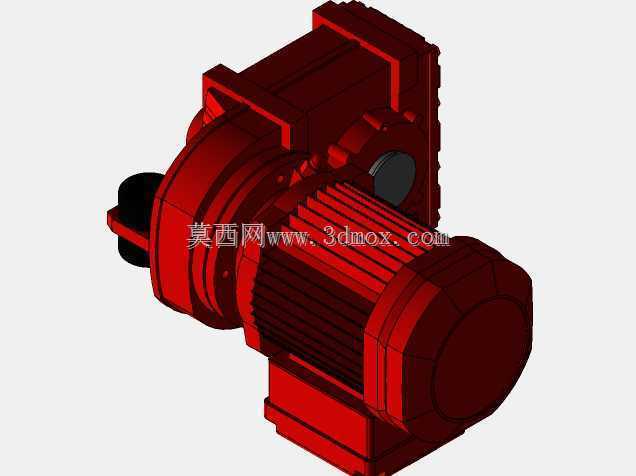

　　不同安装方式对应的齿轮箱注油孔、透气阀位置会有区别，建模时要把这些接口的位置预留准确，方便后续做整机装配时的干涉检查。很多刚接触传动选型的工程师容易忽略输出轴的径向负载能力，25mm轴径的FA27减速电机，在输出转速为每分钟100转左右时，允许的径向悬挂负载可以满足多数链轮、同步轮的传动要求，如果是用在皮带驱动的场景，还要核算皮带张紧力带来的径向载荷，避免超出轴承的负载上限导致早期损坏。从外形结构来看，电机部分的散热筋沿轴向布置，和减速箱的连接法兰采用止口定位，装配时的同轴度更容易保证，接线盒可以根据安装需求旋转90度、180度调整出线方向，适配不同的走线方向要求。在做三维装配仿真的时候，要把电机的旋转方向、输出轴的转向对应准确，斜齿轮的啮合侧隙也要在模型里预留合理的公差，避免做运动仿真时出现齿面干涉的报错。这类小规格减速电机在自动化设备里的用量很大，准确的三维模型可以帮助工程师在设计阶段就完成安装空间的校验，避免后期加工安装时出现尺寸不匹配的问题，减少现场改孔、转接的额外工作量。
