斜坡行走木质小狗趣味机械结构设计

　　这款斜坡行走木质小狗结构，核心依托重力势能实现无动力自主行走，无需额外加装电机、电池等动力组件，仅依靠自身重力分力配合内部连杆传动即可完成沿斜坡向下的行走动作，在科普教具、创意桌面摆件、儿童益智玩具领域均有明确应用场景。从实际功能层面看，该结构的核心作用是将沿斜坡下滑的直线趋势，通过内部铰接的连杆组转化为四肢交替摆动的行走动作，模拟真实犬类行走的肢体姿态，行走过程中整体重心始终保持在支撑面范围内，不会出现侧翻、卡滞问题，可适配倾角在10度到25度之间的平整斜坡面，坡面材质只要具备基础摩擦力即可正常运行，无需额外做防滑处理。设计思路上，整体采用分层木质板材拼接结构，所有铰接位置均采用销轴转动连接，没有复杂的齿轮传动副，加工门槛极低，

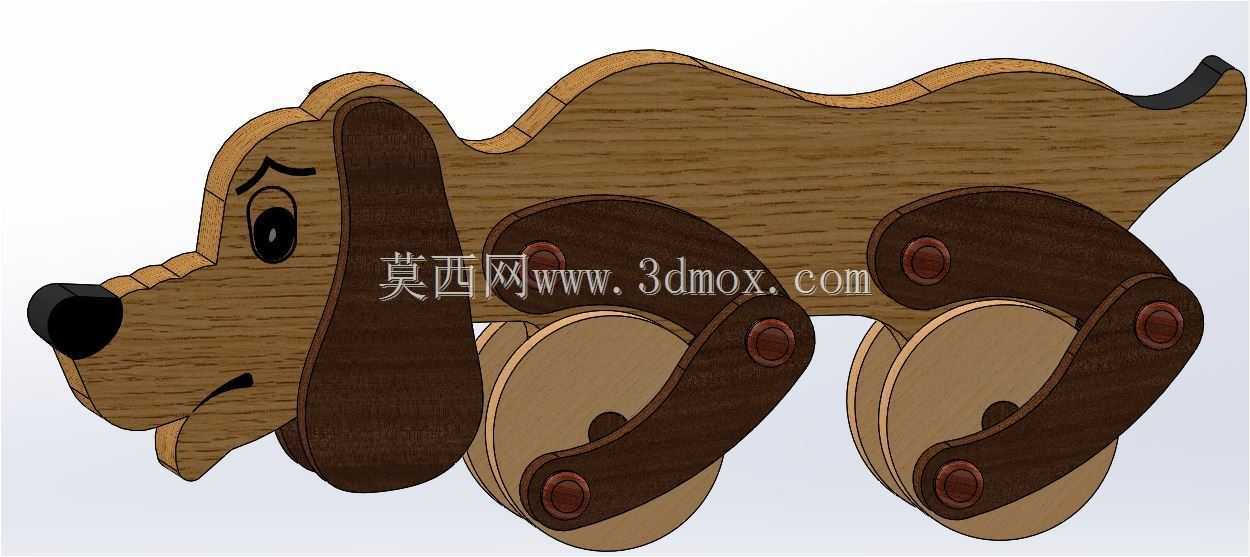

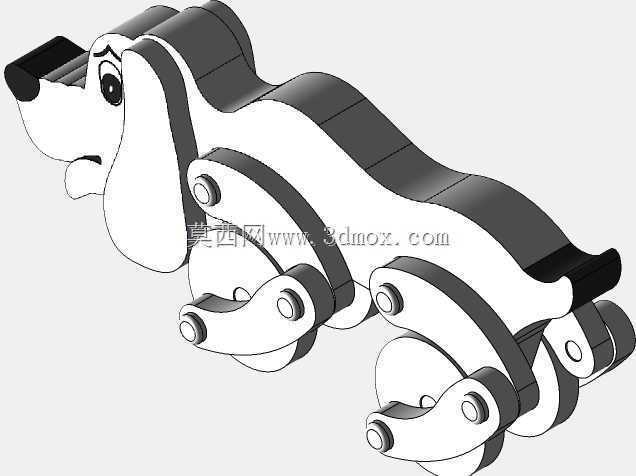

　　普通激光切割设备即可完成所有板材零件的下料，装配过程无需专用工装，仅需按照铰接点位依次组装销轴即可完成整体装配。从外形尺寸与安装边界来看，整体结构长度控制在180mm左右，高度约90mm，宽度约60mm，四肢摆动的最大行程为25mm，行走过程中肢体不会超出整体外轮廓边界，放置在斜坡起始位置时，仅需保证起始位置前方斜坡长度不小于500mm，即可完成完整的连续行走动作，不需要额外预留侧面避让空间。结构细节上，小狗的躯干部分为整体式板材构件，作为所有连杆的安装基准，前后肢分别通过铰接点与躯干连接，相邻肢体之间通过传动连杆实现动作联动，当结构放置在斜坡上时，重力作用下躯干产生沿斜面向下的滑动趋势，带动铰接的肢体产生转动，

　　配合肢体端部的圆弧接触面，交替与坡面接触实现向前行进，整个传动过程没有滑动摩擦损耗，仅存在铰接位置的转动摩擦，长期使用仅需在销轴位置添加少量润滑脂即可维持顺畅运行。在科普场景应用中，该结构可直观展示重力势能转化、连杆机构运动原理、重心动态调整等机械基础知识点，相比纯理论演示更具直观性；作为桌面摆件使用时，整体木质外观质感温润，行走动作流畅自然，没有电动玩具的噪音问题；作为儿童益智玩具组件，其装配过程可帮助使用者理解连杆传动的基本逻辑，零件边缘做圆角处理后不存在尖锐划伤风险。结构设计过程中，需要重点校核各铰接点的位置公差，若铰接孔位偏差超过0.2mm，会导致肢体摆动卡滞，无法实现连续行走；同时需要控制整体重心位置，

　　重心过于靠前会导致结构前倾翻倒，重心过于靠后则会出现下滑过程中向后仰的问题，设计时将重心布置在前后肢支撑区间的中心偏前位置，可保证行走过程中始终有至少两个肢体与坡面接触，维持行走稳定性。肢体端部的圆弧轮廓是保证行走顺畅的关键设计，圆弧半径根据肢体摆动行程匹配，避免肢体摆动过程中出现棱角卡滞坡面的问题，同时圆弧面的接触形式可降低坡面不平整带来的行走干扰，即使坡面存在轻微的高度差，也可通过圆弧接触的自适应调整维持行走动作。
