趣味重力小车循环下滑轨道结构设计

　　这套重力驱动小车循环下滑轨道结构，核心应用场景集中在机械原理科普展示、趣味物理教具开发以及创意互动装置搭建领域，不少科技馆的力学展区、中小学科创实验室都会用到这类结构来直观演示重力势能与动能的转化过程，也有部分文创装置会基于该原理做动态展示摆件，通过可视化的运动过程降低力学原理的理解门槛。从实际用途来看，这套结构不需要额外配置动力源，完全依靠小车自身重力沿预设轨道完成下滑动作，再通过轨道末端的衔接结构将小车送回起始高位，形成无需外力干预的循环运动过程，既可以作为独立的演示装置使用，也能嵌入到更大的科普展示系统中作为动态演示单元，甚至可以经过尺寸缩放后做成桌面创意摆件，适配不同场景的展示需求。

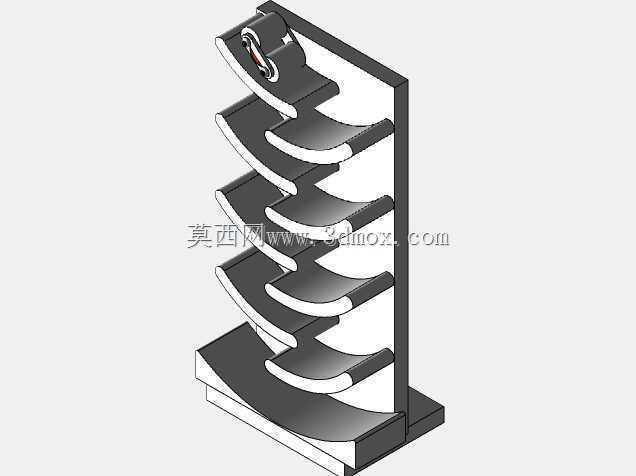

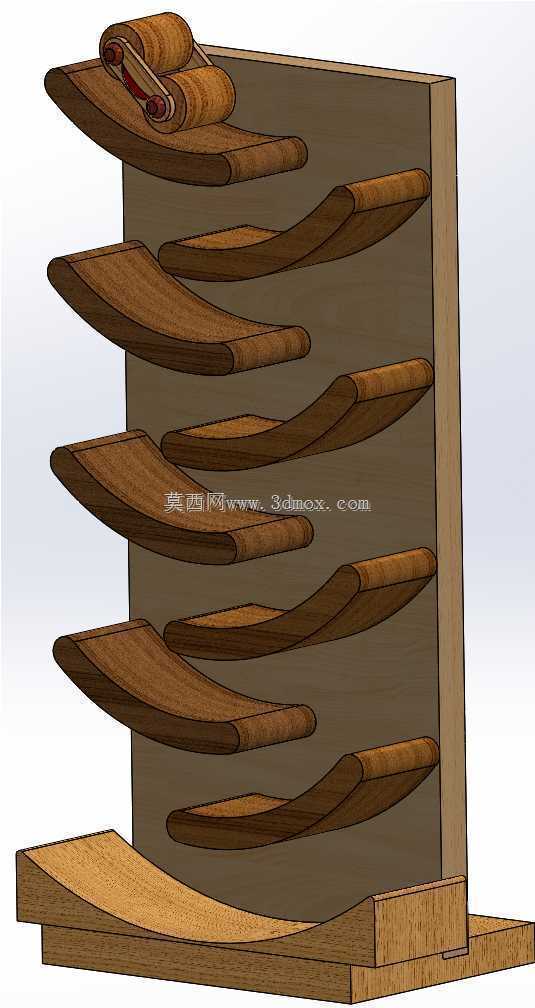

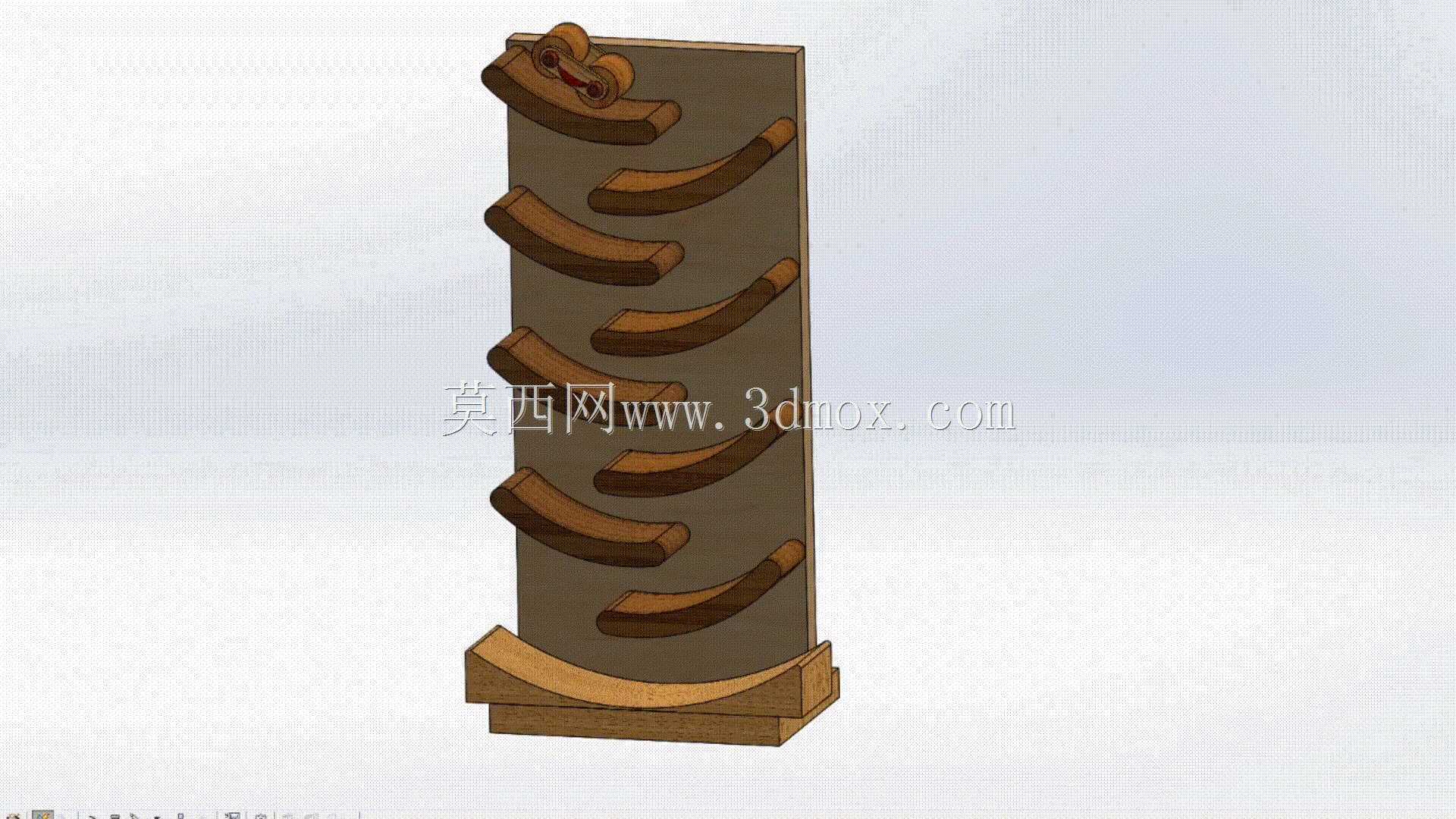

　　在功能特性上，整套结构的核心是错落排布的弧形滑道单元，每一段滑道的倾斜角度都经过反复校核，既保证小车在滑道上能够获得足够的下滑加速度，不会出现中途卡滞的情况，又能控制小车到达滑道末端时的速度处于合理区间，避免速度过快导致小车脱轨或者冲过衔接位置。相邻两段滑道采用错位布置的形式，小车从上一段滑道末端滑出后，会精准落入下一段滑道的起始端，整个运动轨迹经过逐段模拟验证，每一个落点的位置偏差都控制在毫米级，保证小车连续下滑过程的稳定性。轨道整体固定在立式支撑板上，支撑板底部设置有加宽的支撑底座，底座的配重经过核算，能够保证整套装置在小车连续运动过程中不会出现倾覆，同时底座与支撑板之间采用定位槽连接，安装时不需要额外做定位校准，直接卡入槽位即可完成组装，降低现场装配的难度。

　　设计思路上，最初的方案是采用直滑道倾斜布置，但实际模拟时发现直滑道末端小车速度过快，冲击载荷过大，不仅运行噪音明显，长期使用还会导致滑道末端磨损加快，后来调整为弧形渐变滑道，通过弧形曲面逐步改变小车的运动方向，同时利用曲面的法向分力抵消部分下滑加速度，让小车在整个滑道上的运动速度更平缓。在排布滑道位置时，没有采用等间距排布的形式，而是根据每一段滑道的长度、倾斜角度以及小车的滑行速度，逐段调整相邻滑道的高度差和水平错位距离，每一段滑道的末端都做了微小的上翘处理，用来抵消小车滑出时的前冲惯性，保证小车能够平稳落入下一段滑道，不会出现弹跳脱轨的情况。小车本身的轮距、重心高度也和轨道宽度做了匹配设计，轮缘刚好卡在滑道两侧，既不会因为间隙过大出现左右晃动，也不会因为间隙过小导致滑行阻力增大，小车的重心位置设置在轮轴连线以下，保证滑行过程中始终保持稳定姿态，不会出现侧翻。

　　从外形尺寸与安装边界来看，整套装置的立式支撑板高度控制在常规展示台面的适配范围内，宽度不会占用过多台面空间，底座的外伸尺寸经过计算，在支撑板高度范围内，无论小车处于轨道哪个位置，整体重心的投影都落在底座支撑面以内，不需要额外做地脚固定，直接放置在水平台面上即可稳定运行。安装时只需要保证底座处于水平状态，不需要额外调整轨道角度，所有滑道单元在出厂前都已经在支撑板上做了定位标记，现场组装时只需要按照标记将滑道固定在对应位置即可，不需要反复调试角度。滑道与支撑板之间采用嵌入式连接，连接位置隐藏在滑道背面，从正面看不到连接紧固件，整体外观更整洁，同时这种连接方式也能保证滑道的安装精度，不会因为长期使用出现滑道移位的情况。整套结构的运动部件只有小车本身，没有其他复杂的传动机构，日常维护只需要定期清理滑道表面的灰尘，保证滑道表面光滑即可，不需要频繁更换易损件，长期运行的稳定性较好。
