带重力接触仿真的滚珠分料演示装置

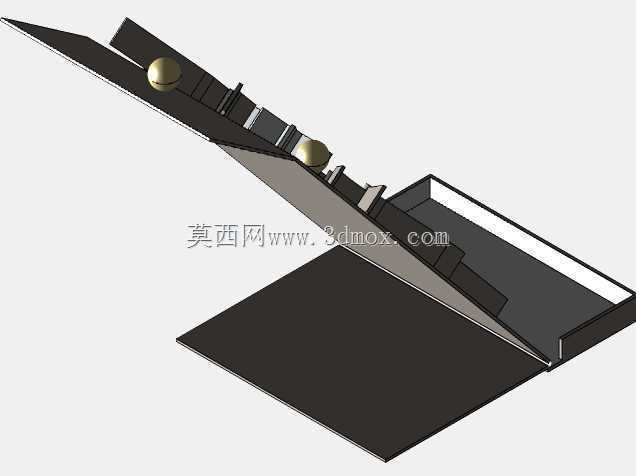

　　这套演示装置核心用于机械原理教学场景中重力驱动分料逻辑的具象展示，也可作为展会互动展项、科普场馆的力学演示载体，依靠重力作为唯一动力源完成滚珠的路径分流与导向输送，无需额外配置动力元件即可完整呈现多路径分料的运动全过程。装置整体采用立式立板搭配底部支撑座的结构形式，立板作为所有导向流道的安装载体，垂直布置的形式能够最大化利用重力加速度带来的驱动力，减少滚珠在流道内的卡滞概率，底部的L型支撑座通过折边结构保证整体放置的稳定性，支撑座与立板之间采用垂直拼接的形式，安装时只需保证两者的拼接垂直度，即可让整个装置在水平台面放置时不会出现倾斜偏移，避免因安装角度偏差导致滚珠运动轨迹偏离设计路径。

　　流道设计采用多分支分叉结构，从顶部的入料口开始，流道经过多次分叉形成不同的导向路径，每一处分叉位置都做了圆弧过渡处理，避免直角拐角对滚珠运动产生硬性撞击，既能够减少滚珠运动过程中的动能损耗，也能避免长期撞击导致的流道边缘磨损变形。流道的截面尺寸根据通用演示用钢珠的直径做匹配设计，流道宽度略大于滚珠直径0.5-1mm，既保证滚珠能够在流道内顺畅滑动，也不会因为间隙过大导致滚珠在流道内出现歪斜卡滞，流道两侧的挡边高度设置为滚珠直径的三分之二，既能够起到侧向限位作用，也能直观观察到滚珠在流道内的整个运动过程，方便演示时观察分料逻辑。

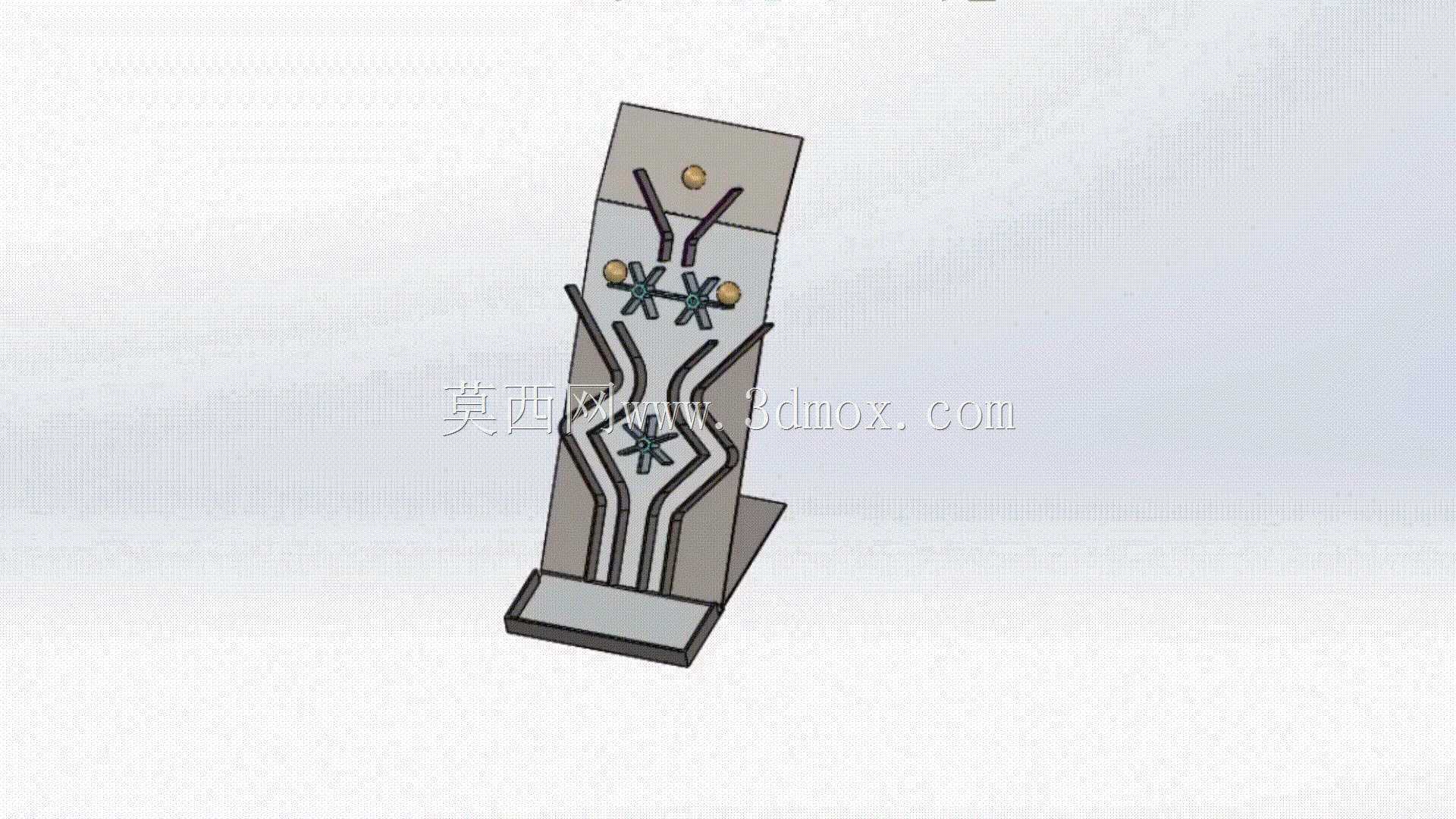

　　在分叉节点位置设置有可转动的星形分流拨轮，拨轮的叶片间隙刚好能够容纳单颗滚珠，当滚珠从上方流道下落冲击拨轮叶片时，拨轮会在接触力的作用下产生定轴转动，将滚珠交替导入不同的分支流道，实现无动力自动分料的效果，拨轮的转动轴与立板之间采用间隙配合，保证拨轮转动时无额外阻尼，不会因为摩擦阻力导致拨轮卡滞无法转动。立板顶部设置有两个滚珠投放口，可同时投放两颗滚珠演示多滚珠同时运动时的接触碰撞效果，投放口做了喇叭口导向设计，方便演示时快速放入滚珠，不需要精准对准流道入口即可让滚珠顺利进入导向流道。

　　整个装置的安装边界十分灵活，底部支撑座的平面尺寸仅需占用A4幅面一半左右的台面空间，不需要额外的地脚固定，放置在普通水平工作台、展示台面上即可正常运行，整体高度控制在400mm以内，适合近距离观察演示。设计过程中重点考虑了重力与接触参数的匹配，流道的倾斜角度经过反复验证，每一段流道的倾斜角度都不小于15度，保证滚珠在流道内能够依靠自身重力获得足够的下滑动力，同时在流道的交汇位置预留了足够的避让空间，避免两颗滚珠同时到达交汇点时出现卡死的情况，拨轮与流道的衔接位置做了齐平处理，保证滚珠从流道进入拨轮间隙、再从拨轮进入下一段流道的整个过程平顺无卡顿。

　　装置的所有结构件都采用薄板拼接形式，加工时不需要复杂的机加工工序，通过激光切割下料后简单拼接即可完成组装，生产成本较低，适合批量制作作为教学教具使用。在运动仿真层面，整套机构完整复现了重力场下刚体接触碰撞的真实运动状态，能够直观展示重力驱动、刚体接触、转动副运动、碰撞传力等基础力学原理，帮助学习者快速理解无动力机构的设计逻辑，也可作为结构设计人员验证重力分料结构的参考样例，通过调整流道分叉角度、拨轮叶片数量、流道倾斜角度等参数，即可衍生出不同分料逻辑的变体结构，适配不同直径滚珠、不同分料数量的使用需求。
