自动化产线工件卸料转移执行机构

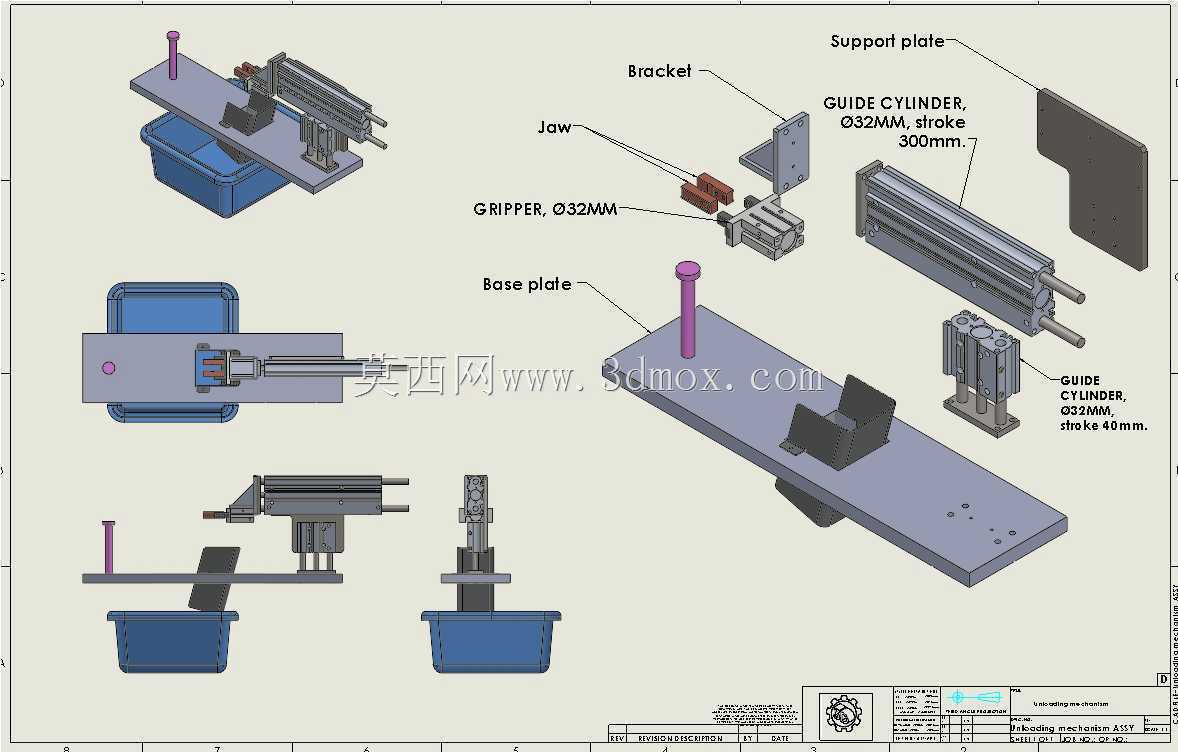

　　这套卸料执行机构主要面向离散制造产线的单工位物料转移动作需求，常见于小五金件加工、电子零部件装配、注塑件取出等工序的末端工位，负责将加工完成的工件从工装定位位转移至物料收集容器内，替代人工完成重复性取放动作，避免人工操作带来的定位偏差、效率波动以及安全隐患。从结构布局来看，整套机构采用水平滑移加垂直升降的双轴运动逻辑，水平方向采用双导杆导向的气动滑台作为主运动载体，滑台的行程覆盖从工件取料位到收集容器上方的全部水平距离，双导杆的设计可以抵消夹取工件时产生的偏载力矩，避免滑台在长期往复运行中出现卡滞、导向精度下降的问题。垂直方向的升降动作由小型带导杆气缸承担，直接安装在水平滑台的动板上，随水平滑台同步移动，

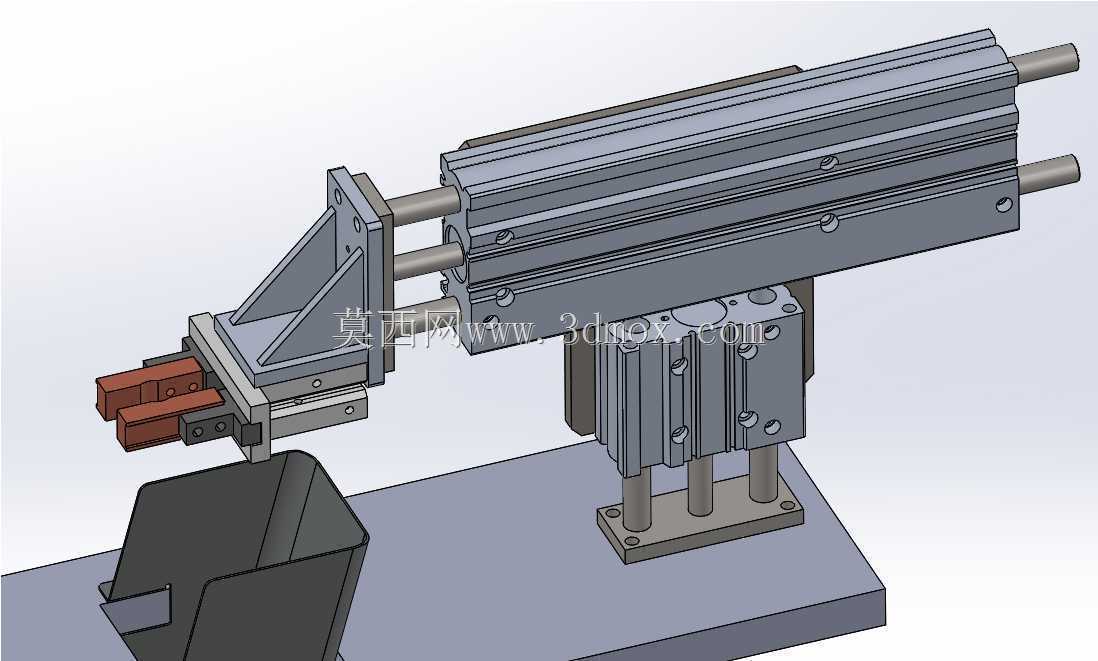

　　末端搭载气动夹指作为工件执行端，夹指的夹持面可根据工件外形更换适配的夹爪块，当前配置的夹爪适配块状带台阶的小型工件，夹持时不会损伤工件表面。整套机构的安装基准为底部的金属安装平板，平板上预留了多组安装孔位，可直接固定在产线的铝型材机架或者工装台面上，安装时仅需保证水平滑台的运动方向与工件出料方向平行，垂直气缸的运动轴线与工件定位中心重合即可完成初始对位，不需要复杂的调校过程。设计过程中优先考虑了动作的可靠性，所有气动元件的选型均匹配常规工厂0.5-0.7MPa的供气压力范围，气路走线沿安装板和滑台的侧边布置，预留了足够的拖链弯曲空间，避免往复运动过程中气路管出现拉扯、弯折破损的问题。接料容器放置在安装平板的预留空位处，

　　位置正对夹爪的放料点位，工件被夹取后随水平滑台移动至容器上方，夹爪松开即可完成卸料，整个动作循环的节拍可通过气动电磁阀的通断时序调整，最快可适配3秒/次的高频卸料需求。机构的整体外轮廓尺寸紧凑，水平方向总长度不超过400mm，垂直方向最高点距离安装面的高度不超过250mm，不会占用过多产线安装空间，可直接集成在现有小型加工设备的出料端，不需要对原有产线做大规模改造。在细节设计上，夹爪与升降气缸的连接位置设置了微调腰型孔，可根据实际工件的高度差小范围调整夹爪的初始上下位置，适配不同高度的工件取料需求；水平滑台的两端设置了缓冲限位，避免滑台运行到行程端点时出现刚性撞击，降低运行噪音的同时也能延长气动元件的使用寿命。

　　整套机构没有复杂的传动结构，所有运动部件均为标准气动元件，后期维护仅需要定期检查导杆润滑情况、更换磨损的夹爪块即可，维护成本极低，适合中小批量生产的自动化产线配套使用，也可作为模块化单元集成到多工位自动化专机中，承担工序间的工件转移动作。
