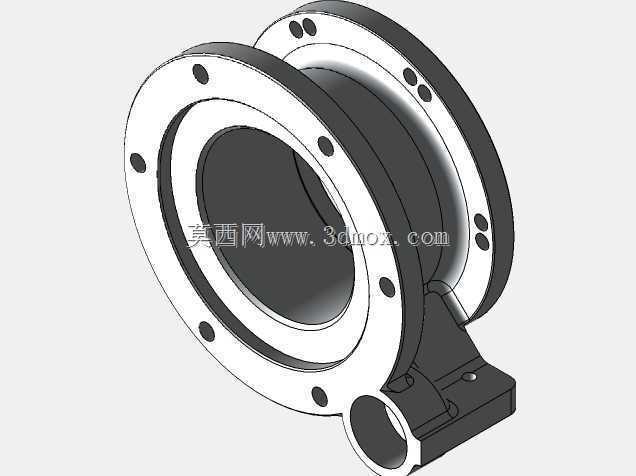

　　在越野车辆的分动箱与驱动桥动力传递路径中，这类双法兰结构的连接适配器承担着核心的动力转接与安装定位作用，尤其适配大扭矩输出的硬派越野传动布局，能够在悬架跳动、动力冲击的复杂工况下保持连接刚性，避免传动系出现松旷、异响甚至连接失效的问题。从结构设计来看，该适配器采用双侧带安装孔的法兰盘作为主体连接界面，两侧法兰的孔位分布分别匹配对应传动部件的安装基准，中间的筒状主体做了等强度壁厚设计，既保证扭矩传递过程中的抗扭截面系数满足峰值扭矩要求，又尽可能控制整体重量，降低传动系的转动惯量，减少动力切换时的冲击载荷。底部延伸出的带孔安装支耳是设计中的关键细节，这个支耳并非用于传递扭矩，而是为适配器提供辅助安装定位点，在整车装配时可以通过该支耳将适配器与车架或传动系护板进行柔性连接，抵消传动系运转过程中产生的径向窜动，避免法兰连接螺栓承受额外的径向剪切力，大幅提升连接副的疲劳寿命。

　　从安装边界来看，两侧法兰的端面平面度要求控制在0.05mm以内，安装时需要在法兰结合面涂抹对应规格的密封胶，配合端面的密封槽结构实现传动润滑油的密封，避免出现渗漏问题；法兰上的安装孔采用铰制孔设计，装配时需要使用对应等级的铰制孔螺栓，按照对角线顺序分次拧紧至规定扭矩，保证法兰结合面的压力均匀分布，避免局部应力集中导致的法兰变形。中间筒身的内径尺寸匹配传动轴的回转半径，预留了足够的安全间隙，即使在传动系出现最大跳动量的极端工况下，也不会与传动轴或周边的线束、管路发生运动干涉。底部支耳的安装孔内预设了衬套安装位，装配时需要压入橡胶金属复合衬套，通过衬套的弹性变形吸收传动系的振动，避免振动直接传递到车架引发整车NVH问题，同时衬套的存在也可以补偿车架与传动系之间的安装公差，降低装配难度。

　　在实际应用场景中，这类适配器多用于改装越野车辆的传动系统升级，当更换不同规格的分动箱或驱动桥时，原厂的连接法兰往往无法直接匹配，通过该适配器可以实现不同规格法兰界面的转接，无需对原有传动部件进行破坏性改装，大幅降低改装成本与周期。设计过程中需要重点校核几个核心参数：首先是法兰连接的螺栓强度，需要根据传动系的最大输出扭矩计算每个螺栓需要承受的剪切力，选择对应性能等级的螺栓，同时确定合理的螺栓预紧力，避免预紧力不足导致的连接打滑，或是预紧力过大导致的螺栓塑性变形；其次是筒身部分的抗扭强度，需要通过有限元分析模拟峰值扭矩下的应力分布，对应力集中的法兰与筒身过渡位置做圆角优化，避免应力集中导致的部件断裂；另外还要校核整体的动平衡性能，由于该部件属于高速旋转的传动组件，设计时需要保证整体结构的质心落在回转轴线上，必要时需要在法兰端面预留动平衡去重位置，避免高速运转时产生过大的振动。

　　从建模逻辑来看，构建该三维模型时首先需要确定两侧法兰的安装基准，分别提取对应连接部件的法兰孔位坐标、端面定位尺寸、密封槽尺寸作为建模基准，保证模型的安装尺寸与实际部件完全匹配；之后构建中间的筒身结构，根据扭矩传递要求确定筒身的壁厚与内外径尺寸，在筒身与法兰的过渡位置添加符合工艺要求的铸造圆角，避免尖角导致的应力集中；最后构建底部的安装支耳，根据周边安装空间确定支耳的延伸长度与安装孔位置，校核支耳与周边部件的静态、动态间隙，保证在全行程运动过程中不会出现干涉。模型的所有安装尺寸都需要严格遵循机械设计公差要求，关键配合尺寸标注公差带，为后续的加工制造、装配模拟提供准确的三维依据，在虚拟装配阶段就可以提前发现安装干涉、公差不匹配等问题，减少实际试制过程中的反复修改，缩短产品开发周期。
