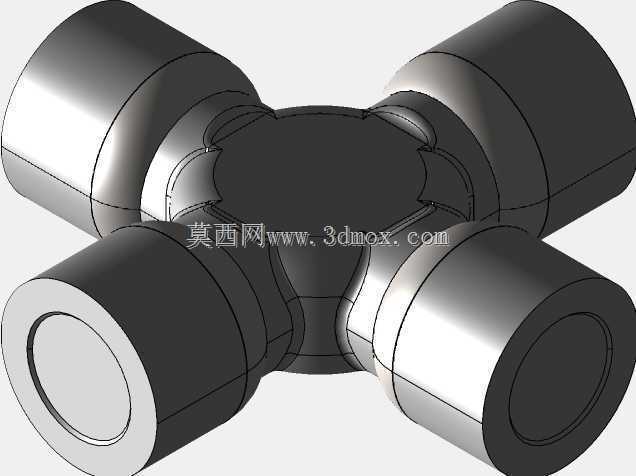

Spicer178X十字轴万向节轴承套件

　　十字轴式万向节作为变角度动力传递的核心部件，广泛应用在需要改变传动轴线方向的工况中，这套Spicer规格的轴颈轴承套件，是十字万向节总成的核心承载单元，常见于商用车辆的传动轴系统、工业设备的万向传动机构、工程机械的动力传递链路中，用来补偿两轴之间的角度偏移、轴向窜动与安装错位，保障动力在存在相对位移的轴系间稳定传输。

　　从实际使用场景来看，这类十字轴轴承套件需要承受交变的冲击载荷，车辆起步、急加速、工况颠簸时，传动轴传递的扭矩会通过十字轴的四个轴颈分配到对应的轴承滚道上，因此设计时首先要保证轴颈的表面硬度与芯部韧性匹配，轴颈与轴承外圈之间的滚针排布需要满装无间隙，避免载荷集中造成局部点蚀。整套部件的四个轴颈呈空间90度垂直分布，同轴度公差控制在微米级，保证转动过程中四个轴承受力均匀，不会出现单侧偏载导致的早期磨损。

　　设计过程中，轴颈根部的过渡圆角是应力集中的关键位置，圆角半径需要匹配轴颈直径做优化，既不能因为圆角过大影响轴承的安装定位，也不能因圆角过小造成应力集中引发轴颈断裂。轴承外圈的端面与万向节叉的定位孔采用过盈配合，安装时通过压装方式嵌入叉耳的安装孔内，外圈端面设置的密封槽用来安装橡胶油封，阻挡外界泥沙、粉尘进入滚道内部，同时防止润滑脂在高速转动时甩出，保障滚针与轴颈之间的润滑状态稳定。

　　从安装边界来看，四个轴颈的中心距决定了万向节的回转直径，选型时需要匹配对应规格的万向节叉耳孔间距，轴颈的直径尺寸与叉耳的安装孔内径严格对应，保证压装后外圈无松动，十字轴的轴向窜动量控制在合理区间，既不能因窜量过大造成传动冲击，也不能因预紧过紧导致转动卡滞。实际装配时，需要在滚针与轴颈表面填充足够的极压润滑脂，套件自带的注油通道可以在后期维护时通过黄油嘴补充润滑脂，延长部件的使用寿命。

　　这类部件在传动系统中工作时，允许连接的两轴存在最大15-20度的轴间夹角，在夹角变化过程中，滚针沿轴颈表面做往复滚动，因此轴颈表面的粗糙度要求极高，加工时需要通过精磨、表面淬火处理，保证表面硬度达到HRC58-64，足够的硬化层深度可以承受长期滚动摩擦带来的磨损，芯部保持调质后的韧性可以承受冲击载荷带来的形变，避免脆断。在工业传动场景中，这类十字轴套件也被用在轧钢设备、输送线的万向传动轴上，相比车辆工况，工业固定设备的传动夹角变化更小，但连续运转时间更长，因此对轴承的旋转精度、润滑密封性要求更高，设计时会根据工况调整滚针的直径与数量，提升额定动载荷。

　　整套结构没有冗余的零件，四个轴颈与中心本体为一体化锻造结构，相比分体式装配结构强度更高，能承受更大的瞬时冲击扭矩，轴承外圈采用薄壁冲压结构或者精车钢结构，根据载荷等级区分，重载工况下使用实体车制外圈，轻载高速工况下使用冲压外圈降低转动惯量。滚针的直径一致性误差控制在0.001mm以内，保证每根滚针都能均匀承受载荷，避免个别滚针过载碎裂引发整个轴承失效。在做三维建模时，需要严格还原轴颈的公差配合尺寸、密封槽的位置与深度、注油孔的通道路径，还要考虑安装时的压装工艺间隙，保证虚拟装配时不存在干涉，转动过程中十字轴与叉耳、油封等周边部件无刮擦，为后续的有限元强度校核、运动仿真提供精准的模型基础。
