16型腔弯头注塑模具结构设计

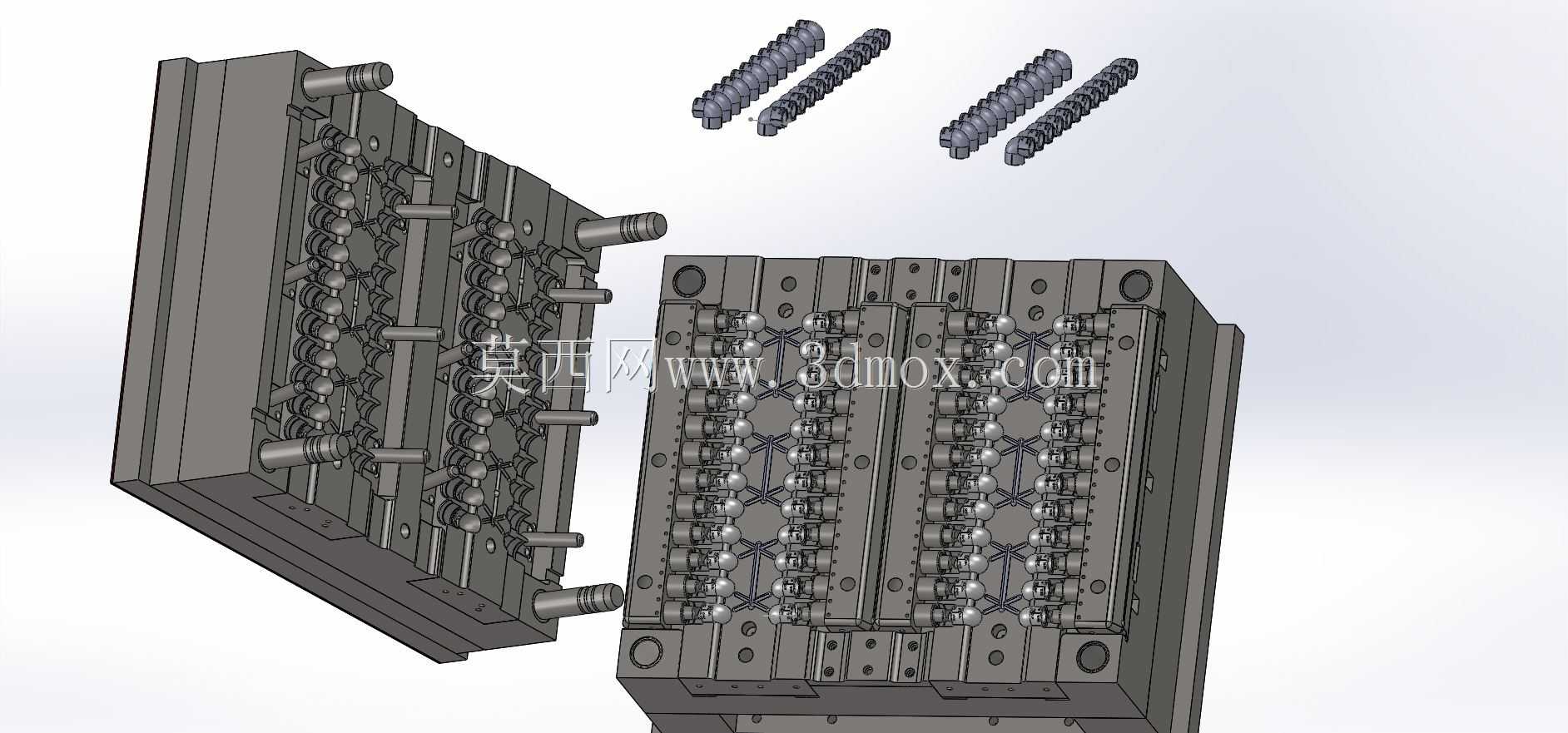

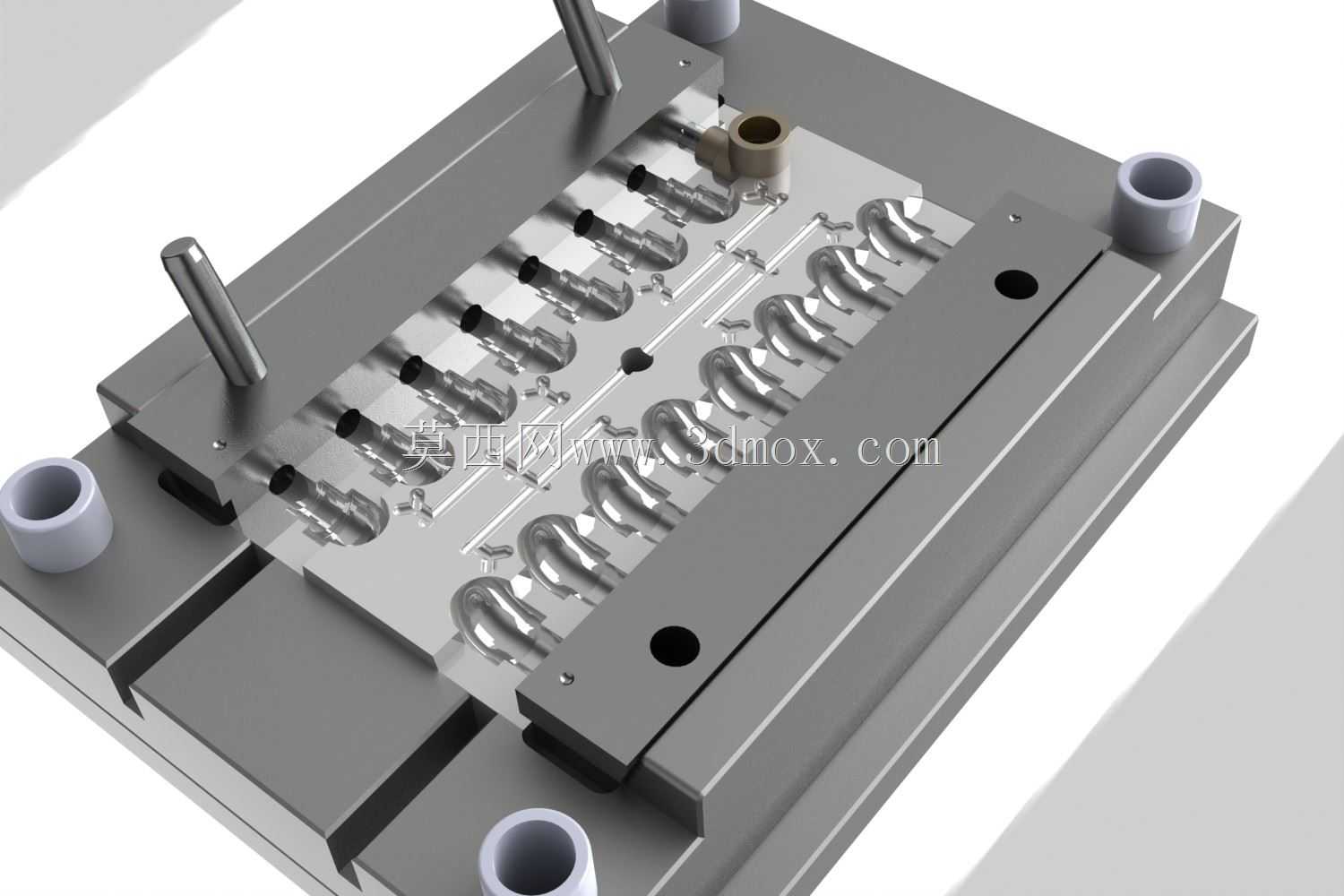

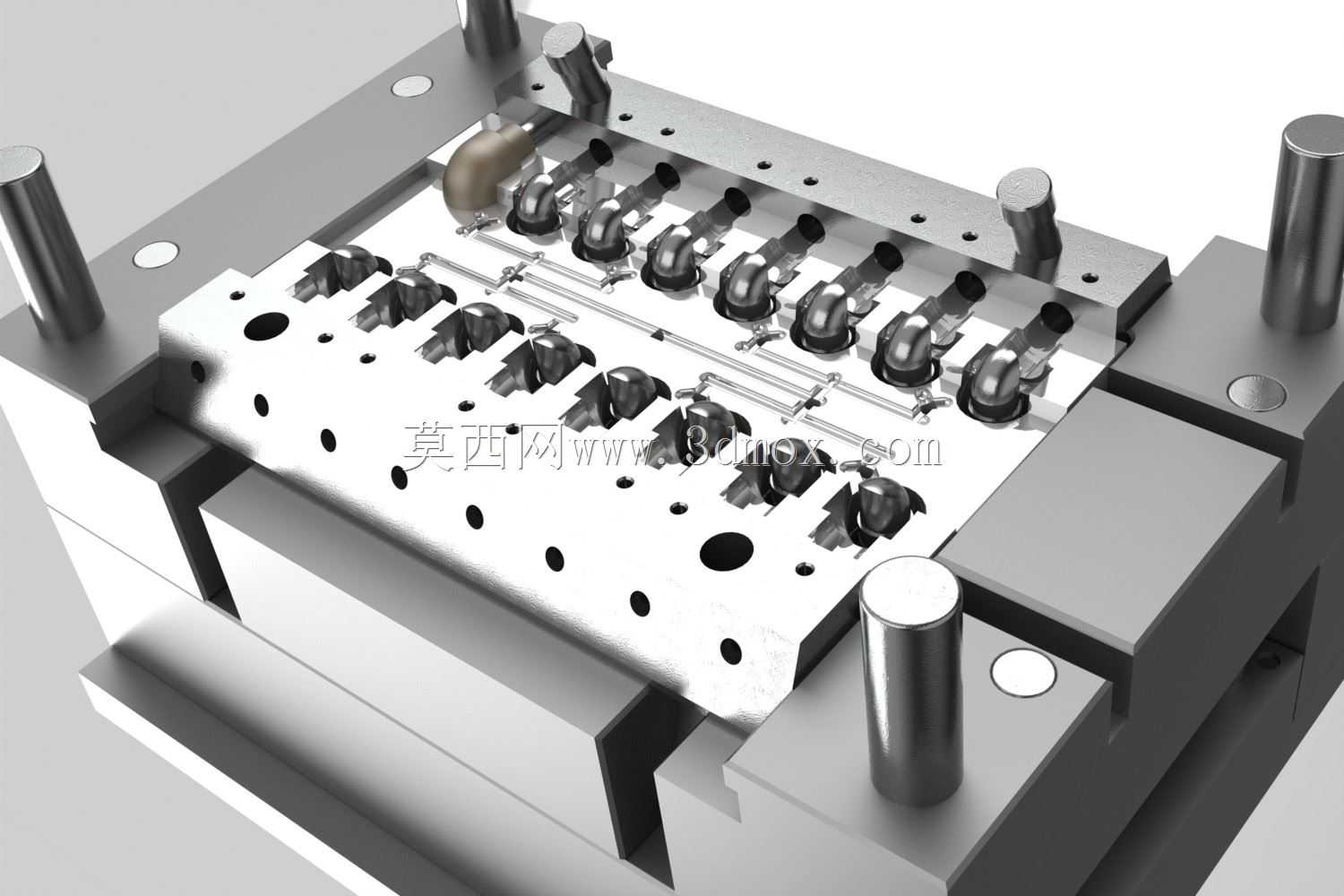

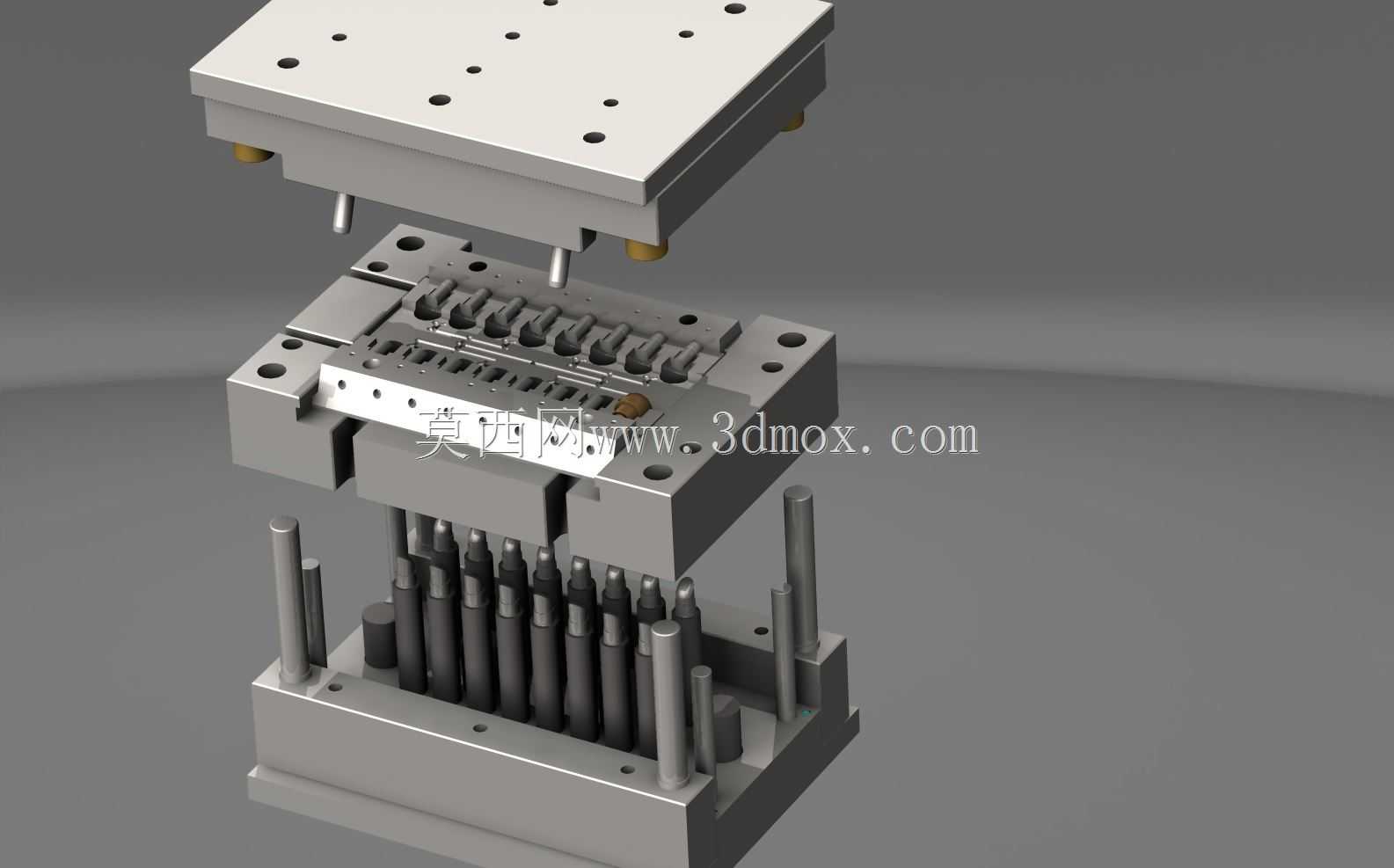

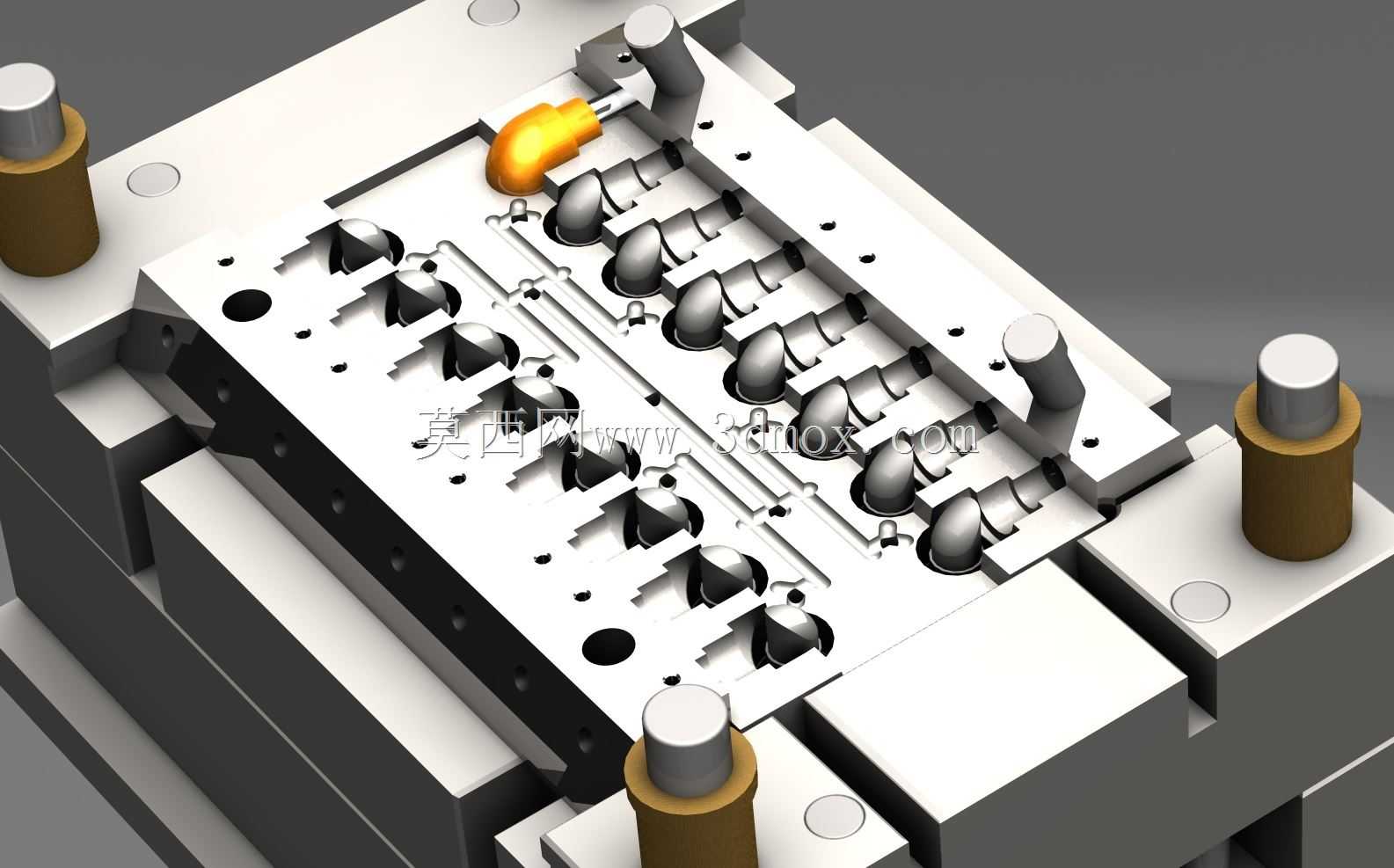

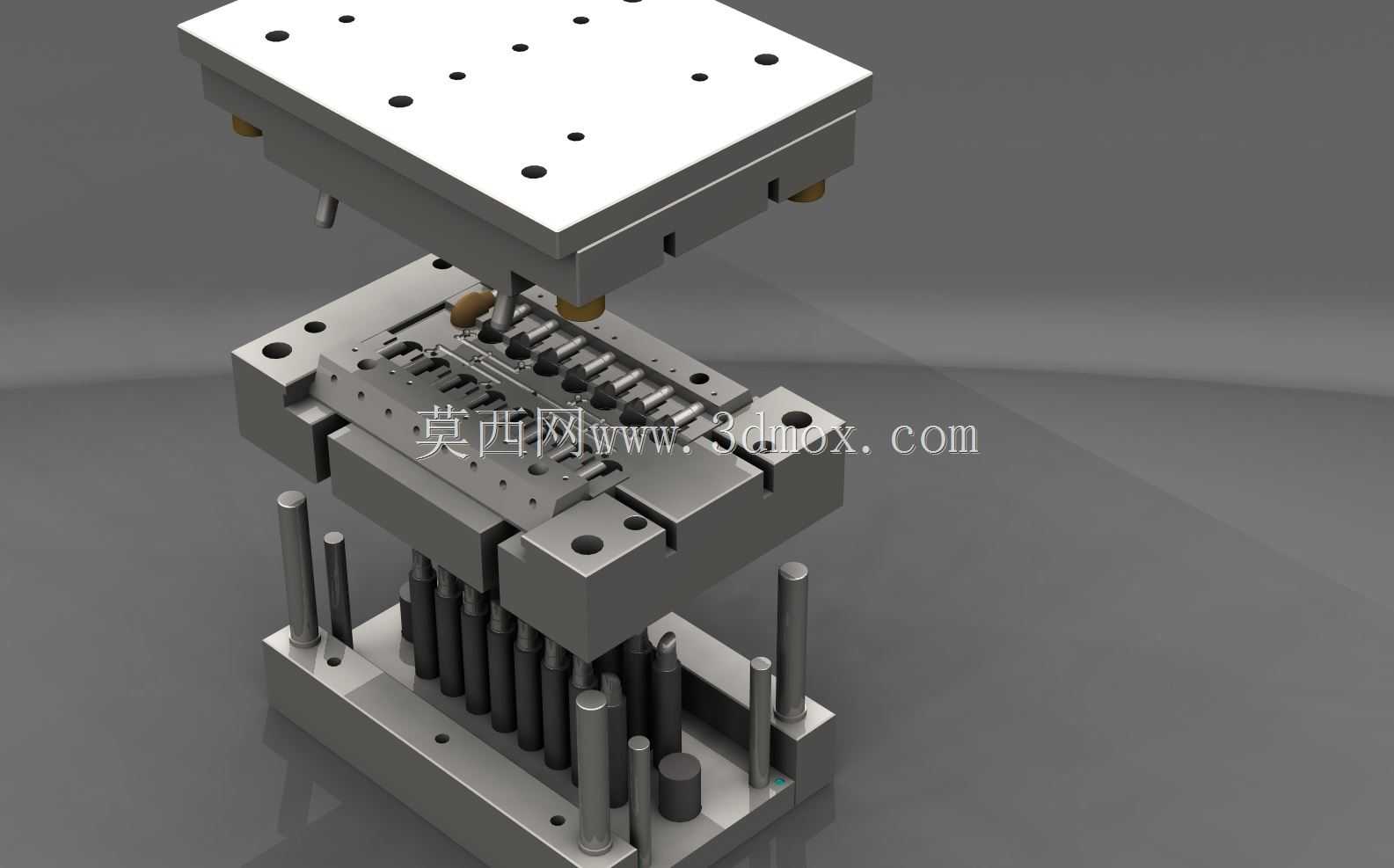

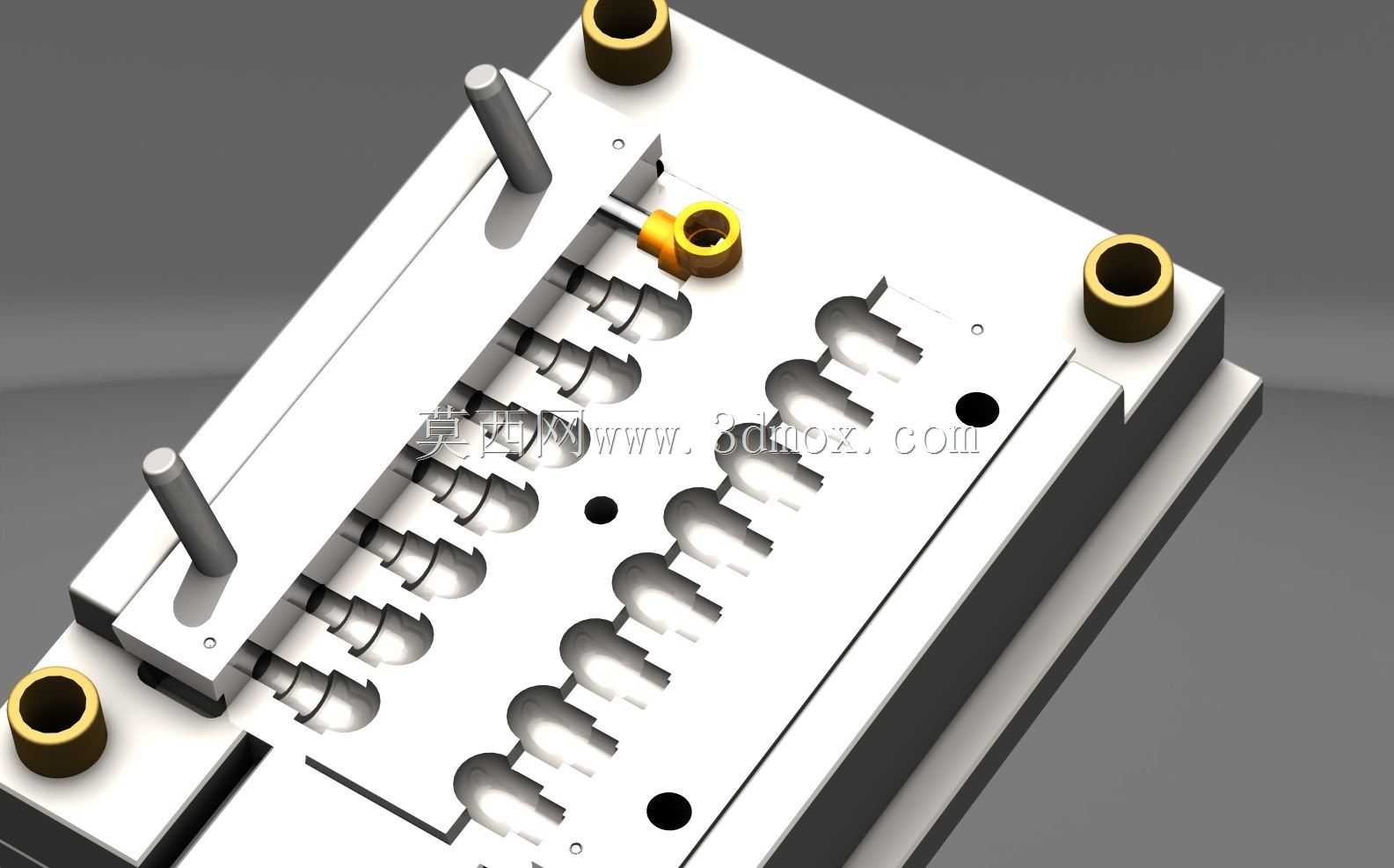

　　这套多型腔弯头成型模具，主要面向给排水管路配件、家装水暖管件的批量注塑生产场景，适配PP、PVC等常用热塑性塑料的注射成型工艺，单模次可完成16件90°弯头塑件的完整成型，能大幅提升同规格弯头的单位时间产出效率，降低单件塑件的分摊制造成本。从模具整体结构来看，采用了模架标准规格的两板模结构，导柱导套设置在模架四角位置，导柱采用带肩式结构配合铜套导向，合模时可保证动定模的对中精度，避免型腔错位导致的塑件壁厚不均、飞边超标等问题，导柱的伸出长度足够在合模初始阶段就导入定模导套，防止合模过程中碰伤型腔镶件。型腔排布采用对称式平衡布局，16个弯头型腔沿模具中心对称分布，流道采用自然平衡式的H型排布，从主流道出发的分流道逐级对称分流，

　　保证每个型腔的进料压力、充模速度保持一致，避免不同型腔的塑件出现填充不足、收缩率差异过大的问题，分流道截面采用圆形设计，相比梯形或U型流道的热量损失更小，充模过程中的熔料流动阻力更低，可有效降低注射过程的压力损耗。成型部分的镶件采用分体式设计，弯头的圆弧抽芯部位设置了独立的斜导柱抽芯机构，开模过程中斜导柱带动侧抽芯滑块完成圆弧型芯的抽离动作，抽芯行程经过精确核算，既保证抽芯后塑件可以顺利顶出，又不会因为抽芯行程过大导致滑块脱离导滑槽，影响合模复位精度，滑块的定位采用弹簧加挡块的结构，开模终止时滑块可稳定停留在预设位置，避免合模时斜导柱与滑块的对位孔错位。顶出机构采用推杆与推件板结合的复合顶出方式，针对弯头塑件的管壁较薄、

　　容易顶白变形的特点，在塑件的端面位置设置均匀分布的推杆，同时配合型腔周边的推件板同步顶出，让塑件顶出过程中受力均匀，避免局部应力集中导致的塑件变形、顶穿等缺陷，顶出板的复位采用复位杆配合弹簧的结构，合模时定模板推动复位杆带动顶出板回到初始位置，弹簧可在合模前提供预紧力，避免顶出板在开模过程中出现窜动。冷却系统采用随形水路设计，在每个弯头型腔的周边都设置了循环冷却水道，水道距离型腔壁的距离保持在3倍水道直径的合理区间，既保证冷却效率，又避免距离过近导致型腔壁强度不足，冷却水流向采用与充模方向相反的逆流布置，让模具型腔表面的温度分布更均匀，减少塑件因冷却不均产生的翘曲变形，缩短成型周期。模具的安装边界适配常用的卧式注塑机规格，

　　定位圈采用标准100mm直径规格，主流道衬套的球面半径与注塑机喷嘴球面半径匹配，浇口套的内孔锥度符合通用注塑机喷嘴的对接要求，模具的整体厚度、开模行程都在常规120吨级卧式注塑机的参数适配范围内，吊装孔设置在模具的重心对称位置，方便模具上机安装时的吊装对位，锁模槽采用标准压板槽设计，可直接使用通用压块完成模具在注塑机模板上的固定。在实际生产场景中，这套模具可适配水暖建材厂的批量管件生产需求，成型后的弯头塑件尺寸一致性好，内孔圆弧面光滑无拼接缝，不需要过多的后处理工序即可直接进入装配环节，多型腔的设计在大批量生产时的效率优势明显，平衡式流道设计也降低了工艺调试的难度，普通注塑工艺人员即可完成参数调试，不需要针对单个型腔做单独的工艺补偿。
