电磁式Mag离合器结构三维设计模型

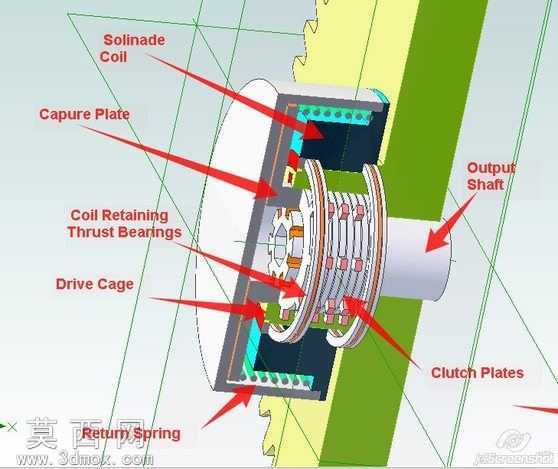

本模型为电磁式Mag离合器的完整三维结构设计，采用三维建模软件完成全参数化零件建模与整机装配，完整还原了该类电磁离合器的内部构造与装配逻辑。建模过程中首先对核心功能零件进行独立参数化绘制，针对Solinade线圈零件，精准还原其环形绕线结构与安装定位特征，建模时保留了线圈的安装卡槽与接线端结构，确保与周边固定零件的装配间隙符合实际设计要求；Capture Plate吸合板零件采用薄壁环形结构建模，还原其端面的平面度特征与定位孔位，保证电磁吸合动作的贴合精度。针对Coil Retaining Thrust Bearings线圈固定推力轴承，建模时还原了轴承的保持架、滚动体与内外圈结构，清晰呈现其轴向承载的支撑作用；Drive Cage驱动架零件采用笼式框架结构建模，还原其周向分布的卡槽与传动齿特征，保证动力输入的扭矩传递路径清晰可辨。Clutch Plates离合片组采用多片叠装结构建模，每片离合片都还原了摩擦层与基片的分层结构，以及内外圈的传动齿特征，清晰展示多片离合的扭矩传递原理；Output Shaft输出轴零件还原了轴段的台阶定位结构、键槽特征与输出端连接结构，保证动力输出的装配关系准确；Return Spring回位弹簧采用螺旋扫描特征完成建模，还原弹簧的线径、节距与两端并圈结构，准确呈现断电状态下离合片分离的回位功能。整机装配过程严格按照实际装配顺序完成，添加了符合实际工况的装配约束，清晰展示各零件的相对位置与运动关系，通过剖视视角的渲染处理，将内部被遮挡的线圈、轴承、离合片组等核心结构完整呈现，不同零件采用差异化材质渲染区分：线圈部分采用绝缘漆包线材质呈现深色绕线质感，金属结构件根据功能不同分别采用钢材、铝合金材质渲染，离合片摩擦层采用复合材料质感，弹簧采用弹簧钢金属质感，输出轴采用调质钢材质，通过材质区分让各零件的功能辨识度大幅提升。设计过程中重点还原了电磁离合器通电吸合、断电分离的动作逻辑，从驱动器输入动力到输出轴传递扭矩的动力路径完整呈现，大黄齿轮作为传动齿轮的啮合关系也在模型中准确定位，整体模型结构完整、装配关系清晰，可用于电磁离合器的结构原理展示、装配工艺参考以及传动系统的配套设计验证，能够直观展现多片式电磁离合器的工作原理与结构组成，为同类传动部件的设计优化提供直观的三维参考依据。
