双缸串联曲柄活塞动力机构结构设计

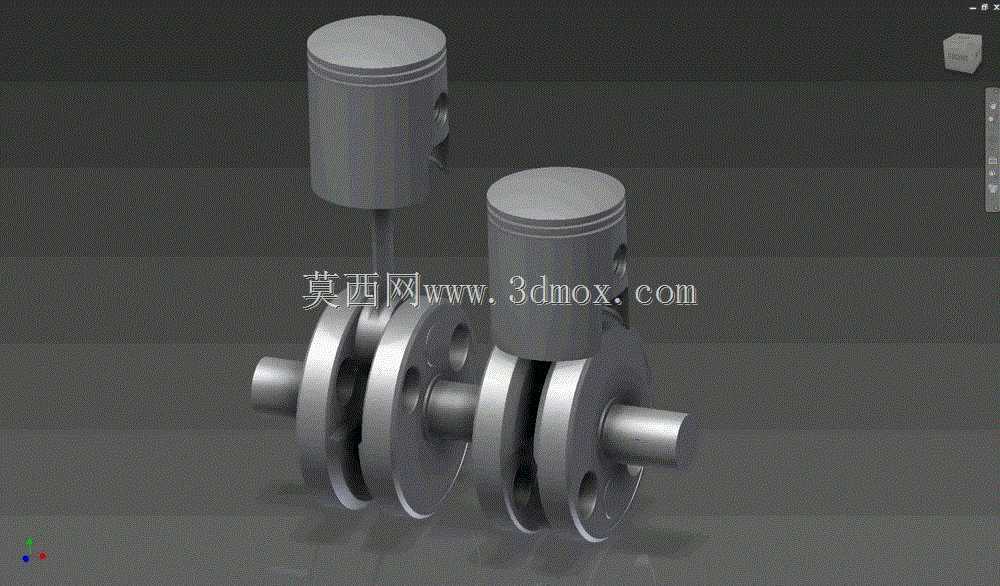

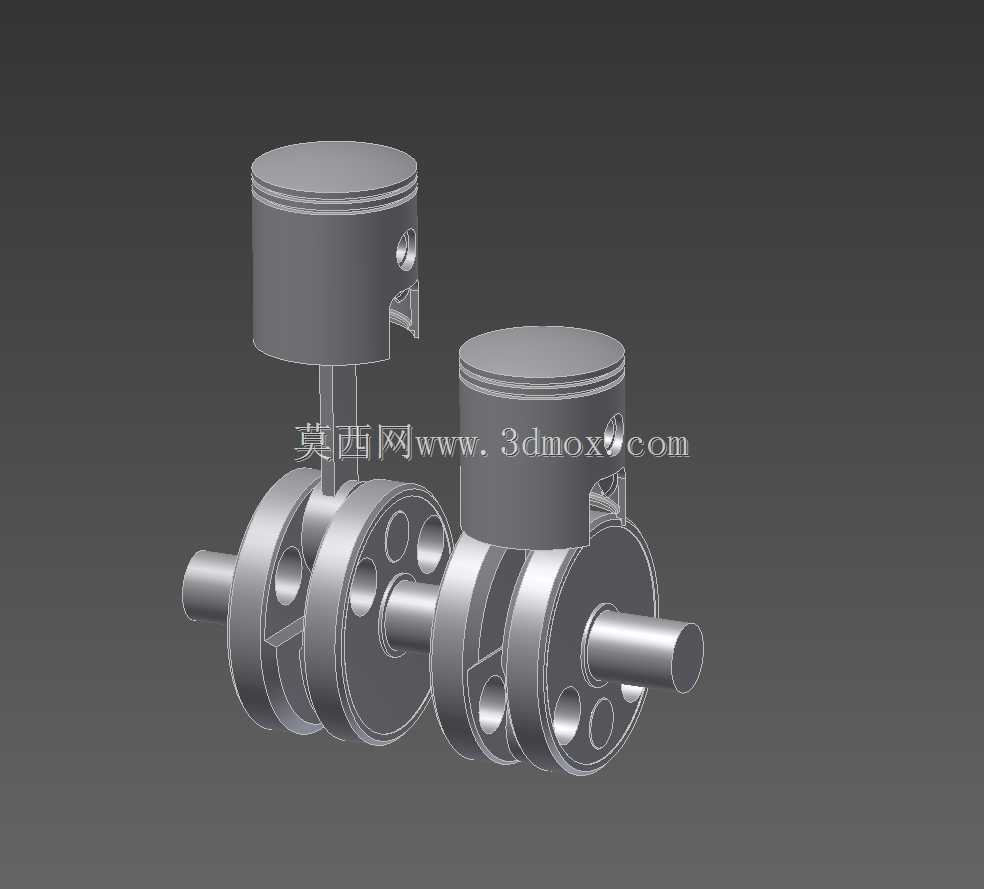

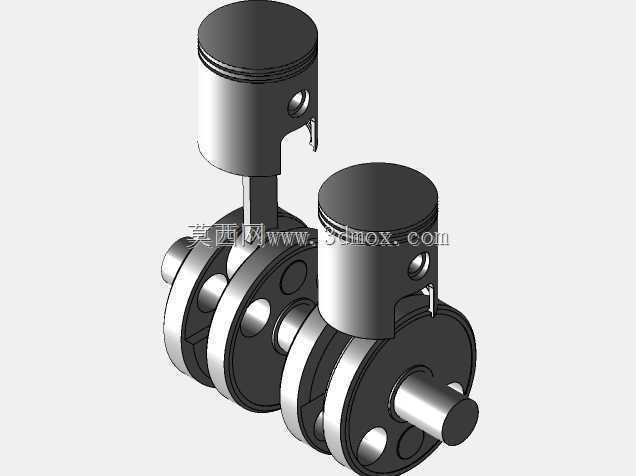

　　在小型通用动力、教学实验台架以及特种小型动力装备的开发场景中，双缸动力布局的方案验证一直是结构设计环节的重点内容，本次呈现的串联式双缸曲柄活塞机构，针对直列串联布局的动力传递特性做了完整的结构还原，可直接用于动力学特性验证、布局方案比对以及相关教学演示场景。从实际用途来看，这套机构核心是完成活塞往复直线运动到曲轴旋转运动的转换，区别于常见的并列双缸布局，该方案采用两个活塞沿曲轴轴向串联布置的形式，两个活塞的连杆轴颈处于同一相位，做功行程同步触发，这种布局的优势在于轴向尺寸紧凑，不需要额外设计分列式的曲轴配重平衡结构，缸体加工可采用同轴贯通式的镗孔工艺，能大幅简化小型特种动力的缸体加工工序，适合对径向安装尺寸有严格限制、

　　对动力输出平顺性要求不极端苛刻的应用场景，比如小型便携发电机组、教学用动力原理演示台、小型园林工具动力单元的前期方案验证。从功能特性上看，这套机构完整还原了活塞、活塞销、连杆、分体式曲轴、支撑轴颈的全部配合关系，活塞部分采用了标准的筒式活塞结构，预留了活塞环的安装槽位，活塞销孔与活塞轴线垂直相交，可通过浮式活塞销实现活塞与连杆小头的铰接，保证往复运动过程中连杆可随曲轴转角自由摆动，避免运动卡滞。曲轴部分采用了双曲柄臂的支撑结构，两个连杆轴颈同轴同相位布置，曲轴两端的主轴颈做了等直径设计，可直接适配标准的滚动轴承或滑动轴承支撑，安装时不需要额外调整轴颈的同轴度，降低了装配难度。设计思路上，

　　这套结构重点围绕串联布局的运动干涉问题做了优化，两个活塞的行程完全一致，连杆长度做了统一化设计，两个曲柄臂的间距刚好容纳两个连杆的大头厚度，运动过程中连杆与曲柄臂、连杆与连杆之间不会发生剐蹭，同时曲轴的平衡块集成在曲柄臂的外侧，不需要额外加装独立平衡配重，减少了零件数量。从安装边界来看，这套机构的整体径向轮廓由活塞外径与曲柄旋转半径决定，活塞下行到下止点时，曲轴曲柄的最外端不会超出活塞的外径投影范围，缸体设计时可直接参照活塞外径做同轴的圆筒形腔体，不需要额外为曲柄旋转预留径向避让空间，轴向安装尺寸仅为两个活塞厚度、两个曲柄臂厚度、两个连杆大头厚度以及两端主轴颈伸出长度的总和，没有多余的结构冗余，

　　安装时可直接通过两端主轴颈定位在缸体的轴承座上，轴向定位可通过主轴颈上的卡环槽实现，不需要设计复杂的轴向定位结构。需要注意的是，这种同相位串联的双缸结构，两个活塞的往复惯性力是同向叠加的，工作过程中会产生较大的一阶往复振动，因此在实际配套设备时，需要在动力输出端额外设计减震安装结构，或者在曲轴两端加装平衡轴来抵消部分惯性力，这也是这类串联布局方案在前期验证中需要重点关注的动力学特性，这套结构完整保留了所有运动副的配合间隙，可直接导入动力学仿真软件完成惯性力测算、轴承载荷分析、活塞侧推力计算等验证工作，为后续的整机结构优化提供准确的数模基础。在实际的选型匹配中，如果是用于教学演示场景，可直接采用透明材质制作缸体，直观展示内部曲柄连杆的运动过程；如果是用于小型动力装备开发，可在现有结构基础上增加配气机构、冷却通道的安装接口，快速拓展为完整的动力总成数模，大幅缩短前期方案的开发周期。
