玫红色半透明曲面结构叶轮三维设计

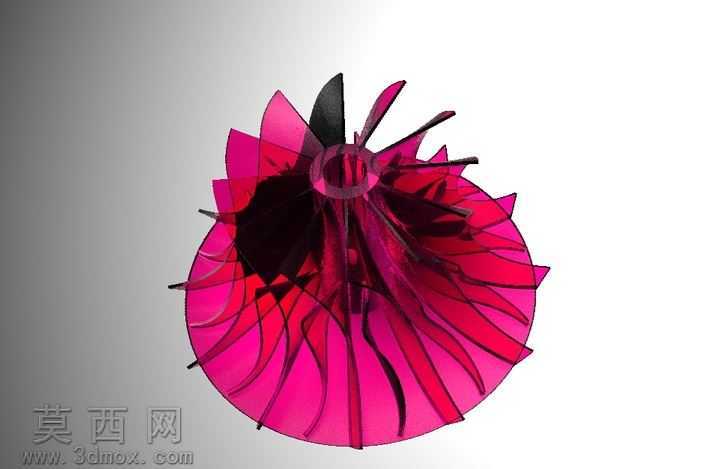

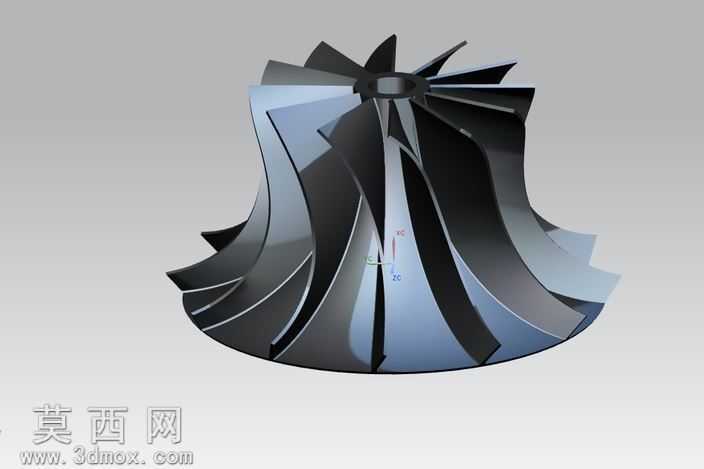

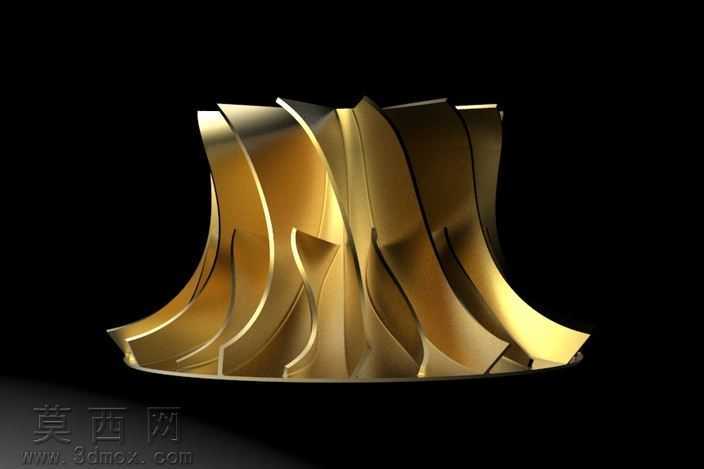

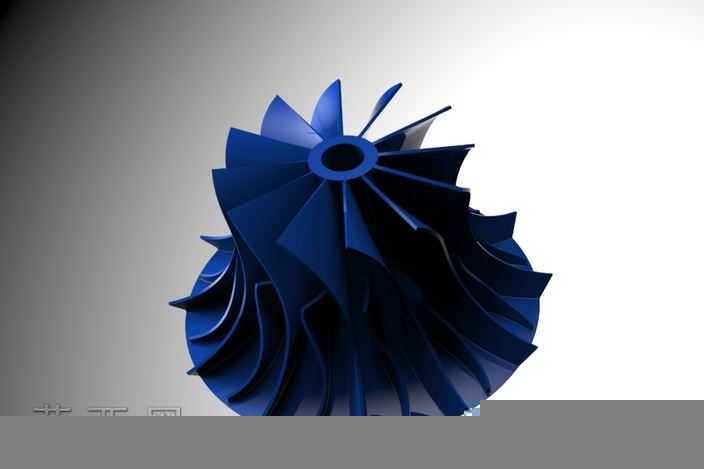

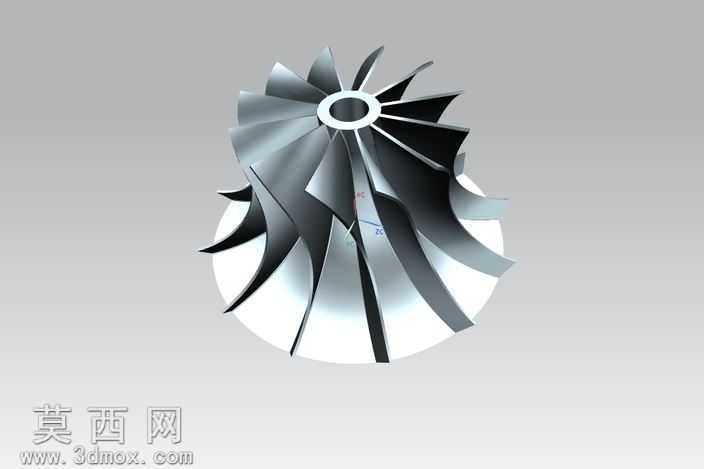

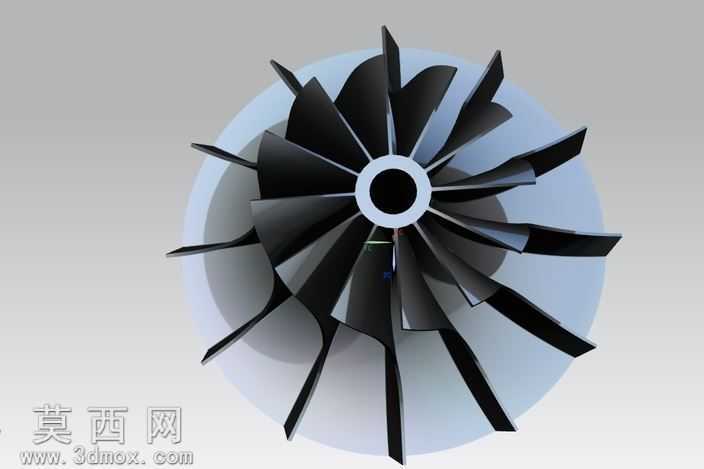

本叶轮作品采用NX7.5平台完成全参数化三维建模，整体围绕中心轮毂做圆周阵列式曲面布局，建模阶段先完成中心带轴孔的轮毂基体特征搭建，精准定位轮毂的安装轴孔直径、轮毂外圆尺寸与轴向厚度，确保后续叶片安装基准的尺寸精度符合流体动力部件的装配要求。叶片部分采用自由曲面建模思路，先绘制单枚叶片的空间轮廓引导线，通过扫掠、曲面修剪、曲率连续性调整完成单个叶片的造型，每枚叶片从轮毂连接处向外缘平滑延伸，曲面弧度经过反复调整，兼顾流体过流效率与结构强度，叶片边缘做了细微的圆角过渡处理，避免实际生产或仿真过程中出现应力集中问题。完成单枚叶片建模后，以轮毂中心轴线为阵列基准，做等角度圆周阵列，阵列过程中严格控制每枚叶片的角度间距，确保整体叶轮的动平衡性能达标，避免高速旋转时出现偏载震动问题。渲染阶段为叶片赋予高透玫红色半透明材质，调整材质的折射率、透光率与高光参数，让叶片呈现出通透艳丽的视觉效果，能够清晰展现叶片层叠排布的内部结构，轮毂部分搭配深黑色哑光材质，与玫红色叶片形成强烈的视觉对比，突出整体造型的层次感。设计过程中重点考量了叶片曲面的顺滑度，每一处曲面衔接都做了G2连续处理，保证曲面无褶皱、无突兀折角，既满足流体机械过流部件的气动或液动性能要求，也通过半透明材质的渲染效果直观展现叶轮内部的叶片排布逻辑，整体造型在符合工业零部件功能逻辑的基础上，兼具独特的视觉表现力，可用于流体机械原理演示、叶轮结构参考、工业设计外观展示等场景，建模过程保留了完整的参数化特征，可根据实际工况需求调整叶片数量、曲面弧度、轮毂尺寸等参数，快速适配不同功率、不同介质工况下的叶轮设计需求。
