大容量手提式饮用水塑料储水容器结构设计

　　日常流通领域的大容量饮用水储装容器，核心功能是完成10L以上量级饮用水的密封存储、搬运周转与终端取用，覆盖社区直饮水站分装、家庭应急储水、户外作业携水、餐饮门店备水等多个实际场景，这类容器的结构设计需要平衡吹塑成型工艺性、堆叠承载能力、握持搬运舒适度与密封可靠性，不能仅做外观曲面的堆砌。

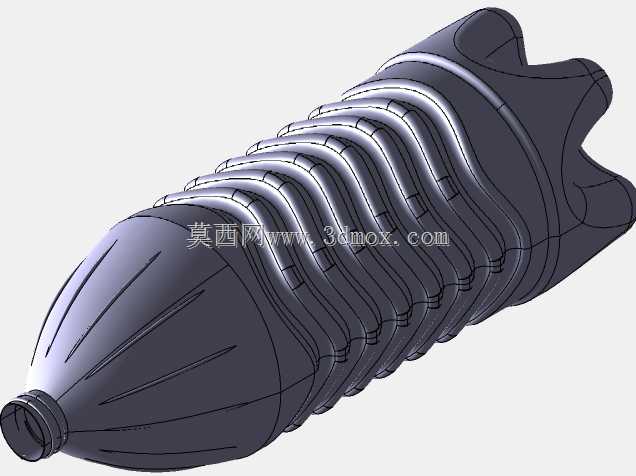

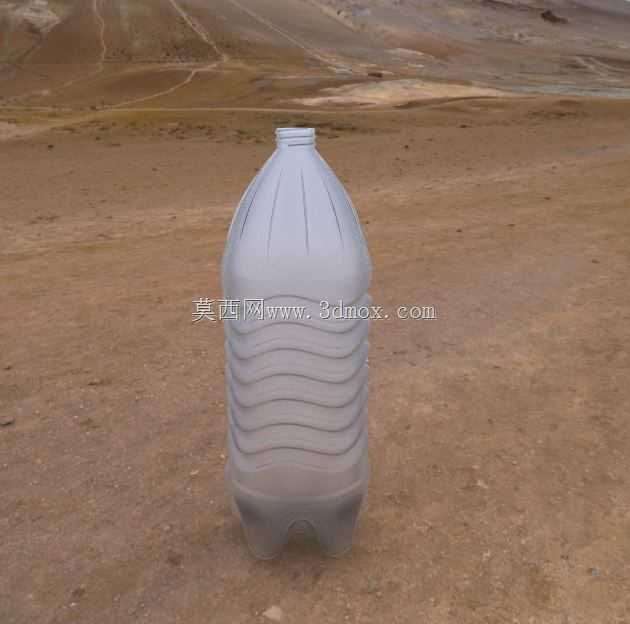

　　从结构设计逻辑来看，该容器采用一体式吹塑成型的HDPE材质方案，整体为上窄下宽的类圆柱轮廓，底部设置三个内凹的支撑脚，三个支撑点的平面度公差控制在0.8mm以内，既可以保证容器直立放置时的稳定性，避免满水状态下受外力碰撞出现侧翻，同时内凹结构可以在空瓶堆叠时让上层容器的底部嵌入下层容器的瓶口区域，减少仓储与运输过程中的堆垛空间占用，降低物流环节的磕碰风险。瓶身中段设计有多圈环形波浪加强筋，每道加强筋的凸起高度为3mm，圆弧过渡半径为5mm，这种结构并非装饰性纹路，一方面可以提升瓶身的环向刚度，避免满水状态下瓶身受内部水压作用出现过度鼓胀，导致堆垛时上层容器滑落；另一方面环形纹路可以增加握持时的摩擦力，在搬运满水容器时减少手部打滑的概率，同时波浪形的曲面可以分散吹塑冷却过程中的内应力，减少成型后瓶身出现应力开裂的问题。

　　瓶口区域采用标准的外螺纹结构，螺纹牙型为梯形，螺距为6mm，配合对应的内螺纹瓶盖可以实现可靠密封，螺纹起始端设计有15度的导向倒角，方便使用者快速对准旋合瓶盖，不需要反复调整对位，瓶口下方设置有一圈宽度为4mm的限位凸台，既可以作为瓶盖旋合到位的限位结构，避免旋合过度导致螺纹滑牙，同时凸台下方的瓶颈区域做了加厚处理，厚度比瓶身平均厚度厚1.2mm，因为这个区域是搬运时提手受力的主要传递路径，加厚处理可以避免长期提拿满水容器时瓶颈出现变形断裂。瓶身上部靠近瓶颈的位置设计有一体化的内凹提手结构，提手的握持宽度为35mm，边缘做了R2的圆角过渡，避免握持时硌手，提手与瓶身的连接区域做了渐变加厚处理，从提手位置的2.5mm厚度平滑过渡到瓶身的1.2mm平均厚度，分散提拿时的应力集中，防止满水状态下提手与瓶身连接处出现撕裂。

　　从安装与适配边界来看，该容器的最大外径为185mm，总高度为380mm，瓶口外径为48mm，这个尺寸可以适配市面上常见的桶装水支架、手动压水器以及电动抽水器的安装尺寸，不需要额外定制适配配件，用户可以直接搭配通用取水配件使用。底部支撑脚的外接圆直径为170mm，可以稳定放置在常规饮水机的顶部置物台、家用橱柜的层板以及户外便携桌的台面上，不会因为支撑尺寸超出台面范围出现放置不稳的问题。瓶身的壁厚设计采用梯度分布方案，底部支撑区域壁厚为1.8mm，瓶身中段壁厚为1.2mm，瓶颈与提手区域壁厚为2.2mm，这种梯度壁厚设计既可以保证各个受力区域的结构强度，又可以尽可能减少原材料的用量，降低单件产品的材料成本，同时符合吹塑成型的工艺要求，避免出现壁厚不均导致的成型缺陷。

　　在细节设计上，瓶身靠近底部的位置做了磨砂质感的微纹理处理，这个区域是日常放置时最容易与台面产生摩擦、沾染污渍的位置，微纹理既可以掩盖日常使用产生的细微划痕，保持外观的整洁度，又可以增加底部与台面之间的摩擦力，进一步提升放置稳定性。瓶身上部的光滑区域预留了足够的标签粘贴位，粘贴位的平面度控制在0.3mm以内，保证产品标签粘贴后不会出现翘边、气泡的问题，标签位的尺寸为120mm*80mm，可以容纳常规的产品信息、生产日期、合格标识等印刷内容。容器的内部转角全部采用R8以上的圆弧过渡，没有直角死角，一方面方便生产过程中的模具脱模，减少吹塑成型时的应力集中，另一方面方便用户后续清洗容器内部，避免残留的水渍滋生细菌，提升重复使用时的卫生性。

　　这类储水容器的结构设计不需要复杂的装配结构，全部功能通过一体式吹塑结构实现，在满足使用强度要求的前提下尽可能简化结构，既可以提升生产效率，降低生产过程中的不良率，又可以减少后续使用过程中的故障点，提升产品的实际使用寿命，适配民用储水、周转分装的各类实际使用需求。
