弧形金属轮罩防护结构三维数模

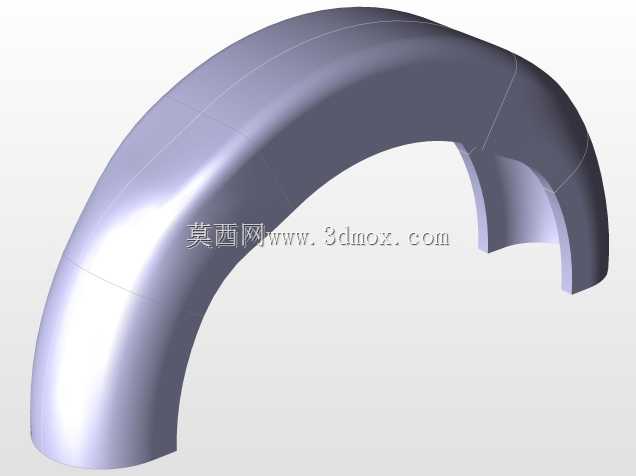

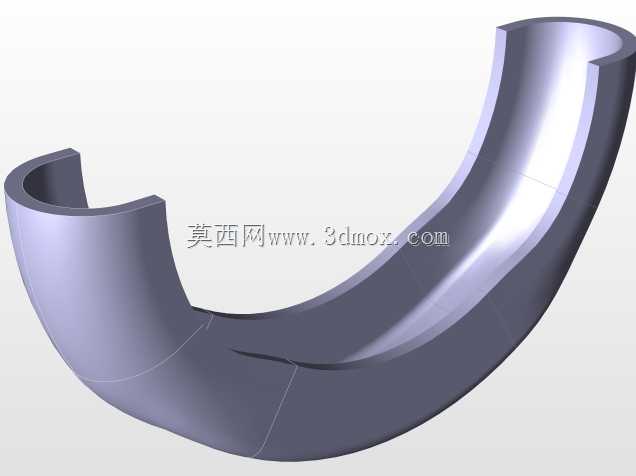

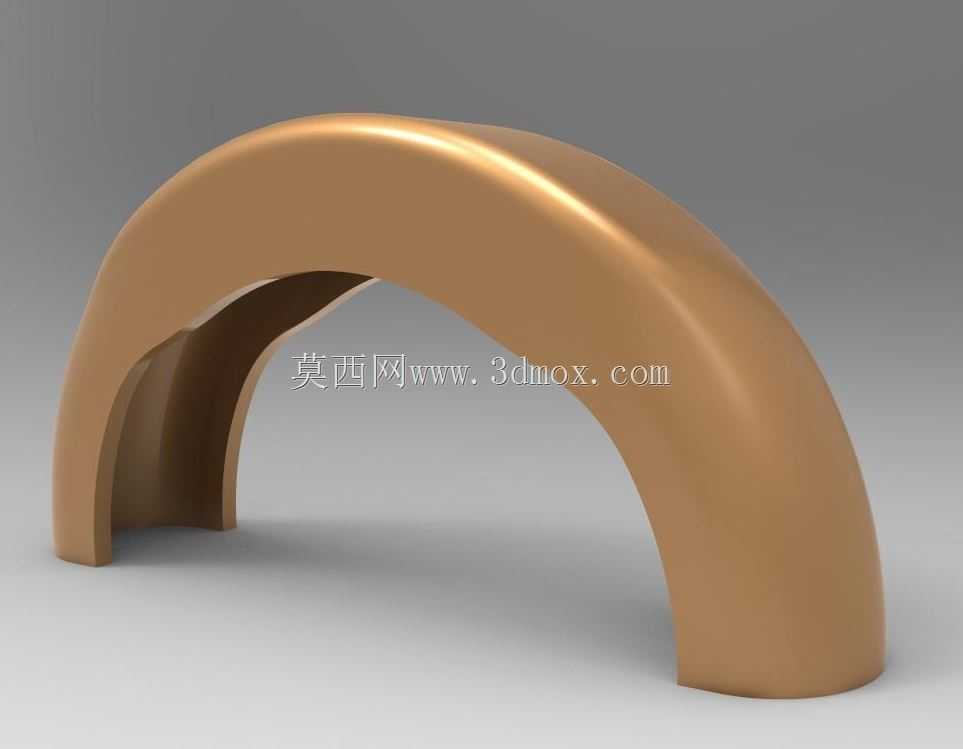

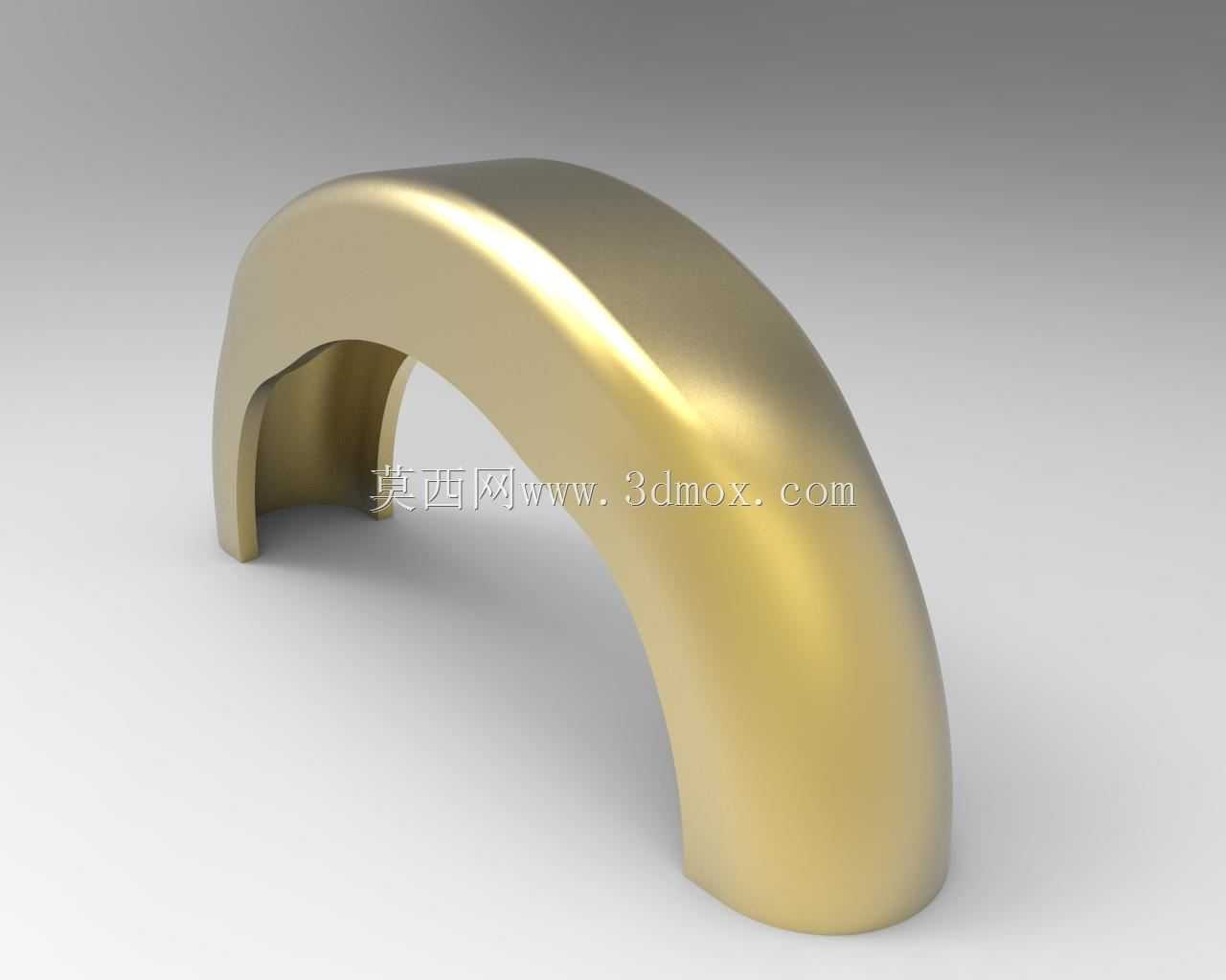

　　做行走类设备结构设计的时候，轮边防护的轮罩是很容易被忽略但又直接影响设备运行安全与外观规整度的构件，很多刚入行的工程师做轮罩设计时要么只做个简单的弧形板凑数，要么完全不考虑安装边界与周边部件的运动干涉，最后现场装配时要么磨轮胎，要么和转向拉杆、减震支臂产生运动剐蹭，反而起不到防护作用。这款弧形轮罩的结构设计，首先是从轮边的运动包络出发做的曲面拟合，整体采用等厚圆弧过渡结构，曲面曲率完全匹配对应规格行走轮的外轮廓运动轨迹，罩体与轮体之间预留了均匀的安全间隙，既不会因为间隙过小在轮体跳动、转向时发生剐蹭，也不会因为间隙过大导致防护失效，让行进过程中卷带的碎石、泥点从缝隙甩出伤及周边部件或者操作人员。从实际应用场景来看，

　　这类轮罩既可以用在小型工业搬运车辆的轮边防护，也可以适配自动化输送线的从动轮组、户外移动作业设备的行走轮防护，甚至部分小型游乐设施的行走轮防护也能参考这个结构逻辑做适配调整。设计的时候没有做多余的加强筋外露结构，整个外曲面是连续顺滑的金属质感弧面，一方面是避免外露棱边积灰积污，日常设备清洁维护的时候只需要简单擦拭就能清理表面附着的泥污、灰尘，另一方面连续顺滑的曲面也能降低设备行进过程中的风阻，对于户外移动作业的设备来说，长期运行下来能减少不必要的动力损耗。在安装边界的处理上，罩体的两个下端支脚做了平直的安装贴合面，安装面的孔位预留了足够的调整余量，现场装配时可以根据实际轮组的安装高度做小范围的位置微调，不需要二次加工修配罩体本身。

　　很多工程师做轮罩设计时容易犯的错误是只考虑静态的装配间隙，忽略轮体在承载后的下沉量、转向时的最大摆角，还有设备经过颠簸路面时轮组的上下跳动行程，这款轮罩在做曲面构建的时候，已经把这些运动变量都纳入了包络计算范围，整个罩体的内弧面比轮体的最大运动外轮廓还要多出足够的安全冗余，哪怕轮组在最大承载下沉、最大角度转向的极限工况下，也不会和罩体内壁发生接触。从结构强度的角度看，整体弧形的结构本身就具备更好的抗形变能力，同等板材厚度下，弧形罩体的抗冲击能力比平面折弯的护罩高很多，哪怕行进过程中带起的碎石高速撞击到罩体内壁，弧形结构也能把冲击力均匀分散到整个罩体，不会出现局部凹陷变形的问题。另外罩体的边缘做了小半径的卷边处理，不是锋利的板材切口，

　　一方面是避免装配和后期维护时锋利边缘划伤操作人员，另一方面卷边结构也相当于给罩体边缘做了一圈加强筋，能大幅提升罩体边缘的结构刚度，不会因为长期的振动出现边缘变形、翘曲的问题。在和周边部件的适配性上，这款轮罩的外侧曲面没有突出的安装凸台或者外挂结构，不会和轮边的刹车管线、传感器走线产生干涉，走线可以顺着罩体内侧的预留空隙布置，用扎带简单固定即可，不需要额外做走线支架。很多现场运维的师傅都有体会，设计不合理的轮罩在拆轮换胎的时候需要把整个罩体完全拆下来，费时费力，这款轮罩的安装支脚位置做了优化，拆卸轮组的时候只需要松开轮轴的固定件，不需要完全拆除轮罩就能把轮组从侧向取出，能大幅降低后期运维的拆装工作量。做这类防护构件的三维建模时，最考验的就是曲面和实体结构的衔接处理，很多人做出来的轮罩曲面和安装支脚的衔接处会出现生硬的折角，不仅外观难看，应力集中的位置在长期振动工况下很容易出现焊缝开裂或者板材疲劳断裂的问题，这款数模里的曲面和安装支脚是做了顺滑的相切过渡，没有突兀的棱角，应力分布更均匀，不管是采用钣金折弯焊接成型，还是采用一体冲压成型，都能很好的实现设计结构，不会出现成型困难的问题。对于需要做轻量化设计的应用场景，这个结构也可以在不改变整体外形曲面的前提下，在罩体非受力区域做减重孔设计，只需要在减重孔边缘做翻边处理就能保证整体刚度不会出现明显下降，适配不同载荷等级的设备使用需求。
