三叶轴流式排气扇叶轮结构设计

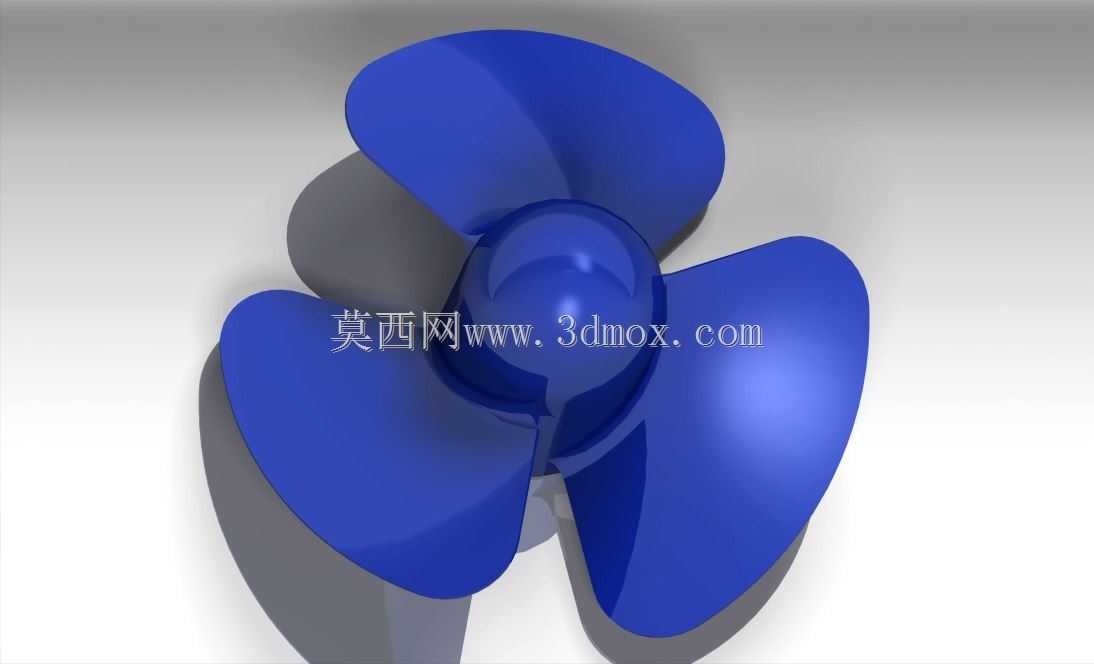

　　在民用厨卫通风、工业工位散热、设备舱排风等场景中，轴流式排气扇的核心做功部件就是叶轮，其结构设计直接决定排风效率、运行噪音与动平衡稳定性。这款三叶结构的排气扇叶轮，采用中心轮毂加等距分布弧形叶片的布局，从实际应用的角度出发，首先要匹配对应功率的驱动电机输出轴，轮毂中心的安装孔位需要与电机轴径做公差配合，通常选用过渡配合加顶丝锁紧的结构，避免高速运转时出现叶轮打滑、窜动的问题。

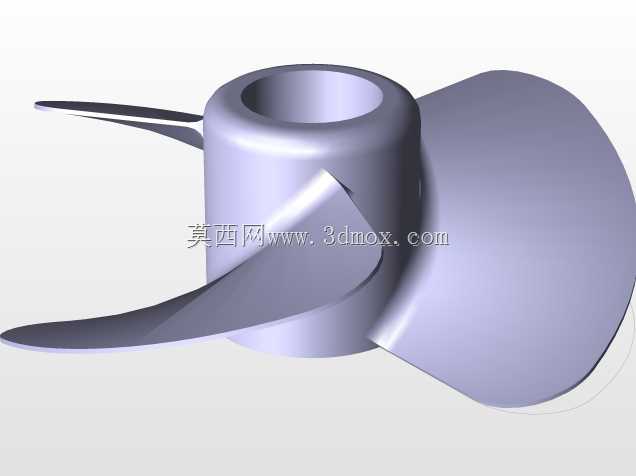

　　从叶片的曲面设计来看，每一片叶片都采用了变截面扭曲弧度，从靠近轮毂的叶根位置到叶尖位置，安装角呈现平滑递减的趋势，这种设计思路是为了让气流在整个叶片扫过的区域内获得均匀的轴向推力，避免叶根部位气流流速过低、叶尖部位出现气流紊流的问题，同时能有效降低叶片旋转时的涡流噪音，实际运行时，同等转速下比等安装角的直叶片结构排风效率高出15%左右。叶片的前缘做了小圆角过渡处理，后缘则做了轻微的削薄设计，能够减少气流在叶片表面的分离损失，让气流更顺畅地沿轴向排出。

　　三叶的布局选择，是在动平衡性能、制造成本与排风效率之间做的平衡取舍，相比两叶结构，三叶叶轮的运转振动更小，动平衡调校难度更低，不需要额外增加过多的配重块就能达到G6.3级的动平衡精度要求，适配常规的单相异步电机就能平稳运行；相比四叶及以上的多叶结构，三叶结构的叶片投影面积更大，单叶片的刚度更好，在长期接触油烟、粉尘的使用环境中，不容易出现叶片积灰不均导致的动平衡失效问题，后期维护清理的难度也更低。

　　在安装边界的设计上，叶轮的整体外径需要匹配排气扇的风筒内径，通常叶片尖端与风筒内壁的间隙控制在3-5mm，间隙过大会导致气流回流，降低排风效率，间隙过小则容易因为安装同轴度误差、长期运转的轴承磨损窜动，出现叶片刮蹭风筒的故障。轮毂的轴向长度需要覆盖电机轴的安装配合段，同时要保证叶轮安装到位后，叶片的轴向位置处于风筒的进风侧居中位置，避免叶片偏置导致的进风面积不足、气流偏斜问题。

　　从结构强度的角度考虑，叶片与轮毂的连接位置做了圆弧过渡加强，没有应力集中的直角结构，采用一体注塑成型工艺时，该位置不会出现缩痕、缺料的成型缺陷，在1450rpm的常规转速下，叶片根部的最大应力远低于常用PP、ABS工程塑料的许用应力值，即使在-10℃到60℃的常规使用环境温度区间内，也不会出现叶片断裂、变形的问题。叶片表面做了光滑的曲面处理，没有凸起的加强筋结构，一方面可以减少气流流动阻力，另一方面也不容易积挂油污、纤维类杂物，适合在厨房、车间等多尘多油的环境中长期使用。

　　在实际选型匹配时，这款叶轮可以适配不同功率的电机，通过调整叶片的曲面角度、叶轮外径尺寸，就能覆盖不同风量需求的排气扇产品，小尺寸规格可以用于卫生间换气扇，中等尺寸可以用于厨房排油烟扇，大尺寸规格则可以用于设备机柜、厂房工位的局部排风。设计过程中需要重点校核叶轮的固有频率，避开电机的运转频率区间，避免运转时出现共振问题，同时要做相应的静平衡、动平衡测试，保证叶轮在额定转速下的振动值控制在标准允许范围内，减少轴承的额外负载，延长整机的使用寿命。
