微型乘用车车身壳体概念结构设计

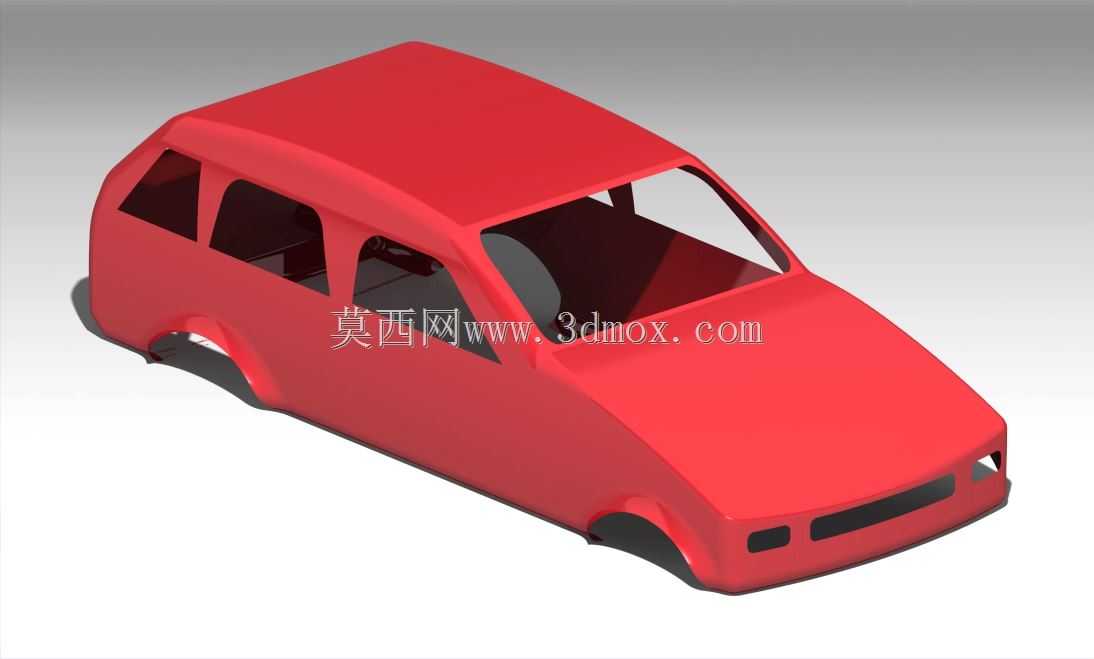

　　日常做整车前期概念方案时，最先落地的就是车身壳体的三维结构，这个模型呈现的是微型两厢乘用车的车身外覆盖件与基础承载壳体的整合形态，没有附带车门、底盘、动力总成等附属部件，仅保留了乘员舱与前部机舱的核心轮廓结构。从实际应用场景来看，这类概念车身结构主要用于整车开发前期的造型评审、人机工程校核、空气动力学初步仿真以及总布置边界确认，是整车项目立项后第一个需要敲定的结构基准，后续的内外饰安装、底盘硬点匹配、车门密封结构设计都要以这个壳体的边界作为设计依据。

　　从功能特性上看，这个壳体整合了A柱、B柱、C柱的基础轮廓，预留了前后风挡、侧窗的安装开口，前部预留了前保险杠、前大灯、前进气格栅的安装位，轮拱位置做了弧形避让结构，能够适配常规微型车的轮胎跳动行程，避免转向或者颠簸时轮胎与车身发生干涉。乘员舱部分的轮廓按照两门或者三门微型车的布局设计，侧窗开口尺寸兼顾了乘员视野与车身侧面的结构强度，车顶线条从A柱顶端平缓过渡到C柱，既能够保证后排乘员的头部空间，也能在前期风阻仿真中获得更低的风阻系数。

　　设计思路上，这类概念车身不会一开始就做复杂的加强筋、防撞梁等细节结构，优先保证外曲面的连续性与分块合理性，所有曲面都按照A级曲面的基础要求做G2连续过渡，避免后续做渲染或者油泥模型制作时出现曲面褶皱。车身侧面的腰线做了内凹式的简化处理，既能够提升侧面的视觉层次感，也能在一定程度上提升侧面覆盖件的刚性，减少薄板冲压后的形变概率。前部机舱的轮廓按照前置前驱车型的布局预留了足够的纵深，能够容纳常规三缸发动机或者纯电车型的驱动电机、电控系统的安装空间，不会出现后续总布置时部件超出车身边界的问题。

　　从安装边界与尺寸逻辑来看，这类微型车身的轴距通常控制在2.2米到2.4米区间，整车长度不超过3.5米，宽度控制在1.5米到1.6米之间，高度在1.5米左右，能够满足城市通勤场景下的灵活停靠需求。车身壳体的壁厚按照概念阶段的通用设定取1.5mm到2mm的薄板参数，后续做结构细化时可以根据碰撞仿真的结果在关键承力位置增加厚度或者添加加强板。轮拱的避让半径按照13寸到14寸轮毂的尺寸做预留，轮胎跳动的上下行程预留120mm的空间，转向时的轮胎最大转角预留35度的避让空间，避免后续底盘设计时需要反复修改车身曲面。

　　在实际工程推进中，这类概念车身模型还会作为后续模具开发的初步参考，外覆盖件的分缝线位置会沿着曲面的棱线布置，既能够保证冲压时的板材成型率，也能降低后续装配时的缝隙调整难度。前后风挡的安装面预留了5度左右的安装倾角，能够匹配常规的玻璃粘接工艺，侧窗的安装面做了齐平化设计，减少行车时的风噪产生。车身尾部的轮廓预留了尾门的安装开口，开口尺寸能够满足日常放置小件行李的需求，后保险杠的安装位与前部保持一致的突出量，满足低速碰撞时的缓冲要求。

　　做这类概念结构时，最需要注意的就是曲面的拔模角度，所有外覆盖件的曲面都要预留至少3度的冲压拔模角度，避免后续模具开发时出现倒扣结构，增加不必要的模具成本。同时车身的所有棱线都做了R3以上的圆角过渡，既能够提升外观的柔和感，也能避免冲压时出现应力集中导致的板材开裂。乘员舱的内部轮廓按照人机工程的要求做了初步校核，前排座椅的位置预留了足够的腿部空间，后排座椅的靠背角度按照110度的舒适角度做了轮廓避让，不会出现乘员头部顶到车顶的问题。
