精密插拔式销锁紧连接组件结构设计

　　这类销锁紧结构在工业装配场景里的应用覆盖范围极广，小到小型检测设备的快换探头安装，大到自动化产线的工装夹具快速定位、小型机电设备的模块快拆连接，都能见到同原理结构的身影。不同于传统螺纹锁紧需要多圈旋合、弹性销锁紧存在配合间隙的问题，这类插拔式销锁紧组件可以实现轴向的快速插入锁紧，单次插拔动作就能完成连接与解锁，在需要频繁更换模块、快速拆装维护的工位上，能大幅缩减拆装辅助时间，降低操作人员的动作复杂度。

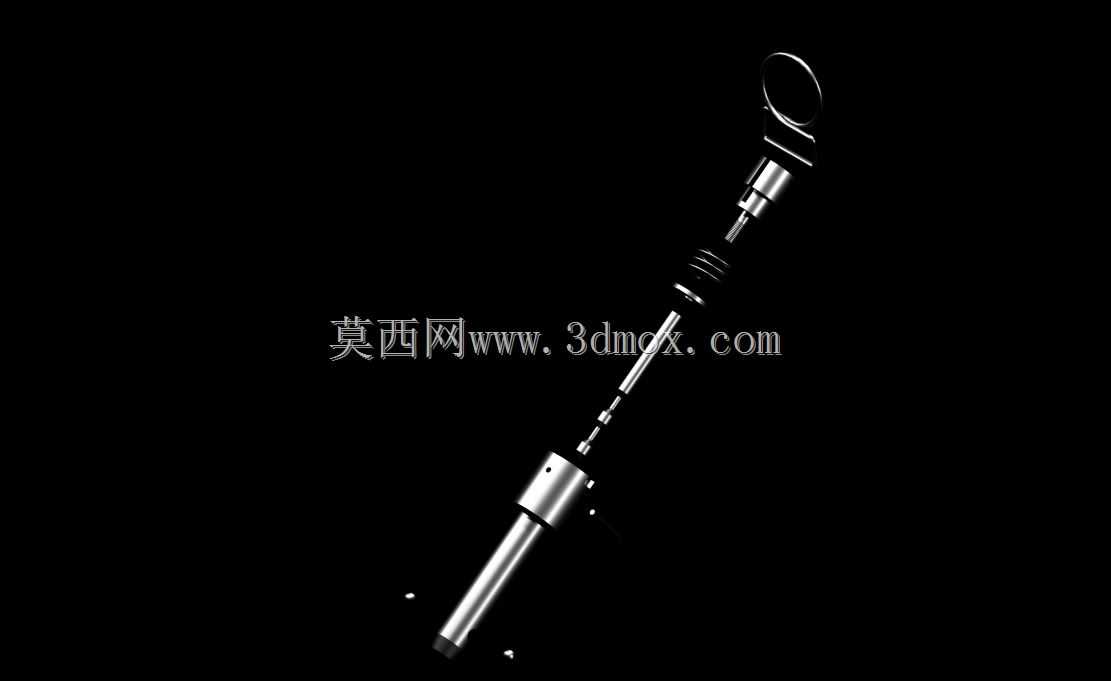

　　从实际功能逻辑来看，这套结构的核心是通过内部的弹性卡合结构，在销体插入对应安装孔达到预设深度后，卡合件自动弹出卡入配合件的卡槽内，实现轴向与周向的双向限位，避免设备运行过程中因为振动、冲击出现销体脱出、连接松脱的问题。解锁时只需要拉动尾部的拉环，带动内部的联动结构收回卡合件，就可以顺畅拔出销体，整个过程不需要额外借助扳手、卡簧钳等辅助工具，单手即可完成操作，对于狭小安装空间内的拆装作业尤其友好。

　　在设计思路上，这套结构优先考虑了长期往复插拔的耐磨性能，所有相对运动的配合面都做了适配的公差配合设计，卡合件与销体本体的接触位置做了圆角过渡，避免长期插拔过程中出现应力集中导致的零件崩裂。销体的外圆配合面根据使用场景的精度要求，可以选择不同的配合公差等级，如果是用于精密定位的场景，配合公差可以选H7/g6的小间隙配合，保证插入顺畅的同时将径向跳动控制在极小范围内；如果是用于普通的快速连接场景，可以适当放大配合间隙，降低加工成本与对安装孔的精度要求。

　　外形尺寸与安装边界方面，这类销锁紧组件的径向尺寸通常根据所需承受的拉脱力来匹配，常规小型应用场景下销体直径在3mm到8mm区间，对应的安装孔只需要加工对应直径的光孔，在孔内预设对应卡合件的环形卡槽即可，不需要额外加工螺纹、键槽等复杂结构，大幅降低了配合件的加工难度。销体的总长度根据实际连接的叠层厚度来确定，需要保证插入后卡合件能完全卡入卡槽，同时尾部的拉环留有足够的操作空间，通常拉环的尺寸设计要能容纳成年人手指指尖穿入，方便戴劳保手套的操作人员也能顺利拉动解锁。

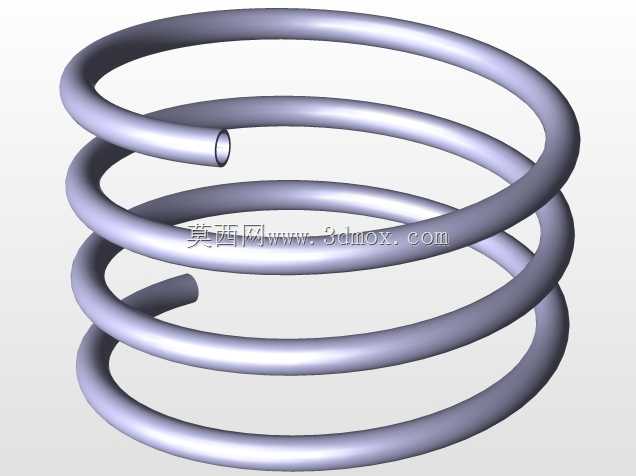

　　结构细节上，销体内部设置了复位弹性件，保证解锁外力撤除后，卡合件能自动复位到锁紧位置，避免因为振动导致卡合件意外收回。销体的插入端做了导向倒角，安装时不需要完全对准也能顺利滑入安装孔，降低了对位难度。外表面的环形槽结构一方面可以减轻销体自身重量，另一方面可以存储少量润滑脂，长期往复插拔时能保持配合面的润滑状态，减少磨损量，延长结构的使用寿命。在有防尘防水要求的应用场景下，还可以在销体的配合位置增加密封圈槽，加装对应规格的O型圈，就能实现安装位置的密封，适配多粉尘、有少量喷淋的工业作业环境。
