2.5英寸内螺纹连接黄铜截止阀结构

　　在民用建筑给排水、小型暖通空调支路、小型工业流体输送支路的管路系统中，这类2.5英寸规格的内螺纹黄铜截止阀是应用频次极高的管路控制元件，核心作用是通过手动操作实现管路内流体的通断控制，相比同通径的闸阀，其截断密封性能更稳定，节流调节的线性度更优，适合需要频繁调节开度或者要求零泄漏截断的中低压管路场景。从实际安装场景来看，该阀采用内螺纹连接形式，无需配套法兰片与密封垫片，安装时仅需在对接的外螺纹管段缠绕生料带或者涂抹管螺纹密封胶即可完成紧固，安装效率远高于法兰连接阀件，适合管径在DN65及以下的小管径管路布设，常见于家装入户水支路、小型换热机组的分支管路、空压机站的支路输气管路、小型燃油输送管路等场景，适用介质涵盖常温清水、压缩空气、无腐蚀性轻质油品等常见工业与民用流体，工作压力等级适配常规1.6MPa及以下的中低压管路工况。

　　从结构设计逻辑来看，该阀采用下进上出的典型截止阀流道结构，流体从阀瓣下方进入阀腔，向上绕过阀瓣后从出口端流出，这种流道设计使得阀瓣在关闭状态下，介质压力会作用在阀瓣下方，辅助密封副压紧，降低手轮操作的力矩需求，同时避免长期关闭状态下阀杆受到持续的介质冲蚀。阀体采用黄铜锻压成型工艺，整体流道做了圆弧过渡处理，尽可能降低介质流经阀腔时的局部阻力损失，减少管路系统的压损消耗，相比铸造黄铜阀体，锻压材质的致密度更高，耐压能力更强，长期使用过程中不会出现砂眼渗漏的问题。阀杆与阀体之间采用填料密封结构，通过压紧螺母挤压填料函内的密封填料，实现阀杆转动与升降过程中的动密封，日常维护时仅需适当拧紧压紧螺母即可补偿填料磨损带来的渗漏，无需整体拆解阀门，维护成本极低。

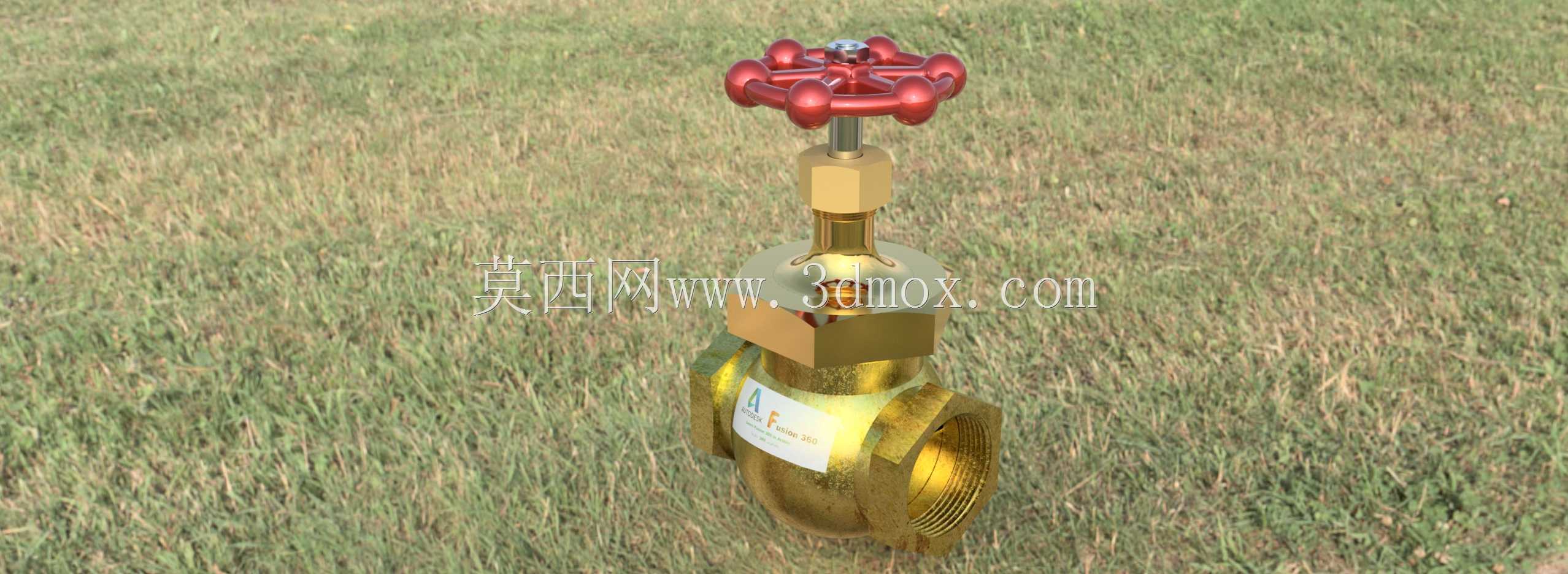

　　操作端采用十字形红色手轮，手轮与阀杆之间通过方榫结构连接，传递扭矩的过程中不会出现打滑问题，手轮表面做了防滑纹理处理，操作人员佩戴常规劳保手套即可完成大力矩操作，无需额外配套扳手等工具。手轮下方设置了六角形的阀杆螺母压盖，既可以对阀杆的升降行程起到限位作用，也可以作为填料压紧的受力结构，拆解维护时用普通活动扳手即可拧开压盖，更换内部的密封填料或者阀瓣密封件。从安装边界尺寸来看，该阀的进出口端为标准G2.5英寸管螺纹，螺纹长度符合常规管螺纹连接的啮合长度要求，安装时预留的轴向操作空间需要满足手轮全开状态下的高度需求，手轮的旋转直径范围内不能布设其他管路或者结构件，避免操作时出现干涉。阀体两端的螺纹同轴度控制在合理公差范围内，安装对接时不会出现别劲问题，避免长期受力不均导致阀体螺纹开裂。

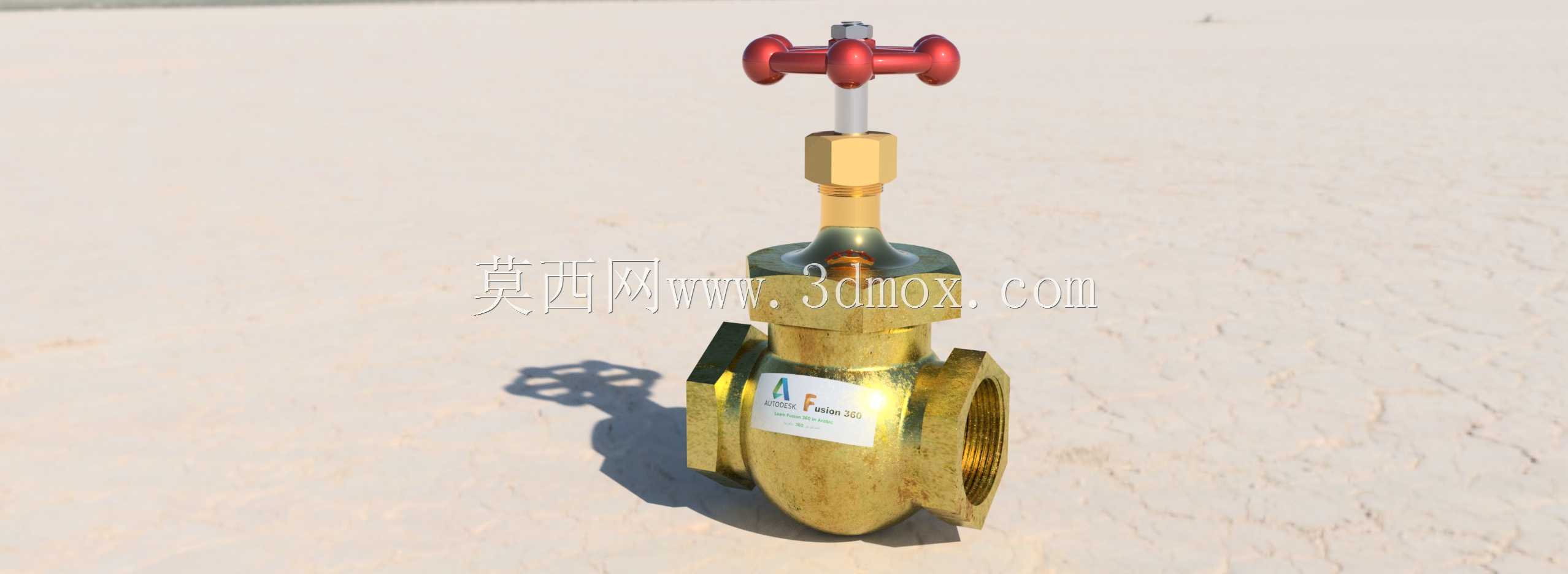

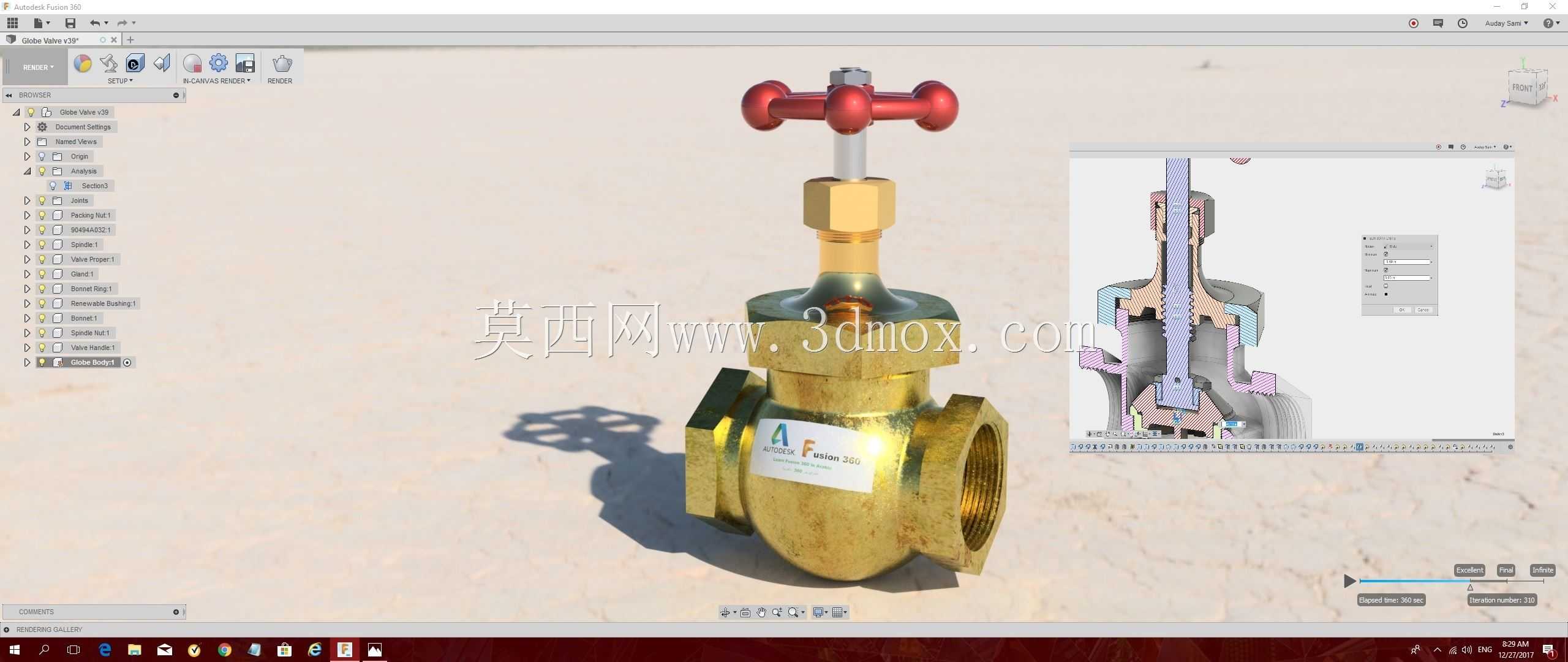

　　从建模还原的角度来看，该模型完整还原了阀体的外轮廓流线型结构，包括阀体中部的加强筋结构、进出口端的螺纹收尾结构、阀瓣与阀座的密封配合面结构、阀杆的梯形传动螺纹结构、手轮的防滑纹理与中心连接方孔结构，所有配合面的公差都按照实际机械加工的常规公差带做了预留，既可以用于管路系统的三维布管干涉校验，也可以用于阀门结构原理的教学演示，还可以作为水暖配件选型阶段的可视化参考。模型的外观渲染还原了黄铜材质的金属质感，包括表面的轻微拉丝纹理、长期使用可能出现的色泽变化，手轮的红色烤漆质感、标签的印刷细节都做了还原，能够直观呈现产品的实际外观状态。在实际选型过程中，这类螺纹连接黄铜截止阀需要根据管路的介质类型、工作压力、工作温度选择对应的密封件材质，比如输送热水时需要选用耐高温的丁腈橡胶或者三元乙丙橡胶密封，输送油品时需要选用耐油橡胶密封，避免密封件长期接触介质出现溶胀失效，影响截断密封效果。
