V6发动机80mm孔径活塞组件结构设计

　　在V型六缸内燃机的整机结构中，活塞组件是直接承接燃烧做功、完成能量转换的核心往复构件，这款适配80mm缸径的活塞组件，主要面向排量在2.5L-3.0L区间的民用乘用车辆V6动力单元，也可适配同缸径的小型固定式发电机组、非道路移动机械的V型六缸动力配置。从实际装机场景来看，这类活塞组件需要在最高120bar以上的燃烧爆发压力、每分钟数千次的往复循环工况下长期稳定工作，同时要兼顾缸内密封、热量传导、往复惯性力平衡等多重工程需求，设计阶段需要平衡结构强度、轻量化、摩擦损耗三者的矛盾关系。

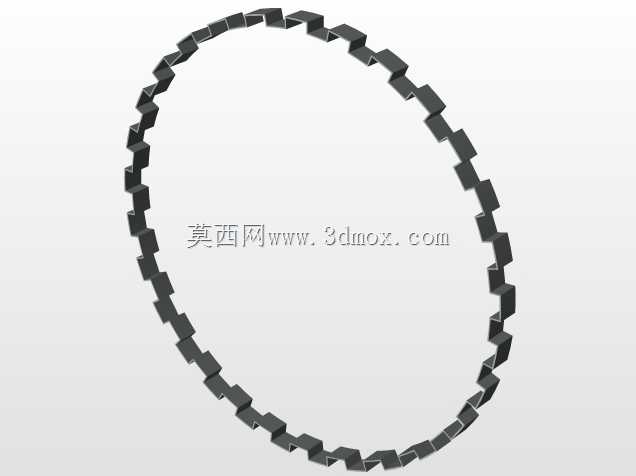

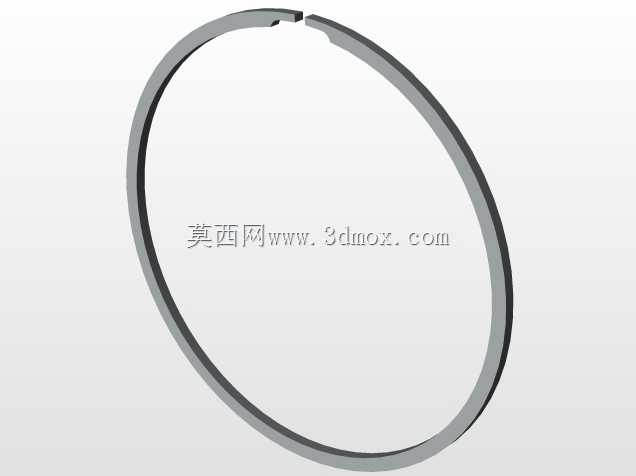

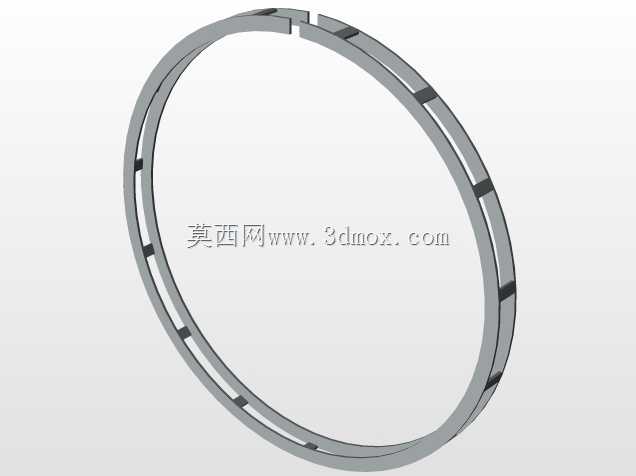

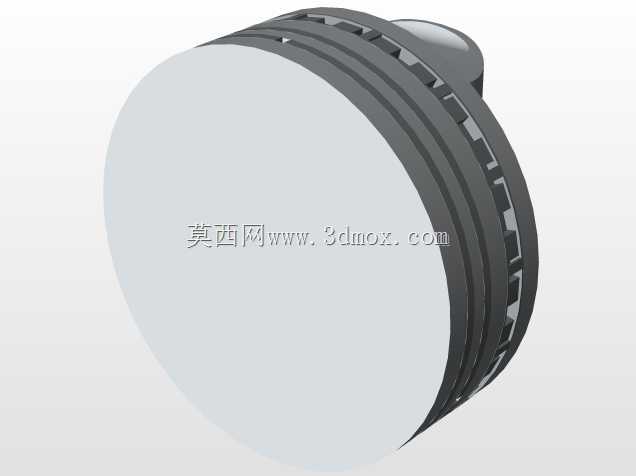

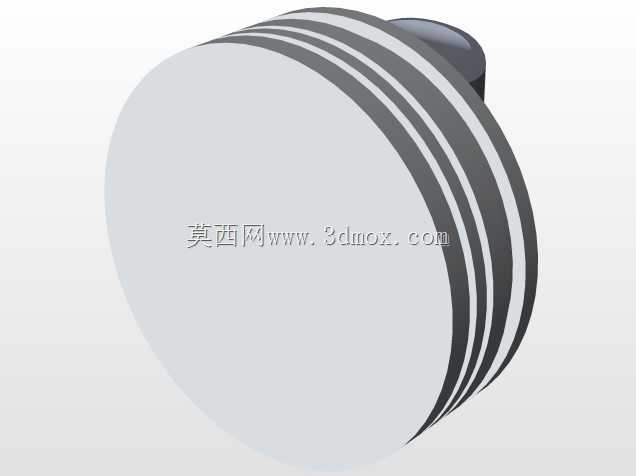

　　从结构设计思路来看，这款活塞采用分体式组合结构，活塞头部设置有多道环槽，分别适配气环与油环的安装，气环主要承担燃烧室内高压燃气的密封作用，避免高压燃气窜入曲轴箱造成动力损失与机油变质，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞头部的环槽位置经过结构强化处理，能够承受活塞环往复运动带来的高频冲击与磨损，环槽的轴向尺寸公差控制在微米级，保证活塞环安装后既可以自由浮动实现密封，又不会出现过大的间隙造成泵油效应。活塞顶部的燃烧室型面与缸盖燃烧室、气门结构匹配，能够在压缩行程终了时形成合理的挤气涡流，提升油气混合的均匀度，优化燃烧效率，降低爆震发生的概率。

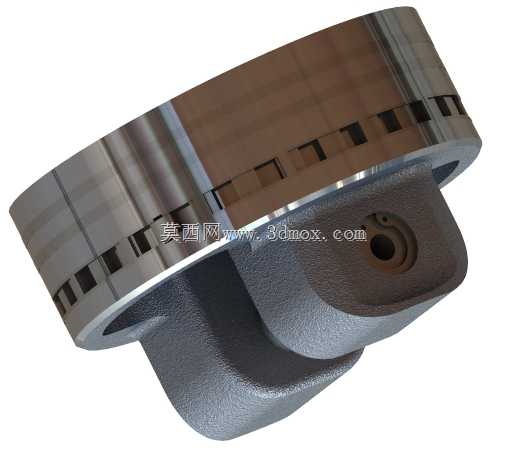

　　活塞销座部分采用倾斜式加强筋结构连接活塞头部与裙部，能够将活塞顶部承受的燃烧压力均匀传递到活塞销，再通过连杆传递到曲轴输出动力，加强筋的厚度与过渡圆角经过反复校核，既避免应力集中造成的疲劳开裂，又尽可能减少不必要的结构重量，降低往复运动产生的惯性力，减少发动机运转过程中的振动与噪声。活塞裙部采用型线优化设计，并非正圆柱结构，而是在冷态下呈现中凸变椭圆的型面，在发动机热机状态下，活塞受热膨胀后能够与气缸壁形成均匀的配合间隙，既避免冷启动时的敲缸异响，又防止热态下活塞膨胀卡滞在气缸内造成拉缸故障。裙部表面设计有特殊的储油结构，能够在往复运动过程中在裙部与缸壁之间形成稳定的润滑油膜，降低摩擦阻力，减少裙部的磨损量，提升组件的使用寿命。

　　从安装边界尺寸来看，这款活塞的公称直径为80mm，适配标准80mm缸径的湿式或干式气缸套，活塞销孔的直径、活塞压缩高度、活塞总高都与同系列V6发动机的连杆、曲轴、气缸体安装尺寸完全匹配，装机时不需要对其他周边部件进行修改，可直接用于同缸径V6发动机的生产装配与售后维修替换。活塞环的开口间隙、侧隙、背隙都按照量产发动机的工艺要求设计，能够覆盖常规水冷发动机的工作温度区间，在-40℃到120℃的冷却液工作温度范围内都能保持稳定的密封性能。组件的重量经过分组匹配，同一台发动机上装配的活塞组件重量差控制在工程允许的范围内，避免因重量差异造成曲轴动平衡超标，引发发动机运转抖动、轴承异常磨损等问题。

　　在实际使用过程中，这类活塞组件需要与气缸套、活塞环、活塞销、连杆等部件配合工作，活塞销采用全浮式设计，在发动机正常工作温度下，活塞销可以在连杆小头衬套和活塞销孔内自由转动，保证磨损均匀分布，活塞销两端设置有卡环槽，安装卡环后可以限制活塞销的轴向窜动，避免活塞销窜出刮伤气缸壁。活塞内部的冷却油腔设计可以通过连杆小头喷出的机油对活塞头部进行强制冷却，将活塞顶部吸收的燃烧热量及时带走，控制活塞的工作温度，避免活塞顶部因温度过高出现材料强度下降、热疲劳开裂等问题，同时也能降低活塞环槽的工作温度，减少活塞环的积碳卡滞风险，提升整个组件的工作可靠性。
