深沟球式滚珠轴承精密结构设计

　　在各类需要旋转传动的机械结构中，这类滚珠轴承是应用覆盖面极广的支撑部件，从普通的民用家电电机主轴，到工业生产线的输送辊筒支撑，再到中小型机床的传动轴定位、农用机械的轮系支撑，都能见到同结构轴承的应用身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，同时约束轴的径向与轴向窜动，保证轴系旋转时的同轴度精度，避免运转过程中出现轴系偏摆带来的零件磨损、传动异响甚至结构卡滞问题。

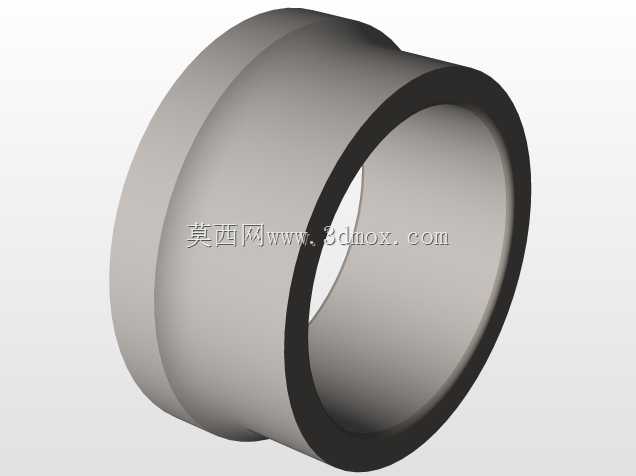

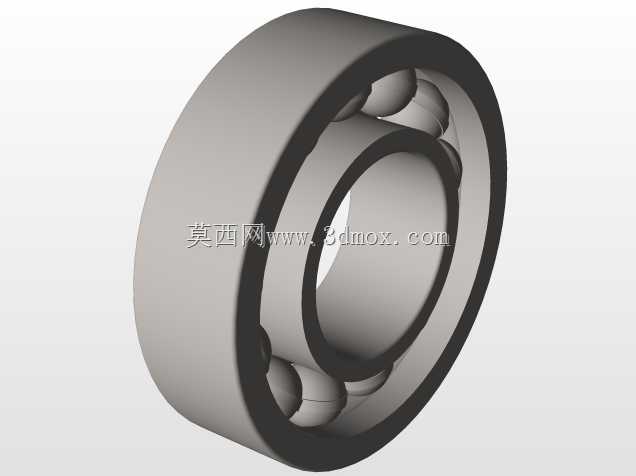

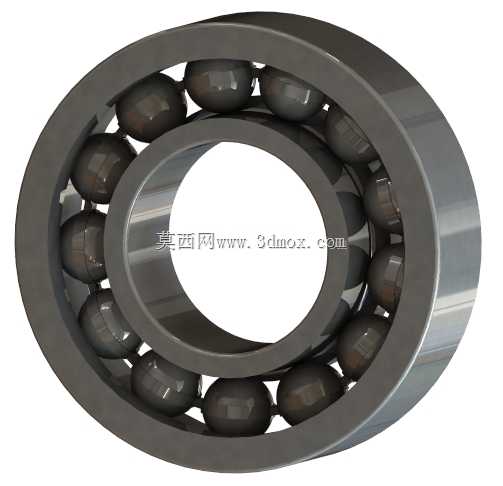

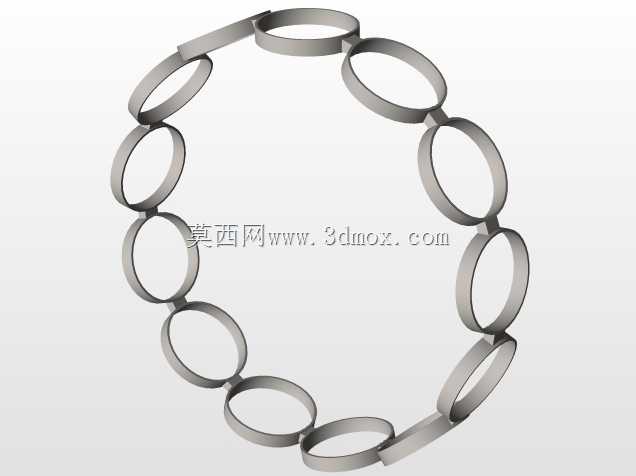

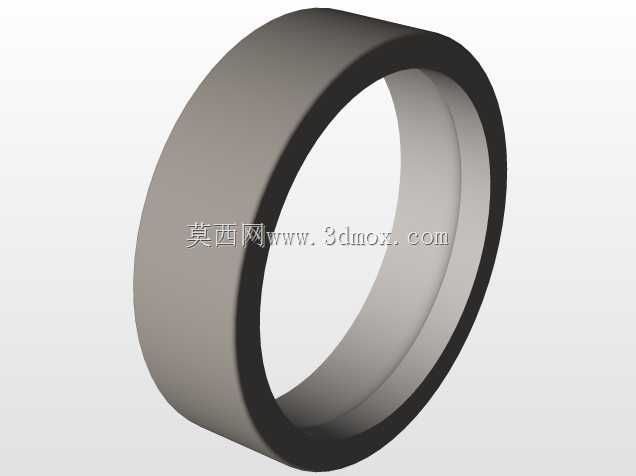

　　从结构设计逻辑来看，这款轴承采用经典的深沟滚道设计，内圈与外圈分别加工有与滚珠曲率匹配的弧形滚道，滚道的曲率半径略大于滚珠半径，既保证滚珠能够在滚道内顺畅滚动，又能让滚珠与滚道之间保持足够的接触面积，均匀分散承载时的接触应力，避免局部应力集中导致的滚道点蚀、滚珠碎裂等失效问题。保持架采用兜孔式结构，将每颗滚珠均匀分隔在滚道的圆周方向上，避免滚珠之间直接接触产生额外摩擦与碰撞，同时保证所有滚珠在运转过程中受力均匀，不会出现局部滚珠过载的情况。两侧的密封结构（对应不同应用场景可配置接触式或非接触式密封）能够阻挡外界的粉尘、切削液、水汽等杂质进入轴承内部滚道区域，同时防止轴承内部的润滑脂泄漏，延长轴承的维护周期与使用寿命。

　　在实际选型与安装适配层面，这类轴承的尺寸设计严格遵循通用安装边界规范，内圈内径与轴的配合面根据载荷特性选择过渡或小过盈配合，外圈外径与轴承座孔的配合根据工况选择间隙或过渡配合，安装时需保证轴肩与座孔挡肩的高度符合轴承安装尺寸要求，避免挡肩过高顶住保持架影响运转，或是挡肩过低无法提供足够的轴向定位支撑。轴承的径向游隙在设计时根据应用场景做了分级适配，普通工况下采用标准组游隙，适用于常规转速、常温环境的通用传动场景；如果是高速运转、工作温度较高的场景，可选用大游隙组别，避免热胀冷缩导致滚道与滚珠抱死；如果是对旋转精度要求较高的精密传动场景，可选用小游隙组别，提升轴系的运转刚性与旋转精度。

　　从实际使用的功能特性来看，这类滚珠轴承主要承受径向载荷，同时也能承受一定程度的双向轴向载荷，当径向游隙适当加大时，其承受轴向载荷的能力会相应提升，在部分转速不高、没有专用推力轴承的简易传动结构中，甚至可以直接用这类轴承承担双向轴向定位的作用。轴承的润滑方式根据转速与工况选择，低速重载场景可采用脂润滑，维护简单且密封要求低；高速高温场景可采用油润滑，散热效果更好，能适应更高的连续运转转速。在装配过程中，需要注意避免通过滚动体传递装配压力，也就是压装内圈时施力点只能作用在内圈端面，压装外圈时施力点只能作用在外圈端面，防止滚道与滚珠表面被压出压痕，导致轴承运转时出现异响、提前失效。日常运维中，需要定期检查轴承的运转温度、振动与异响情况，及时补充或更换润滑脂，清理密封件周边堆积的杂质，避免杂质进入滚道加剧磨损。这类轴承的结构成熟度高，互换性强，是机械传动结构中最基础也最核心的支撑零部件，其建模过程需要严格保证滚道曲率、滚珠直径、内外圈同轴度、保持架兜孔位置度等关键参数的准确性，才能在后续的虚拟装配、运动仿真中还原真实的运转特性，为整体设备的结构设计提供准确的参考依据。
