四缸非CVVT发动机进气凸轮轴结构

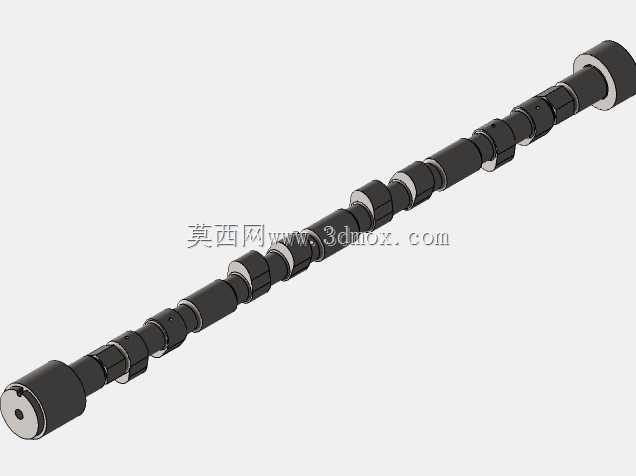

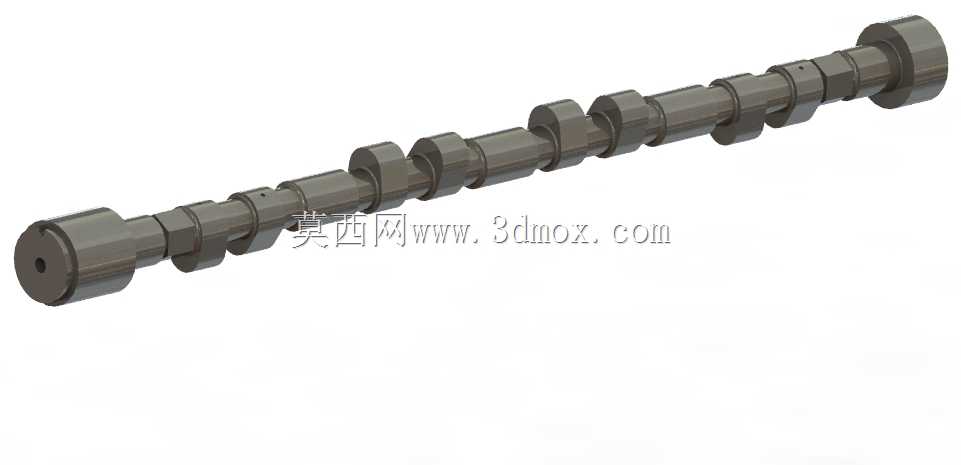

　　在小排量自然吸气四缸发动机的配气系统开发中，进气凸轮轴是直接决定气缸进气效率、气门开启时序与升程规律的核心传动部件，这款适配非CVVT结构的进气凸轮轴，主要面向固定配气相位的低成本动力总成场景，常见于入门级家用乘用车、小型通用动力机组、固定式内燃发电设备的动力单元中，承担着将凸轮轴旋转运动转化为进气门往复直线运动的核心作用，通过型线轮廓的精准设计，控制每个气缸进气门的开启时刻、开启持续时长与最大升程，匹配发动机不同转速区间的进气需求，保证气缸内可燃混合气的充量系数满足动力输出要求。从结构设计逻辑来看，这款凸轮轴采用整体式合金钢锻造毛坯加工，轴身沿轴向依次布置多组进排气凸轮桃形轮廓、轴颈支撑位、前端驱动连接位与后端信号盘安装位，

　　其中四组进气凸轮分别对应四个气缸的进气门，各凸轮的相位角按照四缸发动机1-3-4-2的点火间隔角均匀错开，保证各缸进气过程互不干扰，配气相位固定，无需额外的相位调节机构即可满足固定工况区间的动力输出需求，结构可靠性更高，后期维护成本更低，适合对成本敏感度较高、工况相对稳定的动力配套场景。轴身的凸轮型线经过动力学优化，缓冲段设计能够有效降低气门开启与落座瞬间的冲击载荷，避免气门机构出现飞脱、反跳等异常工况，桃尖位置的硬度通过表面淬火处理达到HRC55以上，能够承受挺柱或摇臂长期往复摩擦的磨损，轴颈位置的尺寸公差严格控制在IT6级精度，圆度与圆柱度误差不超过0.005mm，保证凸轮轴在缸盖凸轮轴孔内转动时的同轴度，

　　减少运转过程中的径向跳动，降低配气机构的运转噪音与摩擦损耗。从安装边界来看，这款凸轮轴的支撑轴颈直径采用阶梯式设计，从前端驱动端到后端依次递减，方便装配时从缸盖前端穿入凸轮轴孔，各轴颈对应的缸盖轴承盖采用定位销精准定位，装配时螺栓拧紧力矩按照工艺要求分三次均匀拧紧，保证轴瓦间隙处于0.03-0.07mm的合理区间，既不会因为间隙过大导致机油压力泄压，也不会因为间隙过小导致凸轮轴转动卡滞、出现抱轴故障。前端的驱动位采用键槽结构与正时链轮或正时皮带轮连接，通过正时机构与曲轴保持固定的传动比，保证曲轴转动两圈时凸轮轴转动一圈，完成完整的四冲程工作循环，后端的偏心环用于驱动机械式燃油泵或机油泵，集成化的设计减少了发动机内部的额外传动部件，

　　让整体结构更加紧凑。在实际使用场景中，这类固定相位的进气凸轮轴不需要布置OCV机油控制阀、凸轮轴相位调节器等VVT系统相关部件，缸盖的润滑油路设计可以更加简单，机油泵的负载也相应降低，能够一定程度上减少发动机的内部摩擦损耗，在常用的中低转速区间可以输出足够的低速扭矩，适合城市道路通勤、固定转速作业的通用动力场景。建模过程中，凸轮型线的生成是整个零件的设计难点，需要先根据配气相位要求计算出缓冲段、工作段的升程表，再通过样条曲线拟合生成光滑的桃形轮廓，保证轮廓面的曲率连续，避免出现应力集中点，同时要对凸轮与轴身的过渡位置做圆角处理，减少热处理过程中的应力变形，轴身上的油孔位置需要对应轴颈的润滑油道，保证运转过程中压力机油能够顺利到达各摩擦副表面，形成稳定的油膜润滑。轴端的螺纹孔与定位销孔位置需要与前端驱动轮、后端信号盘的安装尺寸严格匹配，保证正时标记对齐时各缸的凸轮相位处于正确位置，避免出现正时偏差导致的气门碰撞活塞、动力输出不足等故障。
