V6发动机缸盖气缸密封垫片结构设计

　　在V型六缸内燃机的动力总成装配环节，缸盖与缸体结合面的密封性能直接决定整机的运行可靠性，这款适配V6机型的气缸垫，正是针对夹角式缸体布局的密封需求开发的核心密封部件。从实际装车场景来看，这类垫片主要搭载在排量2.5L-4.0L区间的V型六缸乘用车辆、轻型商用动力单元上，需要同时承受燃烧室高温高压燃气、冷却回路带压冷却液、润滑回路压力机油的多重介质密封挑战，一旦密封失效，轻则出现油水混合、缸压不足导致动力下降，重则引发拉缸、缸盖变形等严重整机故障。

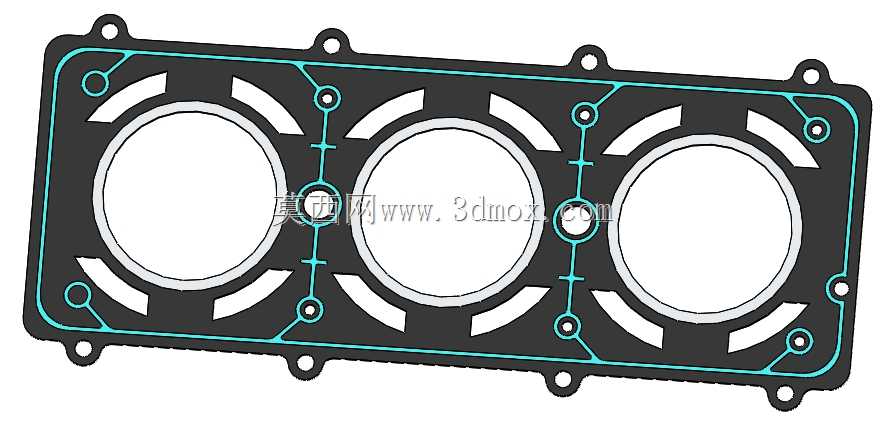

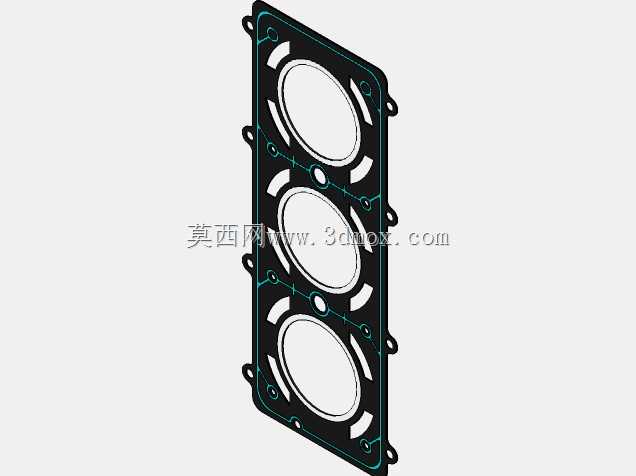

　　从结构设计逻辑来看，这款垫片采用多层复合结构的设计思路，主体密封层选用耐温耐油的复合材料压制，核心燃烧室孔位采用金属包边强化结构，对应三个直列排布的燃烧室开孔做了同心度公差严控，每个孔位的密封筋线围绕燃烧室做闭环布置，确保燃气爆发压力下的密封比压均匀分布。垫片本体上的水孔、油孔位置，都对应缸体、缸盖的流道开孔做了精准对位，每个流道孔周边都设计了微型密封凸筋，在缸盖螺栓按规定扭矩锁紧后，凸筋产生的弹性形变可以充分填充结合面的微观加工不平度，阻断不同介质的串流通道。

　　安装边界层面，这款垫片的外轮廓完全匹配V6发动机单侧缸盖的结合面外形，周边分布的螺栓过孔位置严格对应缸盖螺栓的排布坐标，每个螺栓孔周边都做了局部应力分散结构，避免螺栓锁紧时局部压应力过大导致垫片压溃失效。垫片上的定位孔设计在靠近缸体前端的位置，装配时可以与缸体上的定位销精准配合，杜绝装配过程中垫片移位导致的孔位错位问题。从尺寸匹配角度，垫片的厚度公差控制在±0.05mm区间，既可以补偿缸体、缸盖结合面的平面度加工误差，又不会因为厚度过大导致燃烧室压缩比出现超出设计范围的偏差，保证整机压缩比处于设计标定区间，维持动力输出的稳定性。

　　实际功能特性上，这款垫片的密封筋布局做了分区设计，燃烧室区域的密封筋硬度高于水油道区域，在承受燃气最高120bar以上的爆发压力时，密封筋可以保持足够的回弹性，在发动机冷热交变的工作循环中，持续补偿缸盖、缸体因为热胀冷缩产生的结合面间隙变化。垫片边缘的密封唇结构做了外翻处理，避免长期使用后垫片边缘被高压燃气冲蚀出现分层。针对V型发动机缸体夹角位置的特殊密封需求，垫片在对应夹角侧的水孔位置做了加宽密封带设计，解决该位置因为结构应力集中容易出现冷却液渗漏的常见问题。

　　从工程验证的角度，这类垫片的设计需要经过多轮台架试验验证，包括冷热冲击循环试验、全速全负荷耐久试验、密封耐压试验等，确保在发动机全生命周期内，各个密封点位都不会出现介质泄漏问题。建模过程中，所有孔位的坐标都需要与缸体、缸盖的结合面数模做全尺寸匹配，每个密封凸筋的高度、宽度参数都经过密封比压仿真优化，在保证密封性能的前提下，尽可能降低垫片对缸盖螺栓锁紧力的衰减影响，避免长期运行后螺栓预紧力下降导致的密封失效。对于结构设计从业者而言，这类密封件的建模核心不在于复杂的曲面造型，而在于对密封原理、装配公差、材料特性、工况载荷的综合把控，每一个孔位的偏移、每一条密封筋的尺寸偏差，都可能直接导致整机运行故障，因此建模过程中需要严格遵循动力总成的密封设计规范，所有尺寸基准都与缸体、缸盖的设计基准保持统一，确保装配时的完全适配。
