六寸沟槽式管道联轴接头结构设计

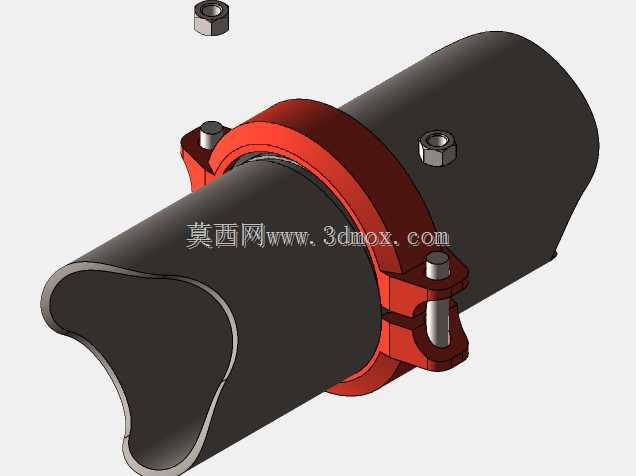

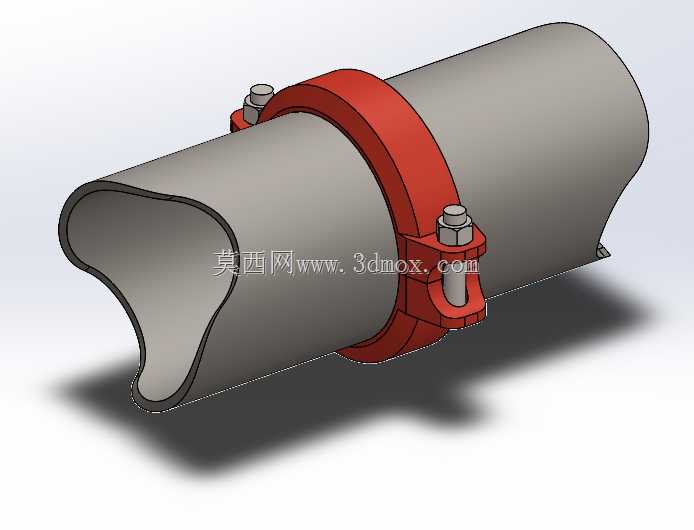

　　在民用给排水、消防喷淋、工业循环水、矿浆输送等管路布设场景中，管道连接的可靠性、安装便捷性直接决定整个管路系统的运维效率与运行安全，传统法兰连接需要多组螺栓对位紧固，焊接连接则受现场动火条件限制，后期拆改维护难度大，沟槽式联轴接头正是针对这类痛点优化的管路连接构件。这款六英寸规格的victaulic型槽锁联轴接头，核心作用是实现两段同公称通径金属管道的轴向对接耦合，同时允许管道存在微量的角度偏转与轴向位移，可抵消管路运行中因温度变化产生的热胀冷缩应力，也能吸收设备运行传递的小幅振动，避免应力集中在管道焊口或连接位置造成开裂泄漏。从结构设计逻辑来看，整套接头分为两个对称的半圆弧卡箍壳体、配套的紧固螺栓螺母、

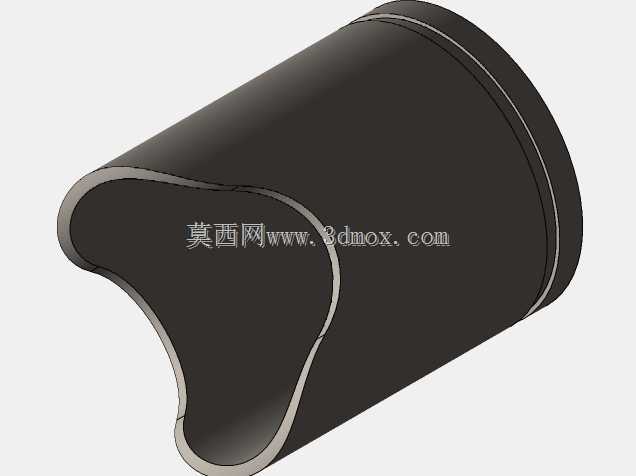

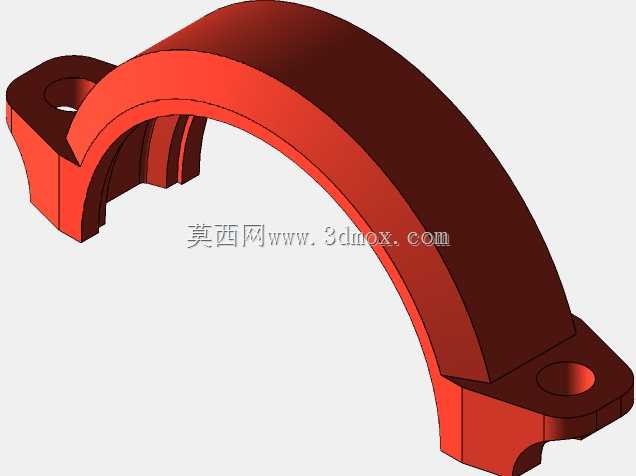

　　以及内置的环形密封胶圈三个核心部分，卡箍壳体采用球墨铸铁铸造成型后做表面防锈涂覆，内侧加工有与管道端部滚槽完全匹配的凸缘，安装时仅需要在对接的两根管道端部预先滚压出标准宽度与深度的环形沟槽，将密封胶圈套在两根管道的对接缝位置，再把两半卡箍扣合在胶圈外侧，让卡箍内侧凸缘完全嵌入管道的沟槽内，最后锁紧两侧的螺栓螺母即可完成安装，全程不需要现场焊接，也不需要对管道做复杂的对位调整，单组接头的安装时间仅为同规格法兰连接的三分之一，后期拆检更换管路部件时仅需要松开螺栓即可拆开连接，不需要破坏管道本体。从安装边界尺寸来看，这款六英寸规格的接头适配公称通径150mm的标准钢管，卡箍紧固完成后的最大外径比管道外径大60mm左右，

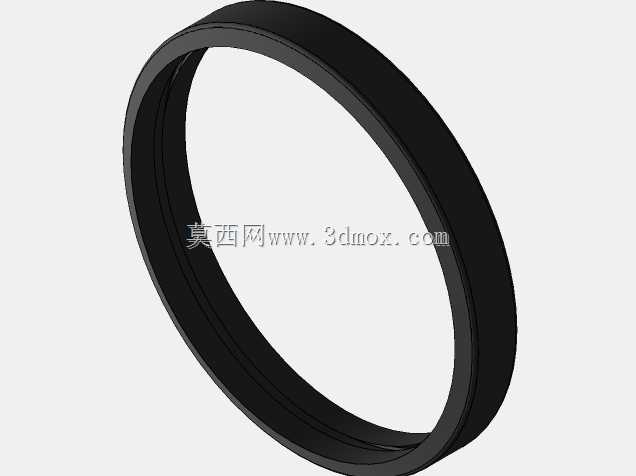

　　轴向占用的安装长度仅为110mm，相比同规格法兰连接节省近40%的轴向安装空间，对于管廊内布设空间紧凑、管路排布密集的场景非常友好。设计过程中需要重点控制几个核心尺寸公差：首先是卡箍内侧凸缘的宽度与深度，必须与管道端部滚槽的尺寸完全匹配，凸缘过厚会导致卡箍无法完全扣合，凸缘过薄则会在管路承压时出现脱管风险；其次是两个半箍的合模面贴合精度，螺栓锁紧后合模面需要完全贴合，避免出现局部间隙导致密封胶圈受压不均出现渗漏；第三是螺栓孔的位置度公差，要保证两半卡箍扣合后螺栓可以顺利穿入，不需要强行撬动卡箍对位，降低现场安装的操作难度。密封胶圈的截面采用C型设计，胶圈的内唇在管道内压升高时会被介质压力紧紧压在管道外壁上，管路压力越高密封性能越好，

　　不存在传统平垫片长期受压回弹失效的问题，胶圈材质可根据输送介质选型，普通给排水场景采用三元乙丙橡胶，输送油类介质则更换为丁腈橡胶，适配不同的工况需求。这类沟槽式联轴接头在实际工程应用中，除了直管段的对接，还可以搭配弯头、三通、异径管等沟槽式管件，快速搭建完整的管路系统，尤其适合旧管路改造项目，不需要长时间停输即可完成管段更换，大幅降低管路运维的时间成本。建模过程中需要还原卡箍的铸造圆角、螺栓的六角头与螺纹段细节、密封胶圈的截面形态，同时要模拟卡箍开合的活动行程，验证螺栓锁紧后卡箍凸缘与管道沟槽的配合间隙，确保安装状态下凸缘完全卡入沟槽，不会出现轴向窜动的空间，另外还要预留密封胶圈的压缩量，模拟胶圈受压后的形变状态，确认胶圈可以完全填充卡箍与管道外壁之间的间隙，不存在密封死角。
