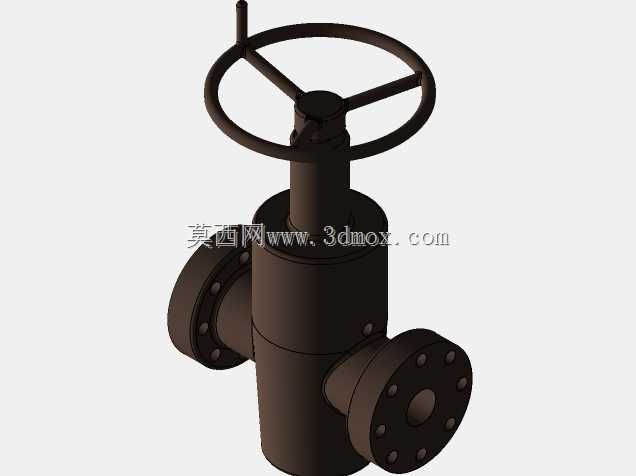

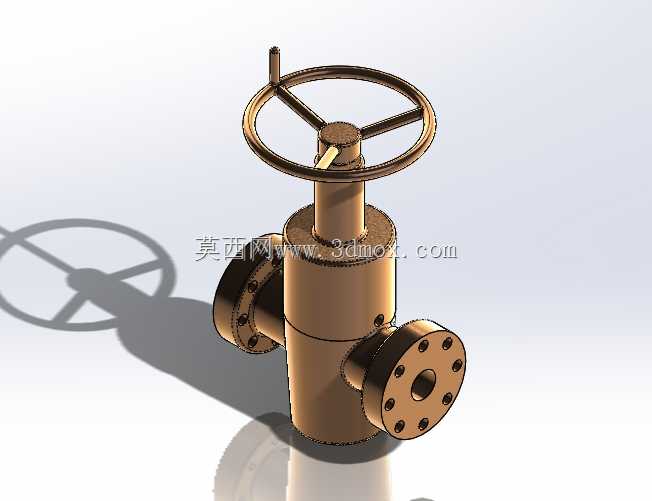

高压API法兰连接手动明杆闸阀结构

　　该款阀门适配高压工况流体通断控制需求，常见于油气开采井口、高压集输管线、高压注水工艺段这类需要耐受15000PSI级工作压力的作业场景，核心作用是在管线检修、流程切换时实现介质的可靠截断，避免高压介质泄漏引发作业风险。从结构设计逻辑来看，整体采用直通式法兰连接布局，两侧法兰均采用带颈对焊法兰结构，法兰端面均匀分布螺栓孔，安装时可通过高强度螺栓与管线侧法兰实现刚性连接，法兰密封面可适配金属环垫密封形式，匹配高压工况下的密封可靠性要求，避免常规垫片在超高压下出现压溃、泄漏问题。手动操作机构设置在阀体顶部，采用轮辐式手轮结构，手轮通过阀杆螺母与明杆阀杆配合，转动手轮时阀杆会带动闸板沿阀体内腔的导向槽做垂直升降运动，

　　明杆结构的设计优势在于可通过阀杆的伸出长度直观判断阀门的启闭状态，现场巡检人员无需额外加装开度指示装置即可快速确认阀门工况，同时阀杆的外露结构也便于日常维护时加注润滑脂、检查阀杆密封填料的磨损情况。阀体整体采用锻制承压结构，中腔与流道做等强度过渡设计，避免直角结构带来的应力集中问题，在15000PSI的额定工作压力下，阀体各部位的壁厚均经过应力校核，流道部位的通径匹配2 9/16英寸的公称通径规格，介质流道做平滑圆弧过渡，减少高压介质流经时的紊流冲刷，降低阀体内腔的冲蚀磨损速率。阀杆密封部位采用多级填料密封结构，填料函内设置多层组合密封填料，搭配填料压盖的可调压紧结构，长期运行出现微量渗漏时可通过压紧填料压盖实现密封补偿，

　　无需整体拆解阀门即可完成密封维护。闸板采用楔形单闸板结构，密封面堆焊硬质合金层，耐受高压介质中携带的固体颗粒冲刷，频繁启闭过程中不易出现密封面划伤、内漏问题。安装边界方面，两侧法兰的螺栓孔中心圆直径、法兰厚度均匹配对应压力等级的API标准法兰尺寸，手轮的操作高度、手轮外径符合现场手动操作的人机工程要求，手轮边缘到阀体中心线的距离预留足够操作空间，操作人员佩戴劳保手套时也可顺利完成启闭操作，阀体底部预留支撑凸台，大重量阀体安装时可通过底部凸台做临时支撑，降低安装对位时的吊装对位难度。从建模细节来看，各部件的配合间隙均按照实际装配公差设置，阀杆与填料函的配合间隙、闸板与阀座的密封面贴合量、

　　手轮与阀杆螺母的配合结构都还原了实际产品的装配关系，可用于高压阀门的结构教学、井口装置的配套装配模拟、高压管线布局的干涉检查等场景，建模时对法兰螺栓孔、阀杆梯形螺纹、手轮轮辐的圆角过渡等细节都做了还原，没有过度简化影响结构认知的关键特征。
