斯特林发动机置换器端盖结构设计

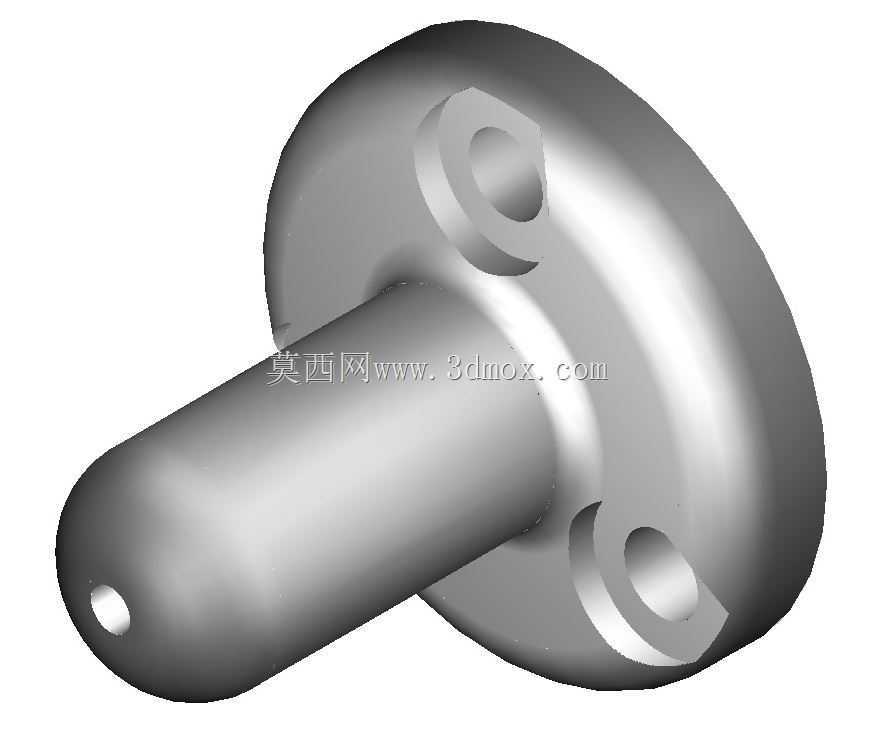

　　在小型外燃动力装置的结构体系里，置换器端盖是承担密封、导向与安装定位多重作用的核心零件，这类零件常见于低温差斯特林发动机、教学演示型动力模型以及小型余热回收动力单元的置换器腔体端部，直接决定了置换器往复运动的同轴度与腔体的密封可靠性。从实际装机场景来看，这类端盖多用于直径20-30mm区间的小型置换器腔体，适配的置换器活塞杆直径通常在4-6mm范围，端盖法兰盘的外径一般控制在35-40mm，法兰厚度保持在5-8mm，既能够保证安装时的结构强度，也不会过多占用动力单元的端部安装空间。法兰盘上对称布置两个安装通孔，孔中心距通常设定为28-32mm，适配M3或M4规格的紧固螺钉，安装时可直接与置换器腔体的端面法兰贴合，通过螺钉预紧实现端面静密封，无需额外设计复杂的密封沟槽，依靠端面精加工的平面度即可满足低压工况下的密封要求。

　　从功能设计逻辑来看，这个端盖的核心作用有三点：一是为置换器的活塞杆提供径向导向支撑，端盖中心延伸出的导向轴套长度通常在25-30mm，内孔与活塞杆采用间隙配合，配合间隙控制在0.02-0.04mm，既能够保证活塞杆往复运动时无卡滞，也能尽量减少工质从配合间隙处的泄漏；二是实现置换器腔体的端部密封，法兰端面与腔体端面贴合后，可阻隔腔体内工质与外部环境的连通，维持腔体内的工质循环压力差；三是承担置换器行程的端部限位，当置换器运动到上止点位置时，置换器的端部骨架会与端盖的内侧端面接触，避免置换器过度位移撞击动力缸的换热端面。

　　材质选用铝材是这类小型斯特林发动机零件的典型设计选择，铝材的导热系数较高，能够快速将置换器腔体内的多余热量传导到外部环境，避免端盖位置因热量积聚导致工质温度异常升高，影响动力循环的效率；同时铝材的密度较低，能够降低整个动力单元的端部重量，对于教学演示类的轻量化模型来说，能够减少整机的总重，提升便携性；此外铝材的切削加工性能优异，无论是小批量机加工还是手板制作，都能够以较低的成本实现较高的尺寸精度，内孔与法兰端面的垂直度可以轻松控制在0.01mm以内，满足导向与密封的形位公差要求。

　　在建模设计过程中，需要重点关注几个尺寸边界的匹配：首先是导向轴套的外圆直径，通常设计为10-12mm，这个尺寸需要小于置换器腔体的内径，保证端盖装入腔体端部时，轴套部分不会与腔体内壁发生干涉，同时轴套的外圆与法兰端面的过渡位置需要设计R1-R2的圆角，避免应力集中导致装机后出现开裂问题；其次是导向轴套端部的小孔，这个孔是活塞杆的穿出孔，孔径比活塞杆大0.1-0.2mm，端部设计为圆弧过渡，避免活塞杆往复运动时被孔口的锐边划伤，影响密封件的使用寿命；最后是法兰盘上安装孔的沉头设计，两个安装孔的外侧都设计了沉头座，深度控制在2-3mm，能够让紧固螺钉的头部完全沉入法兰端面以下，避免螺钉头突出影响端部其他附件的安装。

　　从实际应用的反馈来看，这类端盖在设计时容易忽略的问题是导向轴套的长度与置换器行程的匹配，如果轴套长度过短，活塞杆在往复运动时容易出现偏摆，导致置换器与腔体内壁发生摩擦，增加运动阻力，严重时甚至会出现卡滞无法运转的情况；如果轴套长度过长，则会占用置换器的有效运动行程，降低动力单元的输出功率。另外法兰端面的平面度要求也需要重点控制，如果平面度超过0.05mm，端面密封就会出现泄漏，导致腔体内无法建立足够的压力差，直接造成发动机无法正常启动运转。在三维建模时，需要将这些形位公差要求在模型的特征里体现出来，比如导向内孔的圆柱度、法兰端面与内孔轴线的垂直度、安装孔的位置度等，方便后续加工时直接参照模型进行工艺编制，减少二维图纸的标注工作量。

　　对于小型斯特林发动机的DIY制作与教学演示场景来说，这个端盖的结构设计具备很强的通用性，只需要调整法兰外径、安装孔距以及导向轴套的内径尺寸，就可以适配不同缸径、不同行程的置换器腔体，不需要对整体结构做大幅改动。同时铝材的表面可以做阳极氧化处理，提升零件的耐磨性与耐腐蚀性，延长零件的使用寿命，即使在长时间连续运转的工况下，导向内孔也不会因为活塞杆的反复摩擦出现过快磨损，能够长期维持稳定的导向精度。
