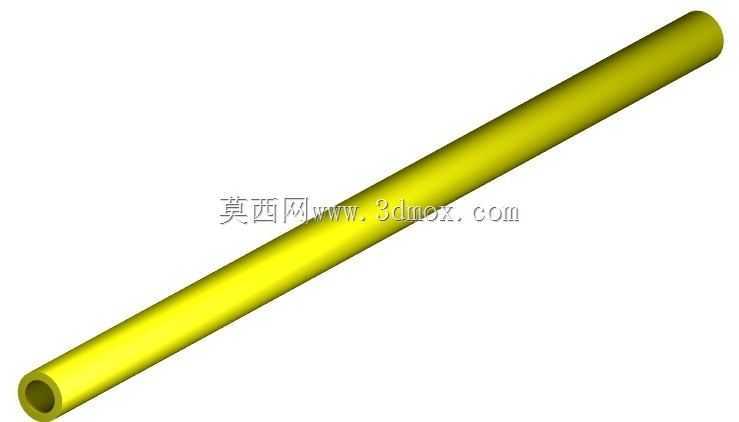

斯特林发动机置换器黄铜管轴结构

　　在小型外燃动力装置的结构体系里，置换器轴是衔接冷热腔置换动作、保障工质循环效率的核心细长轴类零件，这类零件的设计合理性会直接影响斯特林发动机的运行阻力、热损控制与连续运转寿命。不同于内燃机曲轴系承受交变爆发压力的工况，斯特林发动机的置换器轴长期处于低载荷、高频往复、温差梯度明显的工作环境，选用黄铜管作为基材并非随意选择——黄铜的导热系数适中，既不会因为轴体导热过快造成冷热腔之间的无效热损，也能凭借铜合金良好的自润滑特性，降低与导向套之间的滑动摩擦阻力，同时空心管结构可以大幅降低运动件的往复惯量，让发动机在低温差热源驱动下也能顺利启动。从实际装配场景来看，这类置换器轴主要适配小功率低温差斯特林机型，多用于教学演示模型、

　　小型余热回收动力单元、户外温差发电配套动力端的结构中，轴体的直线度公差需要控制在每百米0.1mm以内，否则往复运动过程中会出现卡滞，甚至刮蹭置换器气缸内壁，破坏冷热腔的密封性能。设计这类轴件的时候，首先要匹配置换器的行程边界，轴的总长度需要覆盖置换器全行程时伸出端的导向长度，两端的连接结构要做轻量化处理，一端连接置换器活塞本体，另一端衔接曲柄连杆的传动端，空心管的壁厚选择需要兼顾结构刚性与重量，壁厚过薄会在长期往复运动中出现弯曲变形，壁厚过大则会提升运动惯量，抵消掉黄铜材质的轻量化优势。很多新手在复刻斯特林发动机结构时，容易忽略置换器轴的安装同轴度要求，实际上轴的中心轴线必须与置换器气缸、导向套的中心完全重合，径向跳动量超过0.

　　05mm就会导致密封件的偏磨，运行一段时间后就会出现工质泄漏，发动机输出功率大幅衰减。黄铜管材质的置换器轴还有一个容易被忽略的特性，就是铜质表面在长期与空气、润滑脂接触后会形成一层致密的氧化层，这层氧化层反而能进一步降低滑动摩擦系数，不需要额外做表面镀层处理，非常适合小批量制作、教学场景下的快速装配需求。在尺寸匹配上，轴的外径需要和导向套的内径保持小间隙配合，间隙值控制在0.02-0.04mm之间，间隙过大会造成工质沿轴隙泄漏，间隙过小则会因为热胀冷缩出现抱死现象，尤其是靠近热腔的一端，轴体温度会比冷端高出数十摄氏度，尺寸设计时需要预留足够的热膨胀余量。不同于实心钢轴的加工逻辑，黄铜管轴的端面处理需要做倒角去毛刺，

　　避免装配时割伤密封橡胶圈，管体的内孔不需要做额外加工，只要保持管材出厂时的内壁光滑度即可，内孔的存在还能减少轴体本身的热传导路径长度，进一步降低冷热腔之间的轴向导热损失。从实际运行的反馈来看，采用黄铜管制作的置换器轴，在同等热源条件下，发动机的空载启动温差比采用实心不锈钢轴的机型低8-10℃，连续运行数百小时后导向套的磨损量也远低于钢轴结构，非常适合对启动灵敏度要求较高的小型斯特林动力结构。在装配环节，这类轴件不需要做额外的动平衡处理，因为本身是等截面空心管结构，材质均匀性好，只要两端连接结构的同轴度达标，高速往复运动时不会产生额外的振动，也能降低曲柄连杆机构的受力波动，延长整个动力单元的使用寿命。很多教学用斯特林模型会采用这类黄铜管轴，也是因为加工难度低，普通的切割工具就能完成长度裁切，不需要复杂的车削加工，只需要简单处理端面就能完成装配，非常适合机械原理教学过程中的实操组装环节，让学习者能直观理解外燃机的工质置换逻辑与运动件匹配要求。
