斯特林发动机用黄铜管腕销结构设计

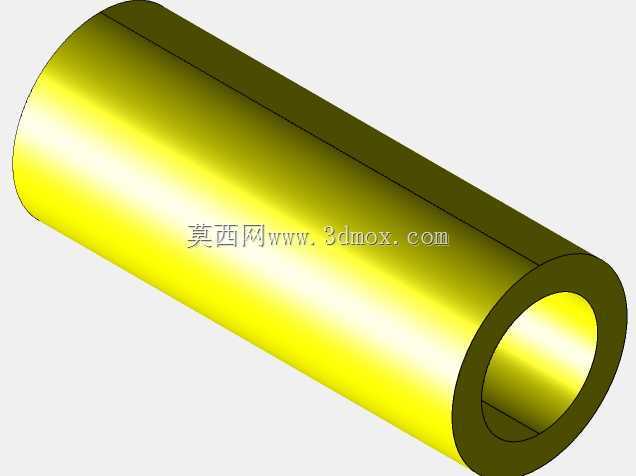

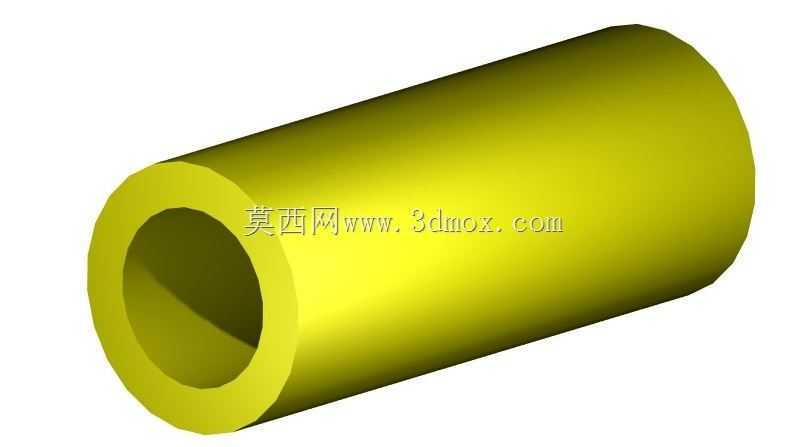

　　在小型外燃式热机的传动链路设计中，腕销作为连接动力活塞与曲柄传动机构的核心铰接零件，其结构合理性直接决定了整套动力转换单元的运行稳定性与磨损寿命。这款黄铜管材质的腕销采用空心薄壁圆筒结构，区别于传统实心销轴的设计思路，核心是适配斯特林发动机低载荷、高往复频次的运行工况——斯特林发动机依靠工质在冷热腔间的循环压差推动活塞做功，铰接位置的载荷远低于内燃机同规格销轴，空心结构在满足抗剪强度要求的前提下，可有效降低运动部件的往复惯量，减少曲柄机构运行过程中的动载荷冲击，同时黄铜管本身的自润滑特性与优异导热性，能够快速导出铰接位置因高频微幅摆动产生的摩擦热，避免销体与配合衬套间因热膨胀出现卡滞。

　　从实际应用场景来看，这类腕销多用于小型低温差斯特林发动机、教学演示用斯特林模型以及小型余热回收斯特林发电装置的传动系统，安装位置处于动力活塞侧的铰接耳与曲柄连杆小头之间，工作过程中需要承受活塞往复运动传递的轴向推力，同时随连杆摆动完成周向的微幅转动，因此销体的内外圆柱面同轴度、端面与轴线的垂直度都有明确的公差要求，避免安装后出现偏磨导致的传动间隙快速增大。设计阶段首先需要根据目标机型的活塞直径、设计运行转速、工质最高工作压力核算铰接位置的最大径向载荷，再结合黄铜管材料的抗剪强度、许用挤压应力确定管壁厚度与销体总长度，安装边界上需要保证销体装入活塞耳孔后，两端与耳孔外侧的挡圈槽位置匹配，既不能出现轴向窜动脱出的风险，也不能因销体过长干涉连杆小头的摆动空间。

　　不同于内燃机销轴需要承受高温燃气冲刷与爆发压力冲击，斯特林发动机的腕销工作环境温度相对稳定，且不存在燃烧产物的腐蚀问题，因此选用黄铜管作为加工原料时，不需要额外做表面渗碳、淬火等高硬度处理，仅需要保证内外圆表面的粗糙度达到Ra1.6以下，减少配合面的摩擦系数即可。空心的管腔结构还可根据设计需求作为润滑油的储油通道，在销体对应配合面的位置加工径向油孔，实现铰接位置的微量自润滑，进一步延长维护周期。在实际装配过程中，这类腕销与连杆小头衬套的配合选用间隙配合，与活塞耳孔的配合选用过渡配合，保证工作过程中销体随连杆摆动时可在耳孔内产生微小转动，让销体外圆面的磨损均匀分布，避免局部长期受力出现偏磨凹坑。

　　从结构细节来看，该腕销的两端采用无尖角的钝边设计，避免安装过程中刮伤衬套内表面，同时外圆面无台阶、无环槽的等直径设计，大幅降低了加工难度，采用标准规格黄铜管下料后仅需做端面倒角、外圆精整即可完成加工，非常适合小型斯特林发动机的小批量试制与教学模型的快速加工。在尺寸匹配上，销体外径需要与连杆小头衬套的内径公差带匹配，内径尺寸则在保证管壁抗剪强度的前提下尽可能放大，最大化降低零件自身重量，对于转速超过1000rpm的小型高速斯特林机型，还可通过调整内孔的同轴度精度，减少销体自身的动不平衡量，降低整机运行时的振动水平。
