斯特林发动机动力曲柄销结构设计

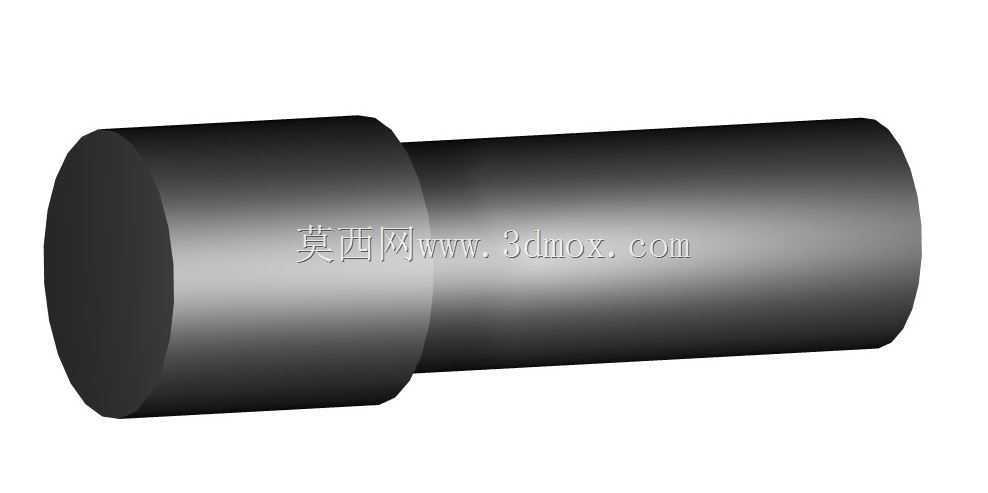

　　在小型外燃动力设备的传动链路里，曲柄销是衔接曲轴与动力连杆的核心受力零件，其结构合理性直接决定整套动力机构的运行平顺性与服役寿命，尤其在斯特林发动机这类依靠工质冷热循环推动活塞往复做功的设备中，曲柄销的设计需要兼顾交变载荷承载、摩擦副适配、安装定位精度多方面要求。这款曲柄销采用不锈钢材质加工，整体为阶梯轴式结构，大直径端为定位轴肩段，小直径端为连杆配合段，两段轴身保持严格的同轴度公差，避免传动过程中出现偏磨、卡滞问题。从实际应用场景来看，这类曲柄销多用于桌面级演示型斯特林发动机、小型低温差发电斯特林装置，以及部分教学实验用斯特林动力实训台，这类设备的运行转速普遍不高，但对传动间隙的控制要求严格，一旦曲柄销的圆柱度超差，

　　很容易出现连杆摆动卡顿，直接导致活塞行程不足，设备无法正常启动运行。在设计思路上，这款零件没有采用复杂的异形结构，而是选择最稳妥的等径阶梯轴构型，大端轴肩的作用是在曲轴安装时提供轴向定位面，装配时轴肩端面紧贴曲轴曲柄的安装平面，能够抵消连杆往复运动带来的轴向窜动，不需要额外加装轴向限位卡簧，减少了装配工序的同时也降低了小尺寸零件的装配难度。小直径段的外圆表面需要达到较高的光洁度要求，因为该段是与连杆大头孔直接配合的摩擦面，斯特林发动机运行时连杆会围绕该段轴身做连续的摆动摩擦，若表面粗糙度过高，短时间运行就会出现磨损间隙，导致传动异响、动力输出损耗增大。从安装边界来看，这款曲柄销的大端直径与曲轴曲柄上的安装孔为过盈配合，装配时需要采用压装工艺固定，压装过程中要保证轴肩与曲柄平面完全贴合，不能出现倾斜，否则会导致两段轴的同轴度偏差，后续连杆装配后会出现别劲现象。小直径段的长度需要匹配连杆大头的厚度，装配后连杆端面与大端轴肩之间要预留微小的活动间隙，既不能间隙过大导致连杆轴向窜动，也不能间隙过小导致连杆转动卡滞，这个间隙值通常控制在0.02mm到0.05mm之间，依靠零件的加工尺寸精度来保证，不需要额外加装调整垫片。不锈钢材质的选择主要是考虑到这类小型斯特林发动机很多用于教学展示场景，设备长期暴露在空气中，普通碳钢材质的零件容易出现锈蚀，一旦锈迹进入摩擦配合面，会直接导致零件卡死，而不锈钢材质的防锈能力能够大幅降低设备的日常维护要求，

　　同时不锈钢的强度足够应对这类小型动力设备的交变载荷，不需要额外做表面淬火处理就能满足耐磨要求，简化了加工工序。在实际的结构验证过程中，这类阶梯式曲柄销相比一体式曲轴的加工难度更低，小型设备的曲轴尺寸普遍偏小，一体式加工曲柄销的话对车床的加工精度要求很高，而采用分体式的曲柄销零件，只需要在曲轴曲柄上加工对应尺寸的安装孔，单独加工曲柄销后压装即可，能够大幅降低整套曲轴组件的加工成本，也方便后期维护更换，当曲柄销出现磨损时，只需要将旧销压出，更换新的曲柄销就能恢复设备精度，不需要更换整个曲轴组件。另外在设计时，两段轴的过渡位置采用了微小的圆角过渡，避免直角过渡带来的应力集中问题，因为斯特林发动机运行时曲柄销承受的是周期性的交变载荷，

　　直角过渡位置很容易在长期循环载荷下出现疲劳裂纹，微小圆角的设计能够分散应力，提升零件的疲劳寿命，同时这个圆角的尺寸不能过大，否则会导致连杆装配时无法贴合轴肩定位，影响安装精度。从传动功能来看，曲柄销的核心作用是将活塞的直线往复运动通过连杆转化为曲轴的旋转运动，这个过程中曲柄销不仅要承受活塞传递过来的轴向推力，还要承受连杆摆动带来的径向剪切力，所以零件的材质硬度、芯部韧性都需要匹配载荷要求，不锈钢材质经过适当的冷作硬化处理后，完全能够满足这类小型动力设备的载荷需求，不需要采用更昂贵的合金结构钢。在装配调试环节，曲柄销压装完成后需要检测其轴线与曲轴主轴颈轴线的平行度，平行度偏差需要控制在0.01mm以内，否则会导致连杆运行时出现偏磨，不仅会加速曲柄销和连杆孔的磨损，还会导致活塞在气缸内出现偏磨，影响气缸的密封性能，直接降低斯特林发动机的输出效率。很多教学用斯特林发动机出现动力不足、运行卡顿的问题，往往不是因为换热器或者活塞密封的问题，而是曲柄销安装偏斜导致的传动阻力过大，所以在零件设计和装配工艺要求里，对曲柄销的位置度、同轴度公差都做了明确的约束。
