斯特林发动机动力曲柄结构设计

　　在小型外燃式热力发动机的传动链路里，动力曲柄是承接活塞往复运动、将直线做功行程转化为旋转扭矩输出的核心承载构件，这类零件的设计合理性直接决定了整台斯特林发动机的运转平顺性与机械效率，尤其在教学演示模型、小型低温差发电装置、余热回收实验台架这类应用场景中，曲柄的结构精度、安装适配性会直接影响整套设备的实际运行表现。

　　从实际功能层面看，这款铝制动力曲柄需要同时完成两项核心任务：一是通过自身的偏心结构，将动力活塞传递来的周期性直线推力转化为连续的旋转力矩，向外输出给飞轮或者发电模组；二是要为曲柄连杆机构提供稳定的回转支撑，同时兼顾与发动机壳体、端盖的定位配合，保证整套传动机构的同轴度误差控制在允许范围内，避免运转过程中出现卡滞、偏磨或者异常振动的问题。考虑到斯特林发动机本身属于外燃机，工作过程中动力腔侧的温度不会过高，选用铝合金作为加工材料，一方面可以降低整套传动组件的转动惯量，让发动机在较低的压差工况下也能顺利启动，另一方面铝合金的切削加工性能优异，能够在普通数控铣削设备上完成高精度加工，不需要复杂的热处理工序，非常适合小批量试制或者教学模型的加工制作。

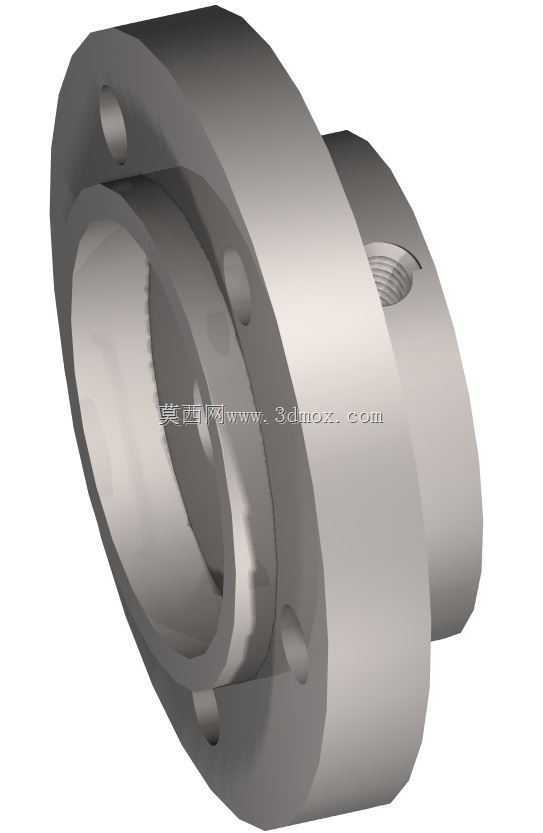

　　在结构设计思路上，这款曲柄采用了带法兰边的一体式偏心轴套结构，没有采用传统分体式曲柄销加曲柄臂的组合形式，这种一体式设计的优势在于可以消除分体装配带来的累积误差，同时减少零件数量，降低装配环节的复杂度。法兰端面上均匀分布的多个沉孔，是用来和发动机的壳体端盖完成螺栓固定，保证曲柄组件的回转中心与缸体中心完全重合，法兰侧的外圆与端盖的安装孔采用间隙配合，装配时可以通过止口定位快速完成同轴找正，不需要额外的工装辅助。偏心段的内孔是用来连接曲柄连杆的销轴，孔的内壁加工有足够的粗糙度要求，保证销轴装配后不会出现松旷，同时偏心段的侧壁上设计有径向的螺纹孔，用来安装紧定螺钉，对插入的连杆销轴进行轴向锁止，避免发动机高速运转时销轴窜动脱落。

　　从安装边界的尺寸设计来看，法兰端的外径需要匹配斯特林发动机动力腔的端盖安装止口尺寸，法兰的厚度要保证螺栓锁紧后不会出现端面变形，同时要给端盖内侧的密封垫片留出足够的压紧宽度，避免工作过程中出现工质泄漏。偏心段的外圆直径要小于法兰外径，保证装配时可以顺利穿过端盖的中心孔，偏心段的长度需要匹配连杆大头的宽度，同时留出一定的轴向窜动间隙，避免连杆在摆动过程中与曲柄端面或者端盖内壁发生摩擦。偏心距的参数是根据斯特林发动机的设计活塞行程确定的，偏心距的两倍即为活塞的总行程，设计时需要严格控制偏心距的尺寸公差，否则会导致活塞的实际行程与设计值出现偏差，直接影响发动机的做功容积与输出功率。

　　在细节结构处理上，所有的锐边都做了0.2mm的倒角处理，一方面避免装配过程中划伤操作人员或者密封件，另一方面可以减少应力集中，提升零件在交变载荷下的疲劳强度。法兰端面上的安装孔采用了等角度均匀分布的设计，保证螺栓锁紧时的压紧力均匀作用在端面上，不会因为偏载导致密封失效或者曲柄回转中心偏移。零件的各个回转面都做了同轴度与圆跳动的公差约束，尤其是偏心内孔与法兰外圆的平行度要求，需要控制在0.02mm以内，否则会导致连杆运动过程中出现别劲的问题，大幅增加运转阻力，甚至会导致发动机无法正常启动。

　　实际应用中，这类铝制动力曲柄多用于小型低温差斯特林发动机，比如利用热水余热驱动的教学演示模型、小型太阳能光热发电实验装置，这类场景下发动机的输出扭矩不大，转速通常在每分钟几百转的区间，铝合金的强度完全可以满足使用需求，同时较轻的重量可以降低飞轮的配置重量，让整套设备的结构更加紧凑。在装配调试环节，需要先将曲柄与端盖预装，检查回转是否顺畅，再依次装配连杆、活塞组件，最后锁紧法兰螺栓，装配完成后需要手动盘车检查整个运动链路是否存在卡滞点，确认活塞在上下止点位置都没有与缸体发生碰撞，才能进行后续的气密性测试与热机调试。
