斯特林发动机铝制安装底板结构设计

　　在小型外燃式动力装置的结构搭建中，底板作为整套动力机构的承载基准，直接决定了曲柄连杆、置换活塞、动力气缸等核心运动部件的装配同轴度与运行稳定性，这款铝制底板正是针对桌面级斯特林发动机的装配需求设计的承载构件。从实际应用场景来看，这类底板多用于教学演示用斯特林模型、小型低温差余热回收斯特林装置、DIY实验类动力套件的基座搭建，需要同时兼顾承载刚性、轻量化与加工便利性，选择铝材作为基材也正是匹配这类场景的需求——铝材的导热性可以快速分散气缸工作时传导到底座的局部热量，避免基座局部过热影响其他非金属连接件的装配精度，同时较低的密度能让整套动力装置的总重控制在合理范围，方便移动展示与实验操作。

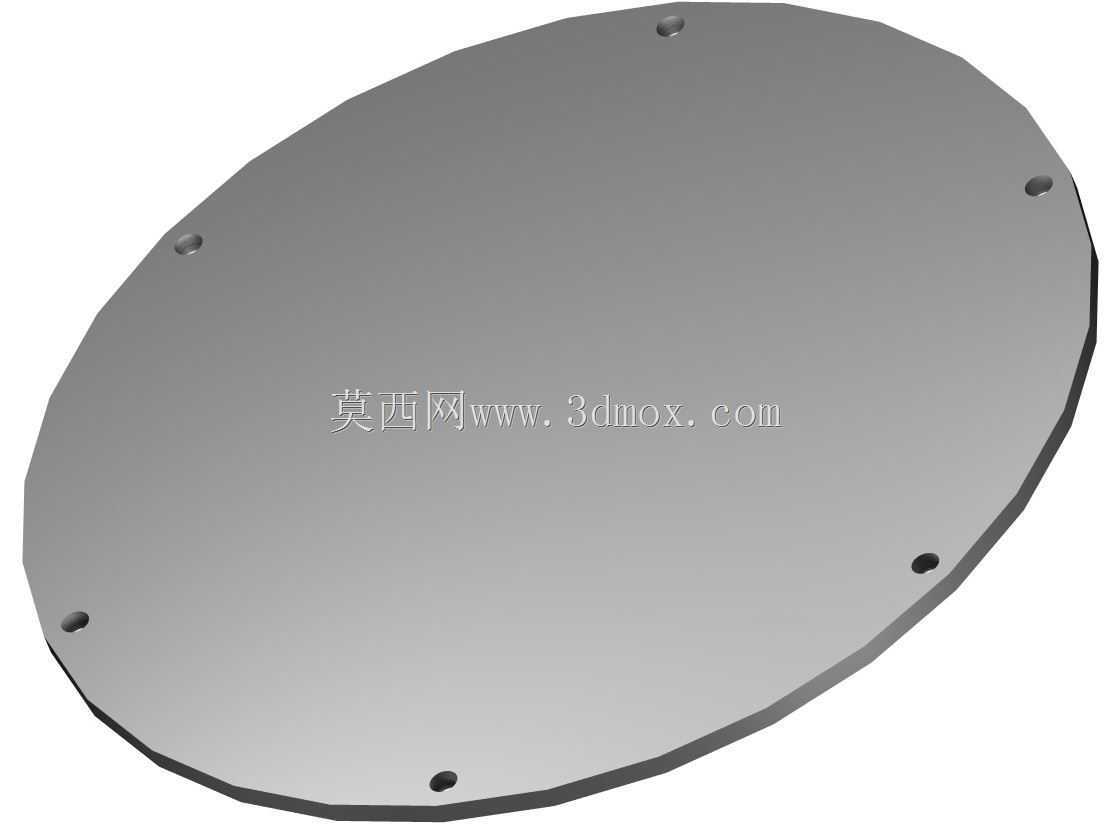

　　从设计思路上看，这款底板采用近圆形的轮廓设计，边缘做了均匀的切边处理，并非完整正圆，这种设计一方面是减少板材加工时的废料占比，降低原材料损耗，另一方面切边形成的平面可以作为装配时的定位基准面，在整机组装时能快速对齐工装夹具，不需要额外加工定位边。板面上均匀分布的六个安装通孔，位置完全匹配斯特林发动机的气缸支架、曲柄轴承座、热源固定架的安装孔位，孔位的位置度公差控制在0.05mm以内，保证装配后各运动部件的轴线平行度符合设计要求，避免运行时出现连杆卡滞、活塞偏磨的问题。

　　在安装边界的设计上，底板的厚度经过反复校核，既要保证在曲柄连杆机构高速往复运动时不会产生共振形变，又要避免过厚导致整机重量冗余，板面的平面度公差控制在0.03mm以内，保证气缸安装面与底板的贴合度，防止工作时出现气体泄漏影响动力输出效率。所有安装孔都做了沉头处理，装配时螺丝头部可以完全埋入板内，不会在底板背面形成凸起，保证整机放置时的平稳性，不需要额外加装脚垫就能稳定放置在水平工作台面上。

　　从功能特性来看，这款底板除了承担基础的承载定位作用，板面的平整结构还可以作为整机散热的辅助面，铝材本身的高导热性能可以将动力气缸、热交换部件传递过来的热量快速扩散到整个板面，通过空气自然对流完成散热，不需要额外加装散热结构就能保证长时间连续运行时基座温度不会过高。孔位的布局充分考虑了不同规格斯特林机型的适配性，六个孔位的分度圆直径经过优化，可以兼容同系列不同缸径的斯特林发动机支架安装，不需要重新加工底板就能完成不同配置机型的组装，大幅提升了零件的通用率。

　　在实际装配场景中，这款底板的安装流程不需要复杂的工装，只需要将各支架的孔位与底板孔位对齐，拧入对应规格的沉头螺丝即可完成基座组装，切边形成的侧平面可以方便使用者在调试时用台钳临时夹持固定，不会夹伤圆形板面的加工面，也不会遮挡安装孔位影响调试操作。相较于传统的塑料底板或者铁板底板，铝制底板的抗形变能力更强，在多次拆装后不会出现螺纹滑牙、板面翘曲的问题，长期使用依然能保持各安装位的位置精度，适合教学场景下反复拆装演示、实验场景下多次调整参数的使用需求。

　　设计过程中也充分考虑了加工工艺性，整个底板只需要通过激光切割下料、数控铣削平面、钻孔沉孔三道主要工序就能完成加工，不需要复杂的成型工艺，小批量加工时的成本控制优势明显，板面没有多余的凸起或者异形结构，加工时的装夹难度低，普通的三轴数控铣床就能完成高精度加工，不需要定制特殊工装夹具，适合实验室或者DIY场景下的小批量自制加工。
