斯特林发动机用盘式置换器结构设计

　　在小型外燃式热机的结构体系中，置换器是直接决定工质循环效率的核心运动构件，这款盘式置换器的设计完全围绕斯特林循环的工质推移需求展开，没有冗余的结构设计。从实际应用场景来看，这类置换器多用于低温差型小型斯特林发动机，常见于教学演示模型、小型余热回收动力单元、低功率太阳能热动力装置中，负责在冷热腔之间往复推移工质，实现工质在冷热端的周期性换热，是保障热功转换过程连续进行的关键部件。

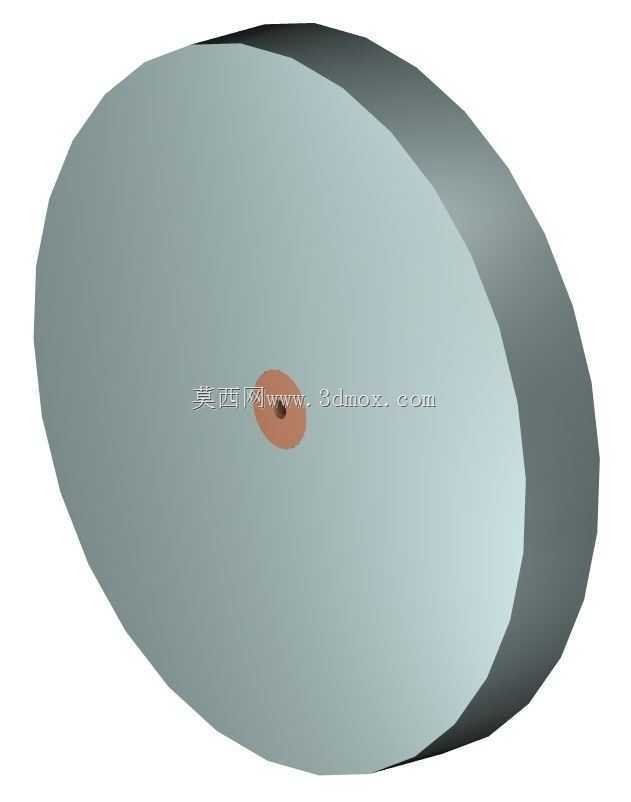

　　设计阶段首先考虑的是置换器的运动惯量控制，整体采用薄圆盘式构型，中心设置木质芯体，外部采用聚苯乙烯材质成型，这种材料搭配并非随意选择：木质芯体的轴向强度足够，能够承担与置换杆连接的紧固载荷，避免长期往复运动下连接孔出现磨损扩孔的问题；外部聚苯乙烯材质密度极低，能够大幅降低整体运动质量，减少置换器往复运动过程中的惯性损耗，同时聚苯乙烯的导热系数极低，能够有效减少冷热端之间通过置换器本体产生的轴向漏热，这一点对于低温差斯特林发动机的效率提升至关重要——如果置换器本体导热过强，会直接拉低冷热端的实际温差，导致循环做功能力大幅下降。

　　从结构尺寸与安装边界来看，该置换器为等厚度圆盘构型，外圆轮廓需要与气缸内壁保持均匀的微小间隙，间隙值控制在0.1-0.2mm区间，既不能过大导致工质从间隙处短路泄漏，破坏冷热腔的压力差，也不能过小导致运动过程中出现卡滞，考虑到聚苯乙烯材质的热膨胀系数略高于金属气缸，设计时已经预留了足够的热膨胀余量，在发动机工作温度区间内不会出现胀缸问题。中心的木质芯体同轴度要求较高，芯体中心的安装孔与置换杆采用过渡配合，装配时辅以耐高温胶粘剂固定，保证置换器运动过程中不会出现偏摆，避免外圆与气缸内壁发生刮蹭。

　　实际功能层面，这款置换器不承担密封功能，仅负责工质的容积推移，因此不需要在边缘加装活塞环类密封结构，依靠微间隙实现非接触式运动，大幅降低了运动摩擦阻力，这也是小型斯特林发动机能够在极低温差下启动的重要设计点。设计过程中对整体质量做了严格控制，避免质量过大导致驱动置换器运动的功耗占比过高，同时中心木质芯体的长度略大于聚苯乙烯外层厚度，两端面略突出于聚苯乙烯表面，避免装配和运动过程中聚苯乙烯端面直接与气缸端盖发生碰撞，造成外层材料破损。

　　从装配适配性来看，该置换器的安装仅需要与置换杆完成同轴固定，不需要额外的定位结构，整体轴向尺寸紧凑，能够适配小缸径的短行程斯特林发动机结构，在装配时需要保证外圆与气缸轴线的同轴度误差不超过0.05mm，否则会出现运动偏磨，不仅会增大运动阻力，长期运行还会产生聚苯乙烯磨屑，堵塞气缸与换热部件的间隙。在实际工况下，置换器的往复运动频率随发动机转速变化，通常在100-500次/分钟区间，低密度的外层材料能够有效降低往复运动产生的振动，提升整机运行的平稳性，同时聚苯乙烯材质的自润滑特性较好，即使出现轻微的接触刮蹭，也不会对气缸内壁造成划伤，降低了整机的装配精度要求，适合小型化、低成本的斯特林发动机产品使用。
