斯特林发动机置换器配套不锈钢曲柄销结构

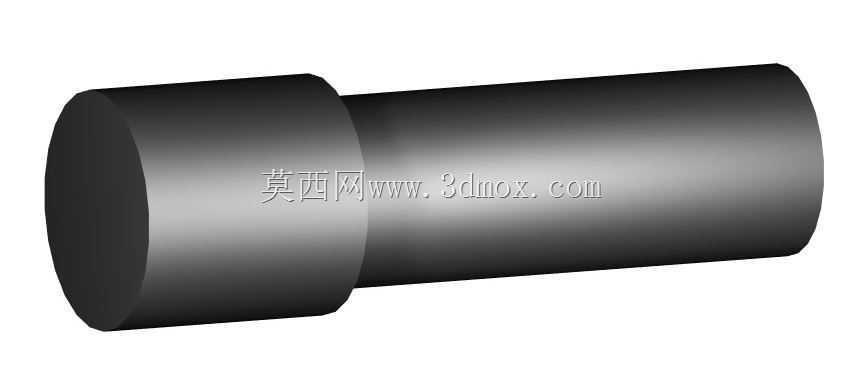

　　在小型外燃动力装置的传动链路里，置换器曲柄销是衔接置换器往复动作与曲轴旋转输出的核心受力小件，这类零件常见于教学演示用斯特林发动机、小型低温差余热回收斯特林发电装置、微型便携动力斯特林模组的装配场景中，承担着把曲轴的圆周运动转化为置换器直线往复位移的传动枢纽作用，工作过程中需要持续承受交变的剪切载荷与往复摩擦损耗，因此零件的结构合理性、材质适配性直接决定了整套置换器机构的运行稳定性与使用寿命。从结构设计逻辑来看，这款曲柄销采用了典型的带肩轴类结构，大直径端作为轴向定位的轴肩，装配时可以直接抵靠在曲柄安装座的端面，无需额外加装轴套或者定位挡圈就能限制销体的轴向窜动，既简化了装配工序，也减少了狭小动力舱内的零件数量，

　　适配斯特林发动机紧凑化的设计需求；小直径段作为核心的配合工作面，表面需要满足较高的圆柱度要求，与置换器连杆端部的衬套形成间隙配合，保证往复摆动过程中无卡滞、无偏磨。设计阶段需要重点把控两个核心尺寸边界，一是轴肩的直径差，需要保证轴肩端面的承压面积足够覆盖连杆衬套的端面接触区域，避免长期运行后接触面出现压溃变形；二是小直径段的有效配合长度，需要匹配置换器连杆的端部厚度，预留0.1-0.2mm的轴向窜动间隙，防止热胀冷缩导致连杆转动卡滞，同时也要避免间隙过大造成置换器行程偏差，影响斯特林发动机的热交换效率。材质选用不锈钢的核心考量，一方面是斯特林发动机置换器腔体内长期存在冷热交替的温变环境，普通碳钢材质容易在凝露作用下出现锈蚀，

　　锈屑一旦进入配合面会快速磨损衬套与销体表面，导致传动间隙变大、运行噪音升高，不锈钢材质的防锈特性可以大幅降低这类故障概率；另一方面不锈钢的强度韧性均衡，经过表面硬化处理后可以达到足够的耐磨性能，能够承受长期交变载荷下的疲劳冲击，不需要额外做表面镀层处理，减少了加工工序与环保处理成本。实际装配过程中，这款曲柄销的大直径端通常采用过盈配合压入曲轴的对应安装孔内，压装时需要保证销体轴线与曲轴安装面的垂直度，误差控制在0.02mm以内，否则会导致连杆摆动过程中出现别劲现象，额外增加传动阻力，甚至会导致置换器运行到上下止点时出现卡顿，直接影响发动机的启动性能与输出功率。在日常运维场景中，这类曲柄销的磨损检查是斯特林发动机定期维护的核心项点，

　　需要重点观察小直径配合面的磨损痕迹，如果出现单侧偏磨或者表面拉痕，说明销体装配垂直度存在偏差或者连杆衬套已经出现磨损，需要及时更换调整，避免故障扩大导致置换器撞缸。不同于内燃机内的高负荷曲柄销，斯特林发动机的置换器曲柄销运行转速普遍偏低，载荷也相对更小，但对传动精度的要求更高，因为置换器的行程精度直接决定了冷热腔的容积变化比，一旦销体磨损导致行程偏差超过0.5mm，就会造成冷热腔工质串流，大幅降低发动机的热效率，甚至无法正常启动运行。在三维建模过程中，需要重点还原轴肩处的过渡圆角结构，这个位置是应力集中的核心区域，圆角半径通常取0.3-0.5mm，既不能过大导致连杆装配干涉，也不能过小造成应力集中引发销体断裂；同时配合面的表面粗糙度需要控制在Ra1.6以内，建模时可以通过表面纹理的细节还原，直观体现加工精度要求，方便后续加工人员快速理解设计意图。对于不同功率等级的斯特林发动机，这款曲柄销的尺寸可以按照载荷比例进行缩放，但带肩定位的核心结构形式不需要做大幅调整，这种经过大量实际装配验证的结构，能够在紧凑的安装空间内实现稳定的传动定位，适配绝大多数小型斯特林发动机置换器的安装需求，不需要额外设计复杂的定位结构，大幅降低了整套传动机构的设计与加工成本。
