双钩扭转螺旋弹簧结构设计

　　做机械结构设计这么多年，扭转弹簧算是日常选型里接触频率极高的弹性元件，小到家电翻盖的复位结构，大到工业设备的离合、储能机构，都能见到这类零件的身影。这次建模的双钩扭转弹簧，核心是针对需要绕弹簧轴线提供扭转力矩的工况设计，和常见的拉伸、压缩弹簧受力方向完全不同，它的载荷是沿簧圈切线方向施加的扭矩，而非轴向的拉压力，这也决定了它的结构细节和选型逻辑和其他弹簧有明显区别。

　　先从实际应用场景说，这类双钩扭转弹簧常用在各类需要复位、储能、定位的机构里，比如配电柜的门锁复位结构、园林工具的扳机回弹组件、小型离合器的储能单元、办公设备的翻盖铰链，甚至汽车内饰的卡扣回位结构，都会用到同类型的扭转弹簧。它的实际用途就是在两个相对转动的部件之间提供反向扭转力矩，当部件转动时弹簧被扭转蓄能，外力撤销后依靠簧体的弹性势能带动部件回到初始位置，部分工况下也会用来提供恒定的扭转阻尼，避免部件转动过程中出现松脱、晃动的问题。

　　从功能特性来看，这款扭转弹簧的簧圈采用等节距密绕设计，自由状态下簧圈之间留有极小的间隙，避免扭转过程中相邻簧圈出现摩擦卡滞，同时保证簧体在额定扭转角度内不会出现圈间挤压导致的力矩突变。两端的挂钩采用和簧体同直径的线材一体弯折成型，挂钩的弯折半径做了圆滑过渡，避免应力集中导致的挂钩断裂，挂钩的开口方向根据常见安装座的销轴位置做了适配，两个挂钩的夹角处于常规安装的常用区间，能适配大部分卧式安装的扭转工况。和普通单钩扭转弹簧相比，双钩结构的受力更均衡，安装后不会出现单侧受力偏移的问题，长期往复扭转的工况下使用寿命更稳定。

　　设计思路上，首先确定的是簧体的旋向，扭转弹簧的旋向要和实际工作时的扭转方向匹配，工作时簧圈应该是被拧紧而非拧松，否则会导致簧圈间隙变大、力矩输出不稳定，甚至出现簧圈错位脱开的问题，这次建模的弹簧采用右旋设计，适配绝大多数顺时针扭转蓄能的常规工况。线材直径的选择是结合常用的中小扭矩工况确定的，既不会因为线径过大导致需要的扭转力过大、操作手感生硬，也不会因为线径过小导致额定扭矩不足、长期使用出现塑性变形。簧圈的中径尺寸参考了通用安装销轴的直径范围，保证弹簧能顺利套在常规规格的安装销轴上，同时簧圈和销轴之间留有合理的配合间隙，避免转动过程中出现卡滞、磨损销轴的问题。两端挂钩的长度经过反复调整，既保证挂钩能可靠挂接在安装座的卡槽内，不会工作时脱钩，也不会因为挂钩过长导致安装时和周边零部件出现干涉。

　　外形尺寸与安装边界方面，这款弹簧的自由长度控制在紧凑区间，簧体的外径尺寸适配大部分小型安装腔的空间要求，不会占用过多的机构内部空间。安装时需要注意，弹簧套在销轴上之后，轴向要留有微小的窜动间隙，不能将簧体轴向压紧，否则会导致扭转过程中簧圈和端面的摩擦力矩陡增，不仅会让输出力矩偏离设计值，还会加速簧圈端面的磨损。两个挂钩的挂接位置要保证弹簧在自由状态下有轻微的预扭转角度，避免机构在初始位置时弹簧处于零载荷状态出现松旷晃动，预扭转角度一般控制在额定扭转角度的5%到10%区间，既能保证初始位置的贴合度，也不会给弹簧带来过大的初始应力。另外安装时要注意，挂钩和安装座卡槽的接触位置要做圆滑处理，避免尖锐边角切割挂钩导致应力集中断裂，如果是长期往复工作的工况，还要在挂钩接触位置添加少量润滑脂，减少磨损带来的寿命衰减。

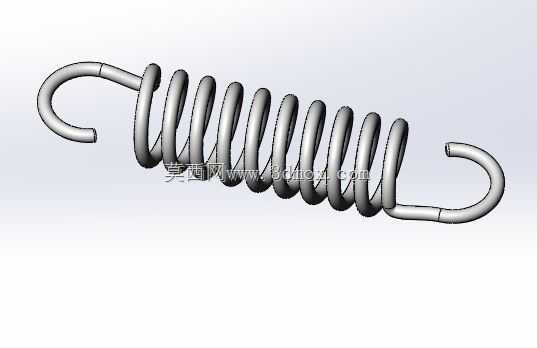

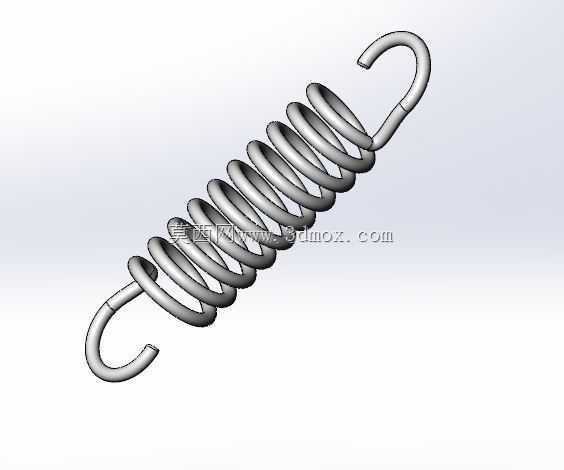

　　建模过程中特意还原了弹簧成型后的自然状态，包括线材弯折处的圆滑过渡、簧圈的自然螺旋升角，没有做理想化的直线段简化，因为实际生产中弹簧的挂钩弯折处必然存在圆角，理想化的直角弯折在实际工程中是无法实现的，也不符合应力分布的实际情况。簧圈的节距也做了细微的非等距微调，模拟实际弹簧生产后因为内应力导致的微小节距偏差，让模型更贴近真实零件的状态，而不是完全理想化的数学模型，这样在做机构运动仿真的时候，得到的干涉检查、力矩输出结果会更贴近实际装配后的状态，减少后期实物试装时出现问题的概率。
