米格21超音速歼击机整机结构三维建模

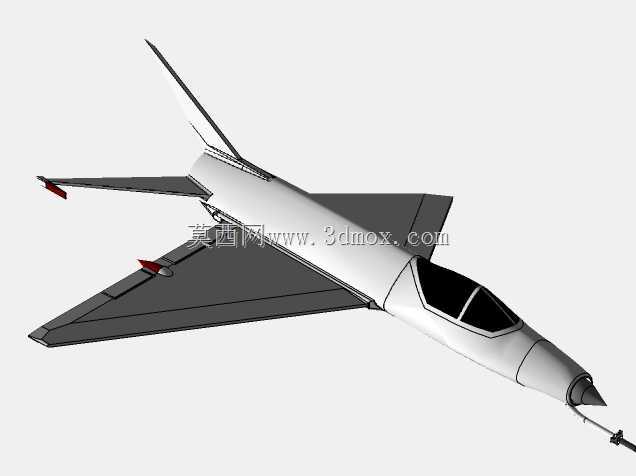

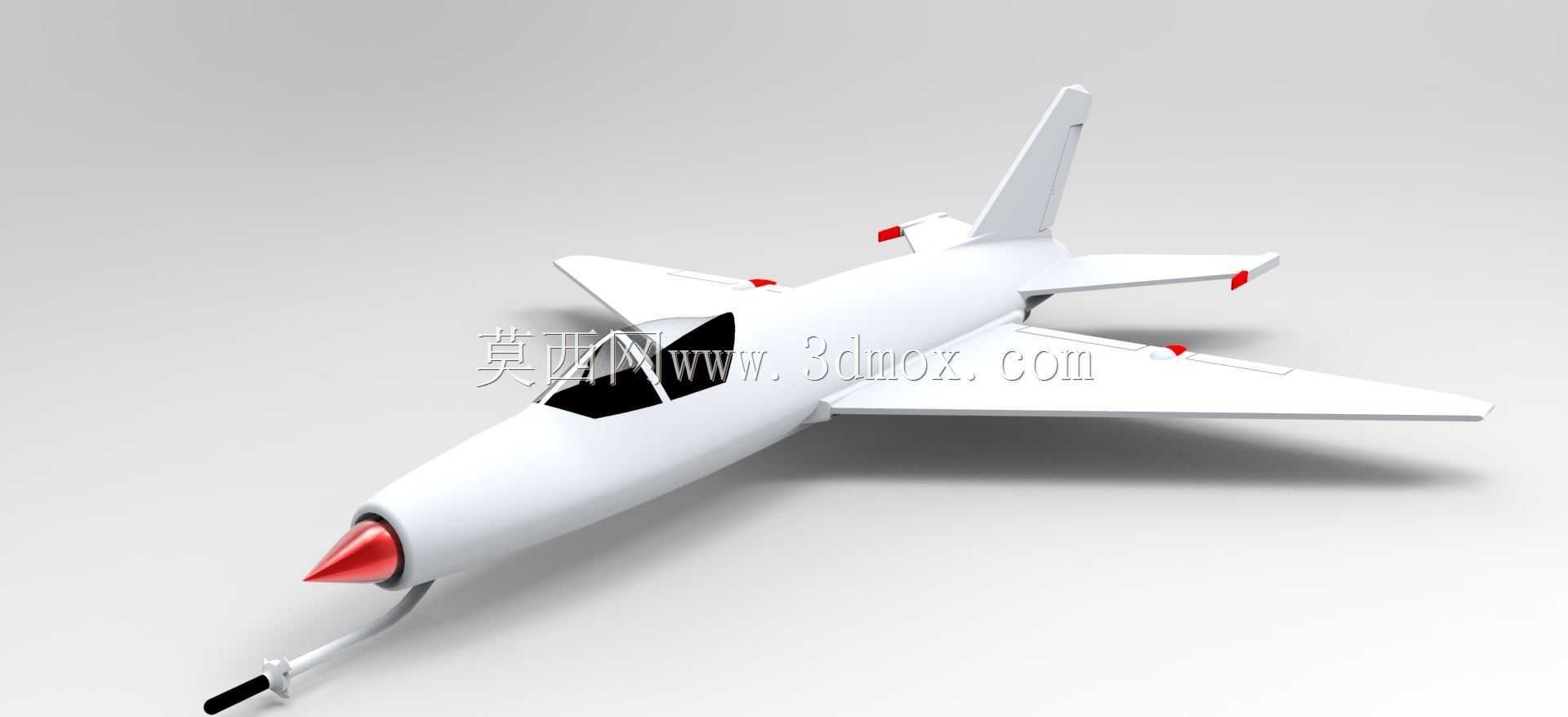

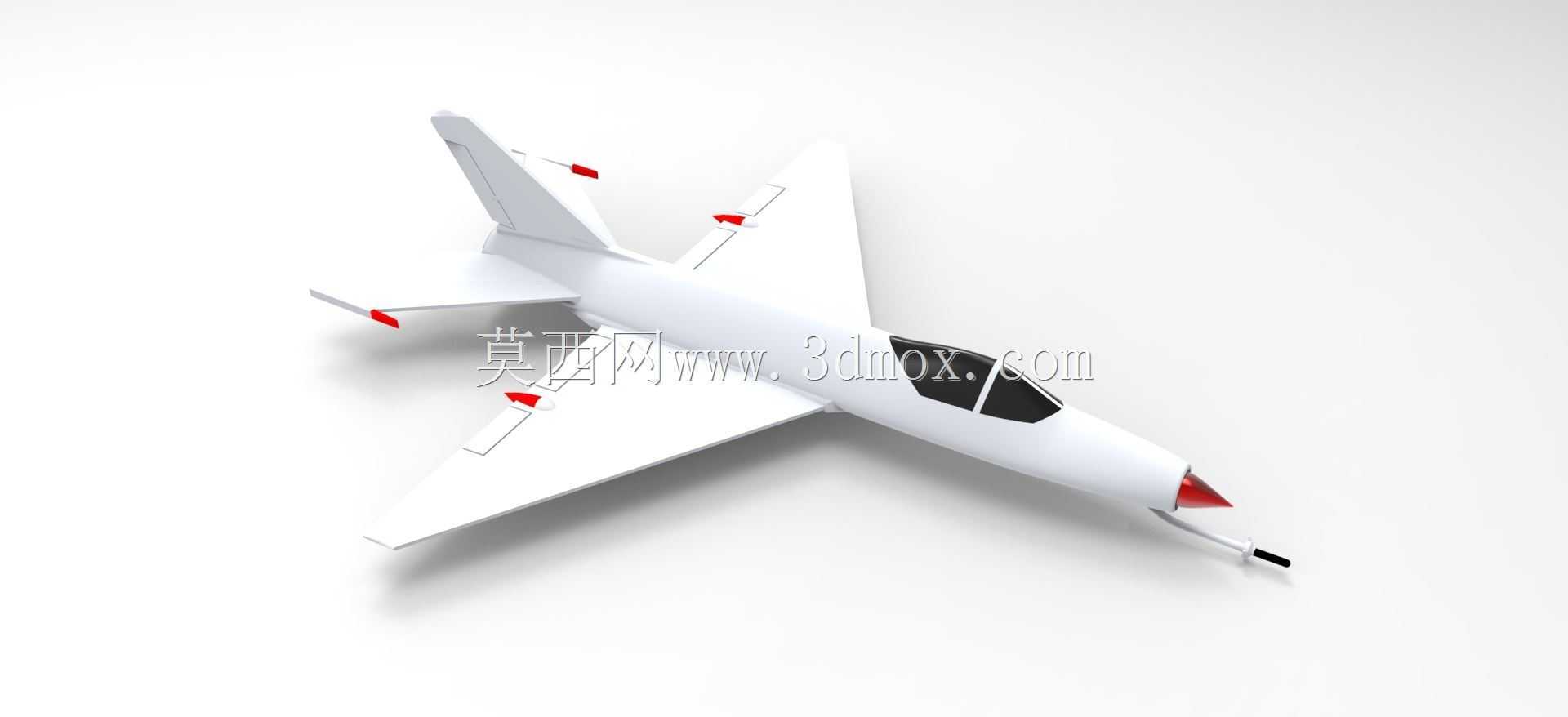

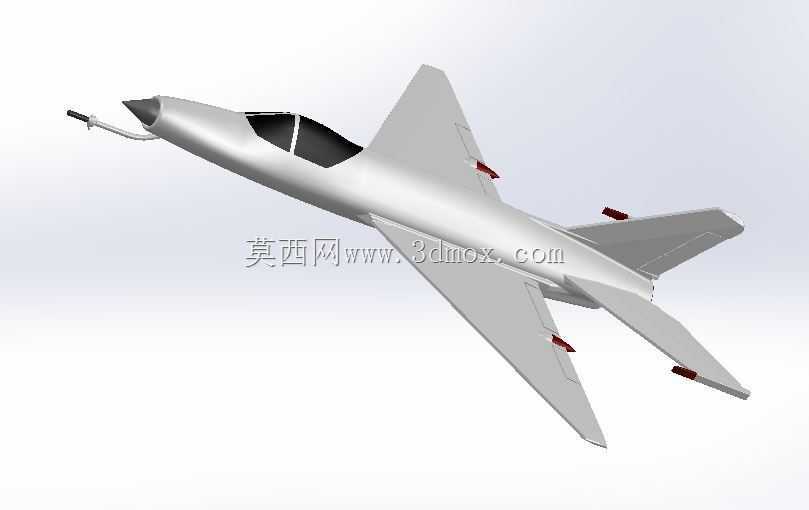

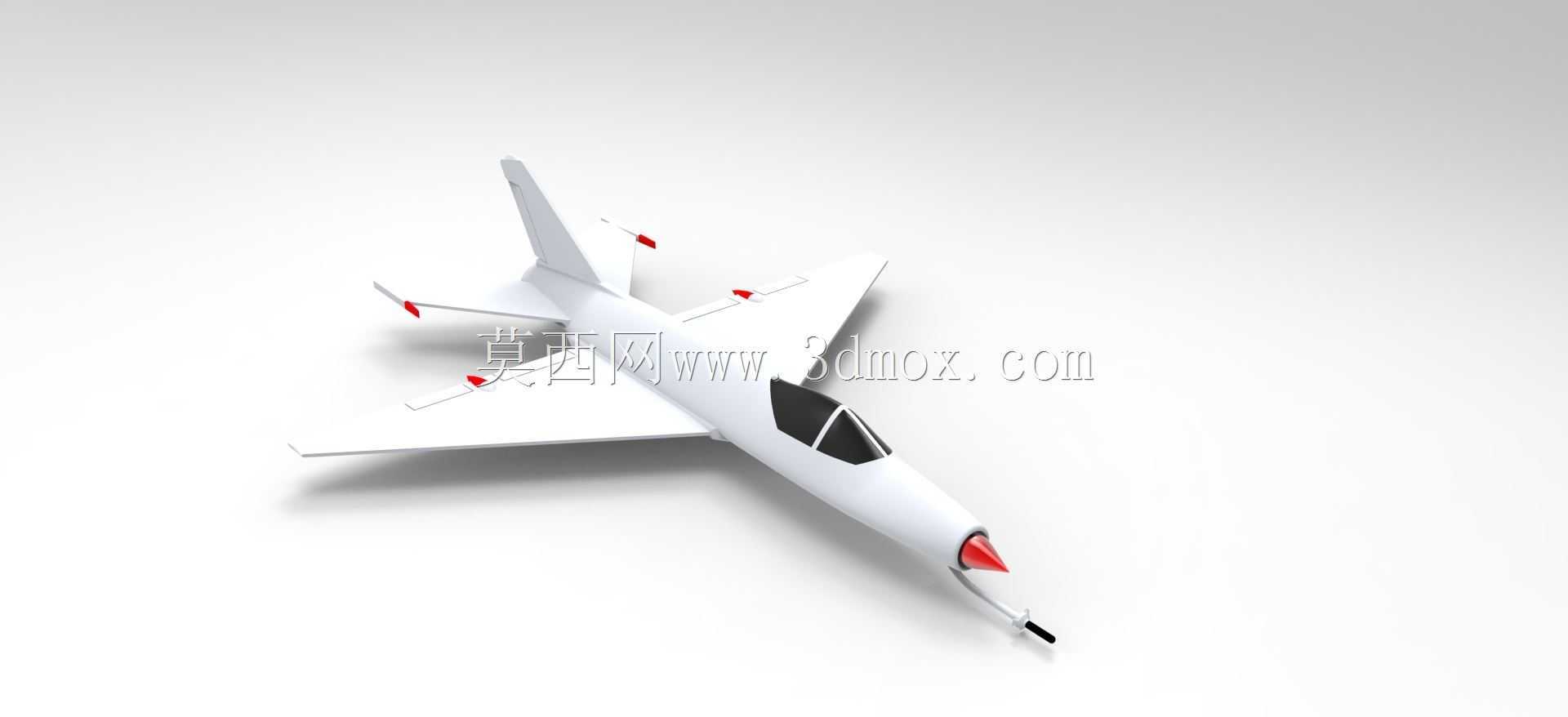

　　作为第二代喷气式歼击机的典型代表，米格21的整机结构设计围绕高空高速拦截、近距离空中格斗的核心作战需求展开，其气动布局与结构设计逻辑至今仍对轻型超音速战机研发有参考价值。该三维模型完整还原了真机的气动外形与核心结构边界，机头进气道搭配可调激波锥的设计，是早期超音速战机平衡进气效率与飞行阻力的典型方案，激波锥可根据飞行马赫数调整轴向位置，在不同速度段将进气气流减速至发动机适配的亚音速区间，避免压气机出现喘振问题，同时激波锥内部可集成雷达测距设备，充分利用机头有限的空间。机身采用细长旋成体设计，长细比控制在10左右，有效降低跨音速飞行时的波阻，座舱采用整体式风挡与水泡型座舱盖组合结构，风挡具备防鸟撞、防气流冲刷的结构强度，

　　座舱盖后缘与机身平滑过渡，避免产生额外的气动干扰阻力，弹射座椅安装位置与座舱盖的开启轨迹做了匹配设计，保证紧急情况下弹射通道无结构干涉。三角翼布局是该机型的核心设计特征，机翼后掠角达到57度，相对厚度控制在4%至5%区间，既可以提升临界马赫数，推迟激波产生，又能在较小的机翼结构重量下获得足够的结构强度，机翼前缘设置有锯齿结构，可在大迎角飞行时产生脱体涡，延缓翼面气流分离，提升战机的低速机动性能与大迎角操控边界，机翼下表面预留的挂点结构，可根据任务需求挂载副油箱、航空火箭弹、近距空空导弹等载荷，挂点位置与机身重心的匹配经过反复校核，避免挂载载荷后出现战机重心偏移超出安全范围的问题。全动式水平尾翼的设计，相比传统的安定面加升降舵结构，

　　在超音速飞行时具备更高的操纵效率，尾翼的转轴位置经过气动弹性剪裁设计，避免在高速飞行时出现操纵反效问题，垂直尾翼采用大后掠角设计，保证高速飞行时的航向稳定性，垂尾根部设置有减速伞舱，着陆时释放减速伞可大幅缩短滑跑距离，适配前线简易机场的短跑道起降需求。起落架采用前三点式布局，前起落架为双轮结构，布置在进气道下方，收入机身前部的起落架舱内，主起落架为单轮结构，向内收入机身中部的起落架舱，起落架的收放机构、减震支柱、机轮刹车结构都在模型中做了对应还原，收放轨迹与周边机身结构、管路、线缆的间隙满足航空设计的最小安全间隙要求，避免收放过程中出现结构卡滞。机身内部的结构框、长桁、蒙皮的分块设计也符合米格21的实际制造逻辑，

　　机身隔框采用框梁一体设计，将气动载荷、发动机推力、起落架冲击载荷均匀传递到整个机身结构，蒙皮采用不同厚度的铝合金板材，在受力较大的翼根、发动机安装节、起落架连接位置适当增加蒙皮厚度，在非受力区域减薄蒙皮厚度，控制整机结构重量。尾喷管为可调收敛式结构，可根据发动机工作状态调整喷口面积，匹配不同推力状态下的排气速度，提升发动机推进效率，机身表面的减速板布置在机身下侧与两侧，打开时可在不改变战机飞行姿态的前提下快速降低飞行速度，满足空中格斗、编队飞行、着陆进近阶段的减速需求。从实际应用场景来看，该三维模型可用于航空专业教学中的战机结构演示，帮助学员理解第二代超音速战机的气动设计逻辑与结构布置思路，也可作为航模设计、仿真分析的基础模型，用于开展气动仿真、结构强度校核、飞行动力学仿真等工作，建模过程中严格遵循真机的外形尺寸比例，机身长度、翼展、机高、机翼面积等核心参数与真机保持一致，各部件之间的安装边界、连接关系都做了准确还原，不存在结构干涉、比例失调的问题，可直接用于后续的结构拆分、细节深化、仿真计算等工作。
